Kabeļu rene RKS-Magic® 35 FS
Preces Nr. 6047417 | EAN 4012195390848
- Produkta apraksts
-

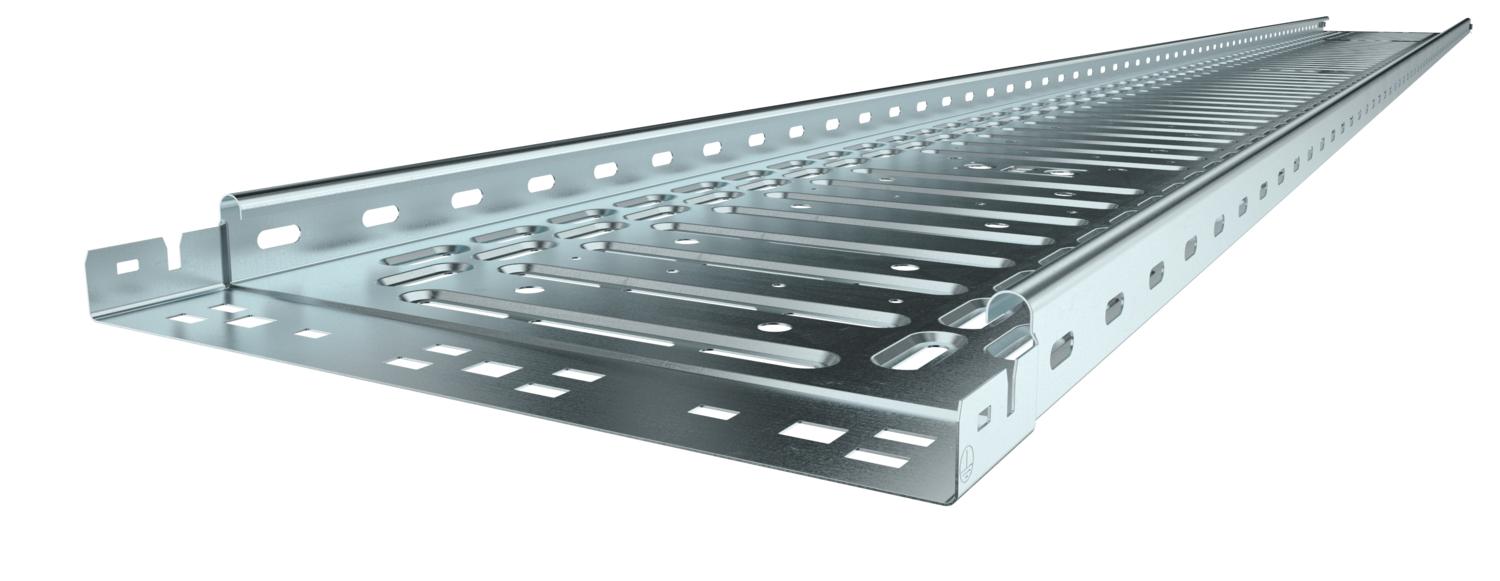

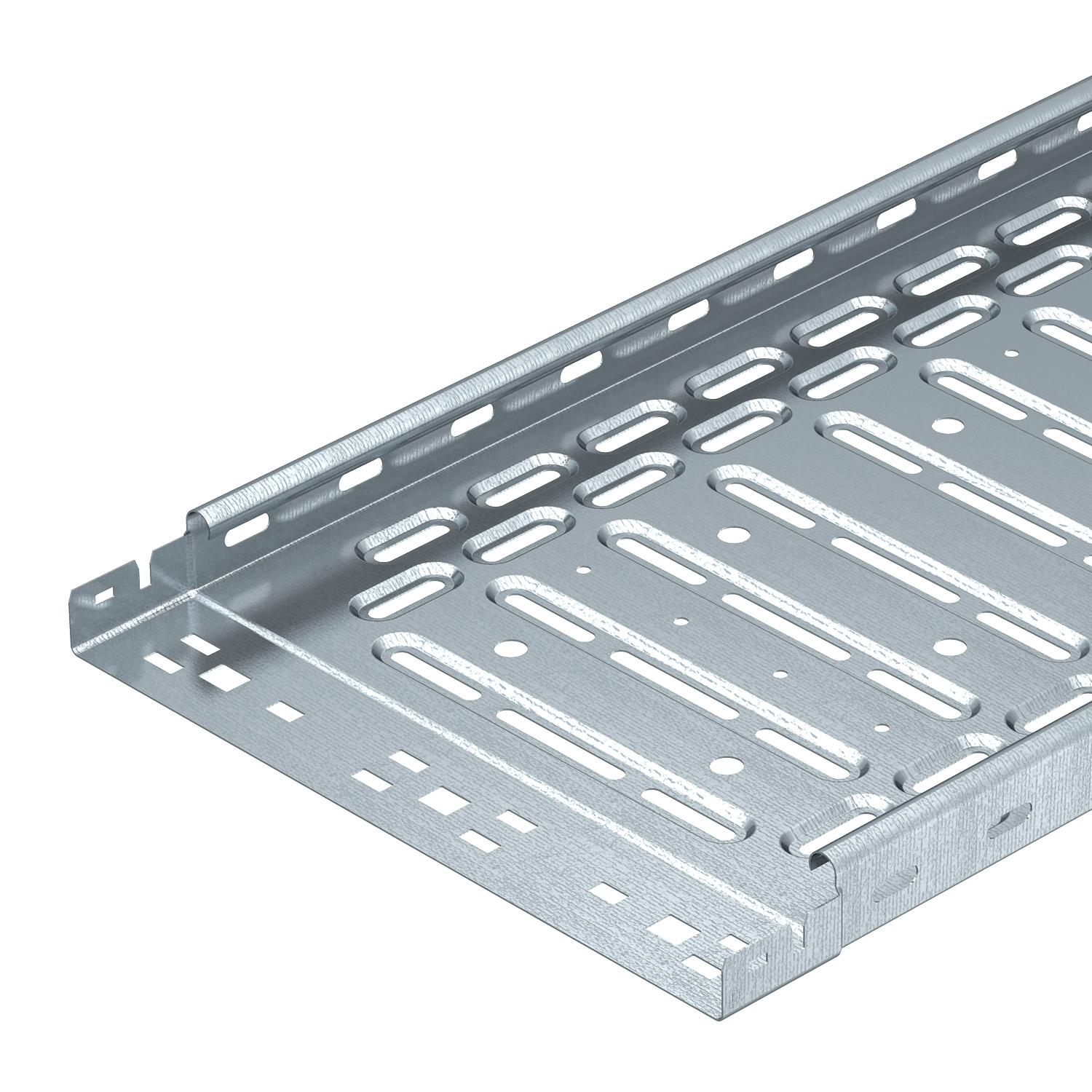

Produkta aprakstsKabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu Kabeļu renes lietderīgais garums ir 3000 mm.
Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.
Tiešai vītņstieņu piekarei paredzēto caurumu diametrs ir 11 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.
-
- Tehniskie dati
-
Tehniskie dati
Ar augšējo daļu nē Derīgais šķērsgriezums 33 cm² Derīgais šķērsgriezums 3300 mm² Funkciju nodrošināšana nē Gara laiduma izpildījums nē Grīdā izveidotas atveres montāžas vajadzībām jā Izmērs 35x100x3050 Izstrādājuma sērija RKSM sērija Kabeļu nesošās sistēmas savienotāju veids Automātiskas fiksācijas stiprinājums Krāsa cinks Lietderīgais garums 3000 mm Loksnes biezums 0,03 in Loksnes biezums 0,75 mm Magnētiskā ekranējuma efektivitāte ar vāku 50 dB Magnētiskā ekranējuma efektivitāte bez vāka 20 dB Materiāls Tērauds NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Noslogošanas testa tips saskaņā ar IEC 61537 II tips Perforēta pamatne 1 ROHS atbilstība jā Sānu caurumi jā Savienotāja izpildījums iebūvēts savienotājs Virsma cinkots Izmēri

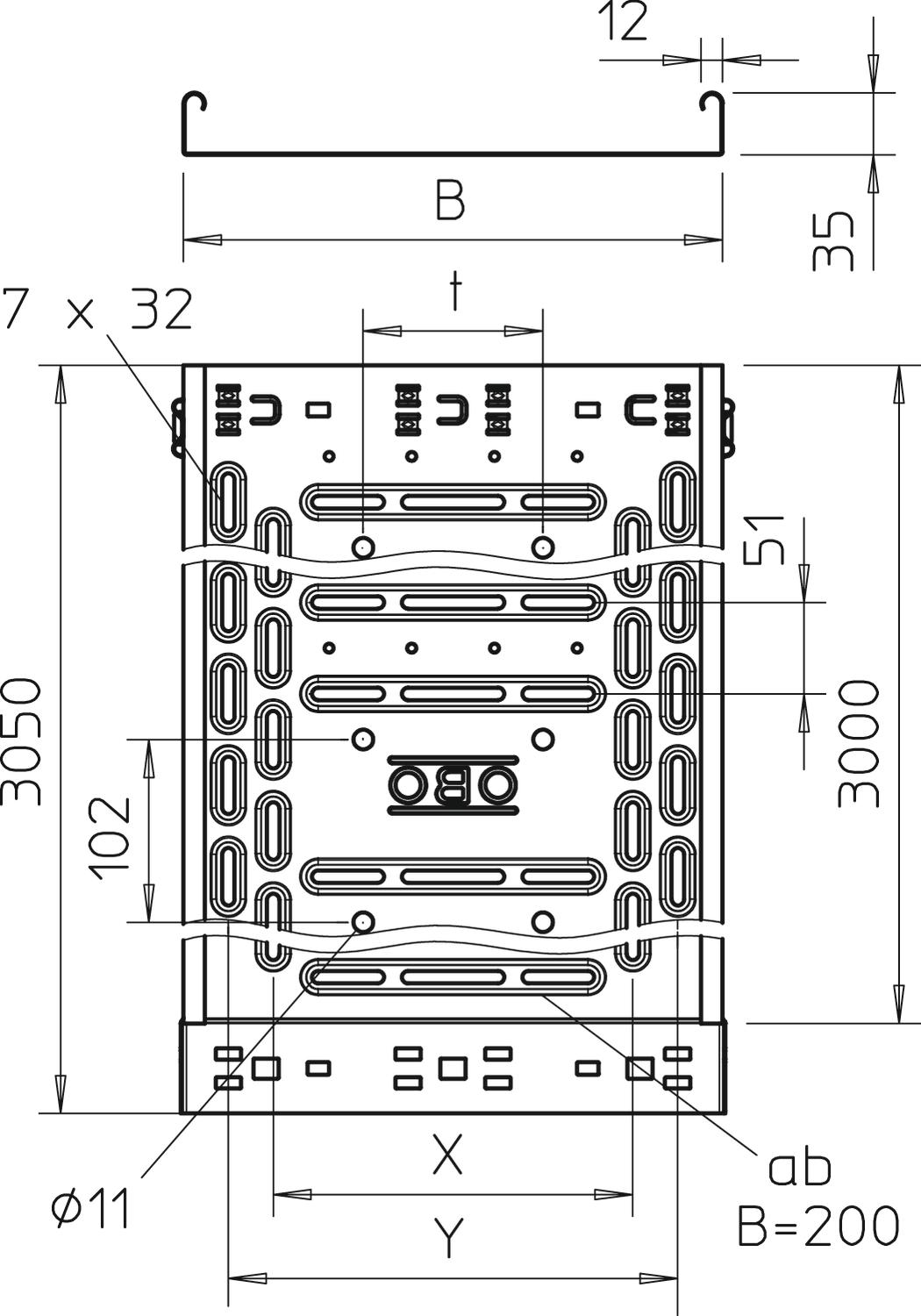

Augstums 35 mm Augstums 1 in Garums 10 ft Garums 3050 mm Izmērs B 100 mm Izmērs y 50 mm Platums 100 mm Platums 4 in Noslodze
Balstu atstatums 1,0 m 1,1 kN/m Balstu atstatums 1,5 m 0,5 kN/m Balstu atstatums 2,0 m 0,3 kN/m Balstu atstatums 2,5 m 0,15 kN/m Balstu atstatums 3,0 m 0,1 kN/m CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 2,5373 kg CO2e / 1 Metrs CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200 CO₂ Footprint (GWP) 2,5373 kg CO₂e Declared Unit Metrs Declared Unit Quantity 1 Tehniskie dati

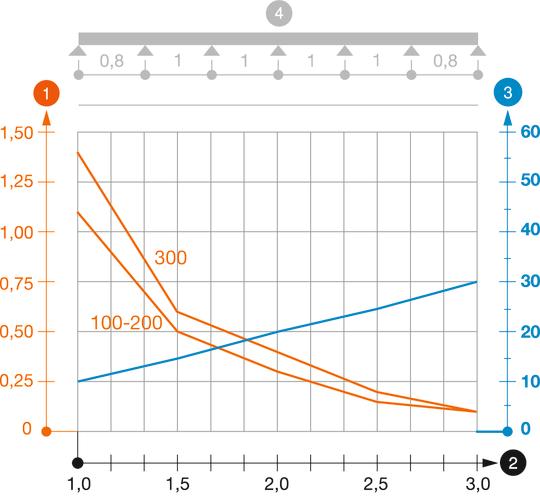

RKSM 35 tipa kabeļu renes slodzes diagramma
-
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
-
Attālums starp balstiem, m
-
Profila izliece mm pie pieļaujamās slodzes kN/m
-
Slodzes shēma pārbaudes laikā
-
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
-
Profila izlieces līkne atkarībā no balstu attāluma
-
- Visi tipi
-
Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.

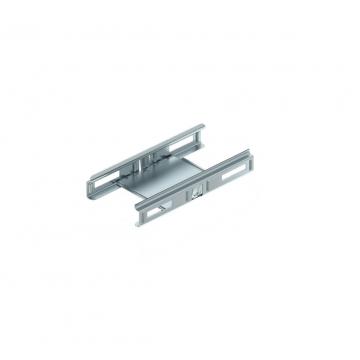

Gareno savienotāju komplekts Magic FS
KTSMV 310 FS 6068900 1 Gabals

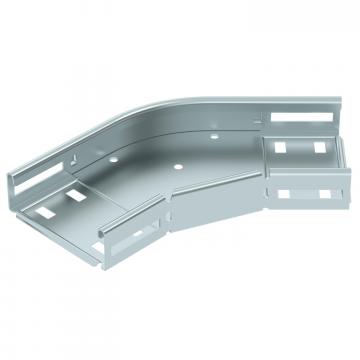

45° līkums 35 FS
RB 45 310 FS 6036000 1 Gabals

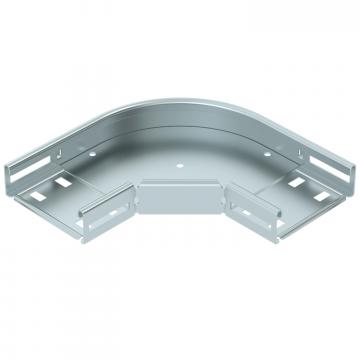

90° līkums 35 FS
RB 90 310 FS 6036500 1 Gabals

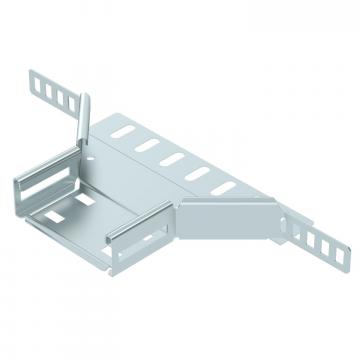

Montāžas atzarojuma detaļa 35 FS
RAA 310 FS 6042101 1 Gabals

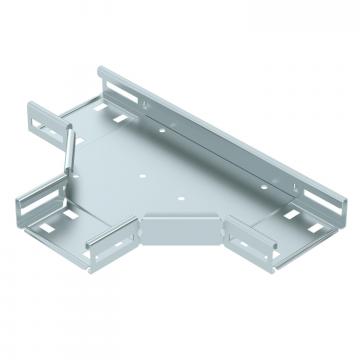

T veida detaļa 35 FS
RT 310 FS 6038000 1 Gabals

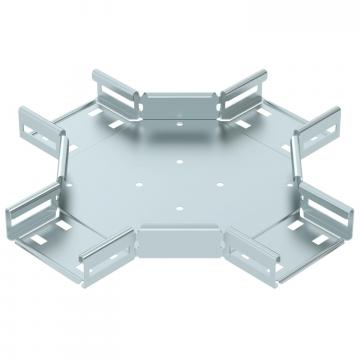

X-elements 35 FS
RK 310 FS 7027301 1 Gabals
Vāks ar grozāmu aizbīdni FS
DRL 100 FS 6052096 3 m
Starpsiena 30 FS
TSG 30 FS 6062050 3 m - Lejupielādes
-
Datu lapa RKSM 310 FS / 6047417 , 0.34MB , pdfES Atbilstības deklarācija RKSM 310 FS / 6047417 , 0.13MB , pdfApvienotās Karalistes atbilstības deklarācija RKSM 310 FS / 6047417 , 0.09MB , pdfREACH Atbilstības deklarācija RKSM 310 FS / 6047417 , 0.12MB , pdfRoHS Atbilstības deklarācija RKSM 310 FS / 6047417 , 0.13MB , pdfProdukta vides deklarācija (EPD) RKSM 310 FS / 6047417 , 2.03MB , pdfMontāžas instrukcija Rastbare Kabelrinnensysteme Magic , 12.36MB , pdfMontāžas instrukcija General information on the mounting , 2.65MB , pdf
