Kabeļu rene RKS-Magic® 60 A4 3050 | 200 | 60 | 0,75 | jā | tērauda | Nerūsējošais tērauds 1.4571 | neizolēts, apstrādāts

Kabeļu rene RKS-Magic® 60 A4

Preces Nr. 6047641 | EAN 4012195706175

Preces Nr. / Tips

Garums	3050 mm

Platums

Augstums	60 mm

Loksnes biezums

Funkciju nodrošināšana

Krāsa	tērauda

Materiāls	Nerūsējošais tērauds 1.4571

Virsma	neizolēts, apstrādāts

Produkta apraksts

Produkta apraksts

Kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu Kabeļu renes lietderīgais garums ir 3000 mm.

Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.

Tiešai vītņstieņu piekarei paredzēto caurumu diametrs ir 11 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.

Tehniskie dati

Tehniskie dati

Ar augšējo daļu	nē
Augstums	60 mm
Balstu atstatums 1,0 m	1,2 kN/m
Balstu atstatums 1,5 m	0,9 kN/m
Balstu atstatums 2,0 m	0,6 kN/m
Balstu atstatums 2,5 m	0,4 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	10,5826 kg CO2e / 1 Metrs
Derīgais šķērsgriezums	118 cm²
Derīgais šķērsgriezums	11800 mm²
Funkciju nodrošināšana	jā
Gara laiduma izpildījums	nē
Garums	3050 mm
Grīdā izveidotas atveres montāžas vajadzībām	jā
Izmērs	60x200x3050
Izmērs B	200 mm
Izmērs x	100 mm
Izmērs y	150 mm

Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Krāsa	tērauda
Lietderīgais garums	3000 mm
Loksnes biezums	0,75 mm
Magnētiskā ekranējuma efektivitāte ar vāku	50 dB
Magnētiskā ekranējuma efektivitāte bez vāka	20 dB
Materiāls	Nerūsējošais tērauds 1.4571
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Perforēta pamatne	1
Platums	200 mm
Sānu caurumi	jā
Savienotāja izpildījums	iebūvēts savienotājs
Ugunsdrošība	Funkciju nodrošinājums – specifiskas kabeļu nesošās konstrukcijas
Virsma	neizolēts, apstrādāts

Tehniskie dati

RKSM 60 tipa kabeļu renes slodzes diagramma

Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā

Visi tipi

Visi tipi

Tips	Garums	Platums	Augstums	Loksnes biezums	Funkciju nodrošināšana	Krāsa	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
RKSM 610 A4	3050 mm	100 mm	60 mm	0,75 mm	jā	tērauda	Nerūsējošais tērauds 1.4571	neizolēts, apstrādāts	6047614	m	3 m
RKSM 615 A4	3050 mm	150 mm	60 mm	0,75 mm	jā	tērauda	Nerūsējošais tērauds 1.4571	neizolēts, apstrādāts	6047633	m	3 m
RKSM 620 A4	3050 mm	200 mm	60 mm	0,75 mm	jā	tērauda	Nerūsējošais tērauds 1.4571	neizolēts, apstrādāts	6047641	m	3 m
RKSM 630 A4	3050 mm	300 mm	60 mm	0,75 mm	jā	tērauda	Nerūsējošais tērauds 1.4571	neizolēts, apstrādāts	6047657	m	3 m
RKSM 640 A4	3050 mm	400 mm	60 mm	0,9 mm	nē	tērauda	Nerūsējošais tērauds 1.4571	neizolēts, apstrādāts	6047692	m	3 m
RKSM 650 A4	3050 mm	500 mm	60 mm	0,9 mm	nē	tērauda	Nerūsējošais tērauds 1.4571	neizolēts, apstrādāts	6047722	m	3 m
RKSM 660 A4	3050 mm	600 mm	60 mm	0,9 mm	nē	tērauda	Nerūsējošais tērauds 1.4571	neizolēts, apstrādāts	6047738	m	3 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.

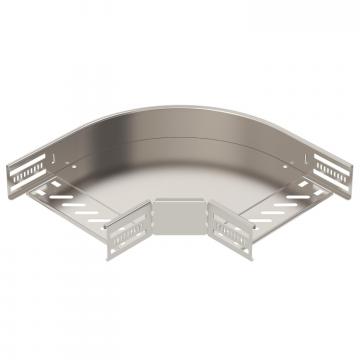

90° līkums 60 A4	RB 90 620 A4	6036654	Gabals	1 Gabals

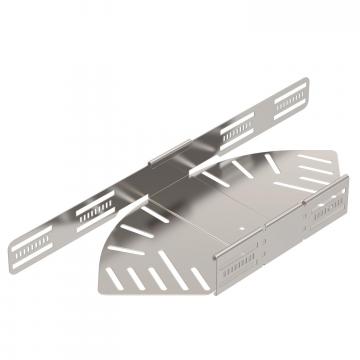

Līkums, regulējams leņķis 60 A4	RB W 620 A4	6037174	Gabals	1 Gabals

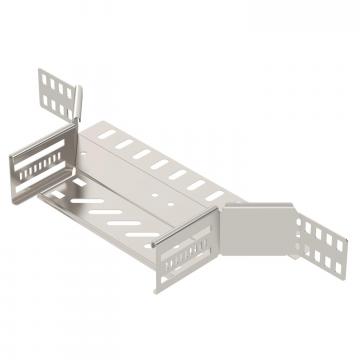

Montāžas atzarojuma detaļa 60 A4	RAA 620 A4	6042375	Gabals	1 Gabals

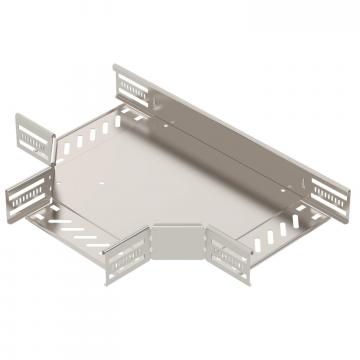

T veida detaļa 60 A4	RT 620 A4	6038182	Gabals	1 Gabals

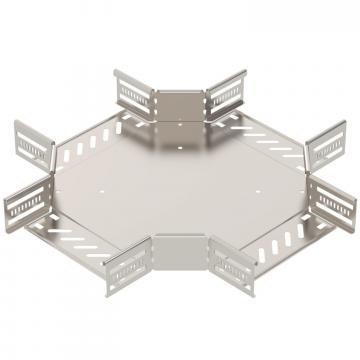

X-elements 60/200 A4	RK 620 A4	7027522	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni A4	DRL 200 A4	6052981	m	3 m
Starpsiena 60 A4	TSG 60 A4	6062086	m	3 m
