Piezīme: Šī prece vairs netiek ražota. Aktuālās preces varat atrast šeit: 6059626 / Kabeļu rene SKS-Magic® 110 FS

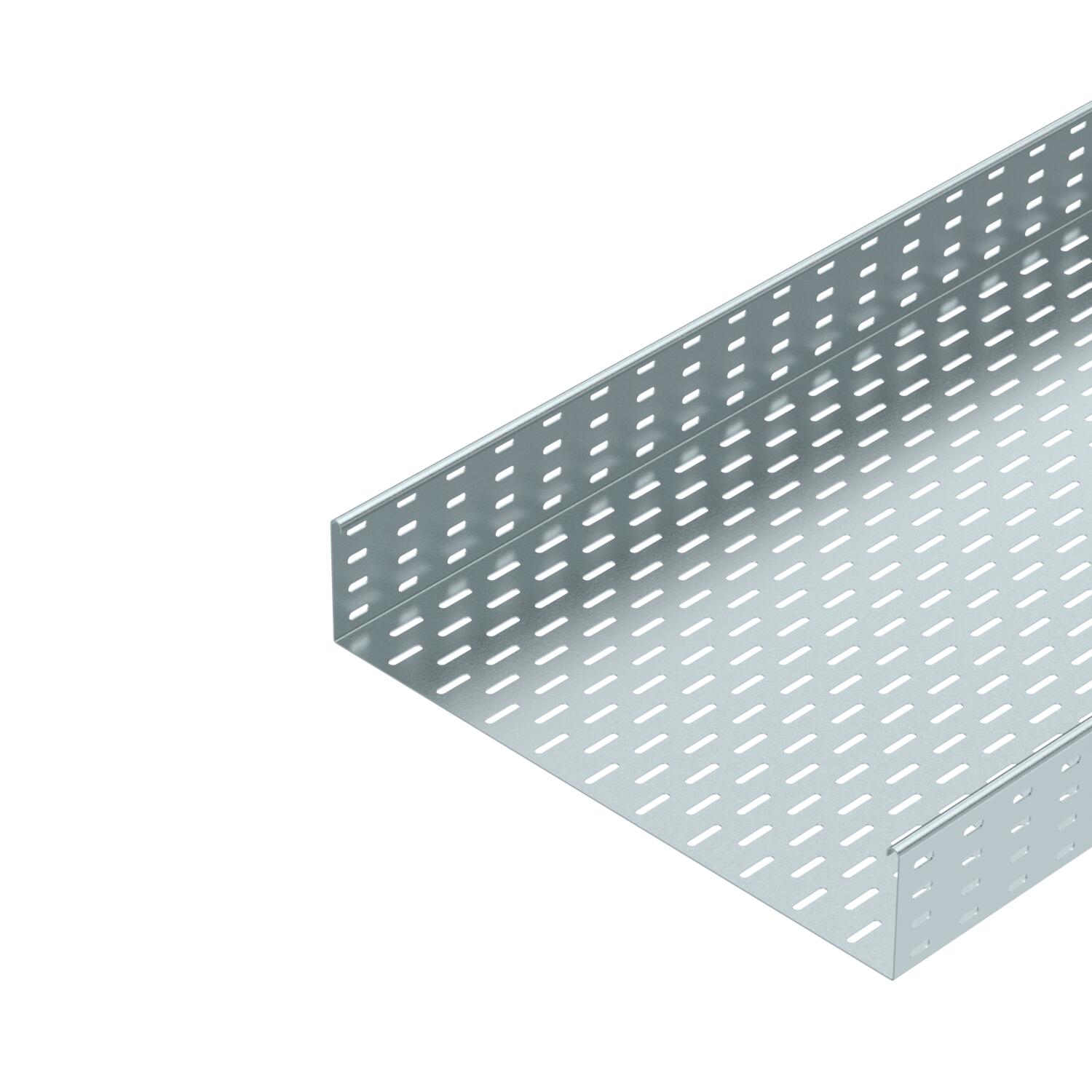

Kabeļu rene SKS 110 FS

Preces Nr. / Tips

Garums	3000 mm

Platums

Loksnes biezums	1,5 mm

Funkciju nodrošināšana	nē

Materiāls	Tērauds

Virsma	cinkots

Produkta apraksts

Produkta apraksts

SKS 110 = smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 110 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Tehniskie dati

Ar augšējo daļu	nē
Augstums	110 mm
Augstums	4 in
Balstu atstatums 1,5 m	3 kN/m
Balstu atstatums 2,0 m	2,4 kN/m
Balstu atstatums 2,5 m	1,76 kN/m
Balstu atstatums 3,0 m	1,2 kN/m
Balstu atstatums 3,5 m	0,84 kN/m
Balstu atstatums 4,0 m	0,8 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	22,1813 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	60300 mm²
Derīgais šķērsgriezums	603 cm²
Dimension W	550 mm
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	10 ft
Garums	3000 mm

Grīdā izveidotas atveres montāžas vajadzībām	jā

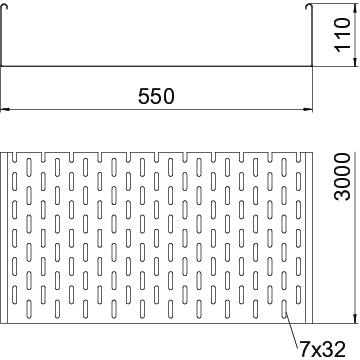

Izmēri	110 x 550
Izmērs	110x550x3000
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	cinks
Loksnes biezums	0,06 in
Loksnes biezums	1,5 mm
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	550 mm
Platums	22 in
Sānu caurumi	jā
Savienotāja izpildījums	bez savienotāja
Virsma	cinkots

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Loksnes biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
SKS 110 FS	3000 mm	100 mm	1,5 mm	nē	Tērauds	cinkots	6061109	m	3 m
SKS 120 FS	3000 mm	200 mm	1,5 mm	nē	Tērauds	cinkots	6061206	m	3 m
SKS 130 FS	3000 mm	300 mm	1,5 mm	nē	Tērauds	cinkots	6061303	m	3 m
SKS 140 FS	3000 mm	400 mm	1,5 mm	nē	Tērauds	cinkots	6061400	m	3 m
SKS 150 FS	3000 mm	500 mm	1,5 mm	nē	Tērauds	cinkots	6061508	m	3 m
SKS 155 FS	3000 mm	550 mm	1,5 mm	nē	Tērauds	cinkots	6061559	m	3 m
