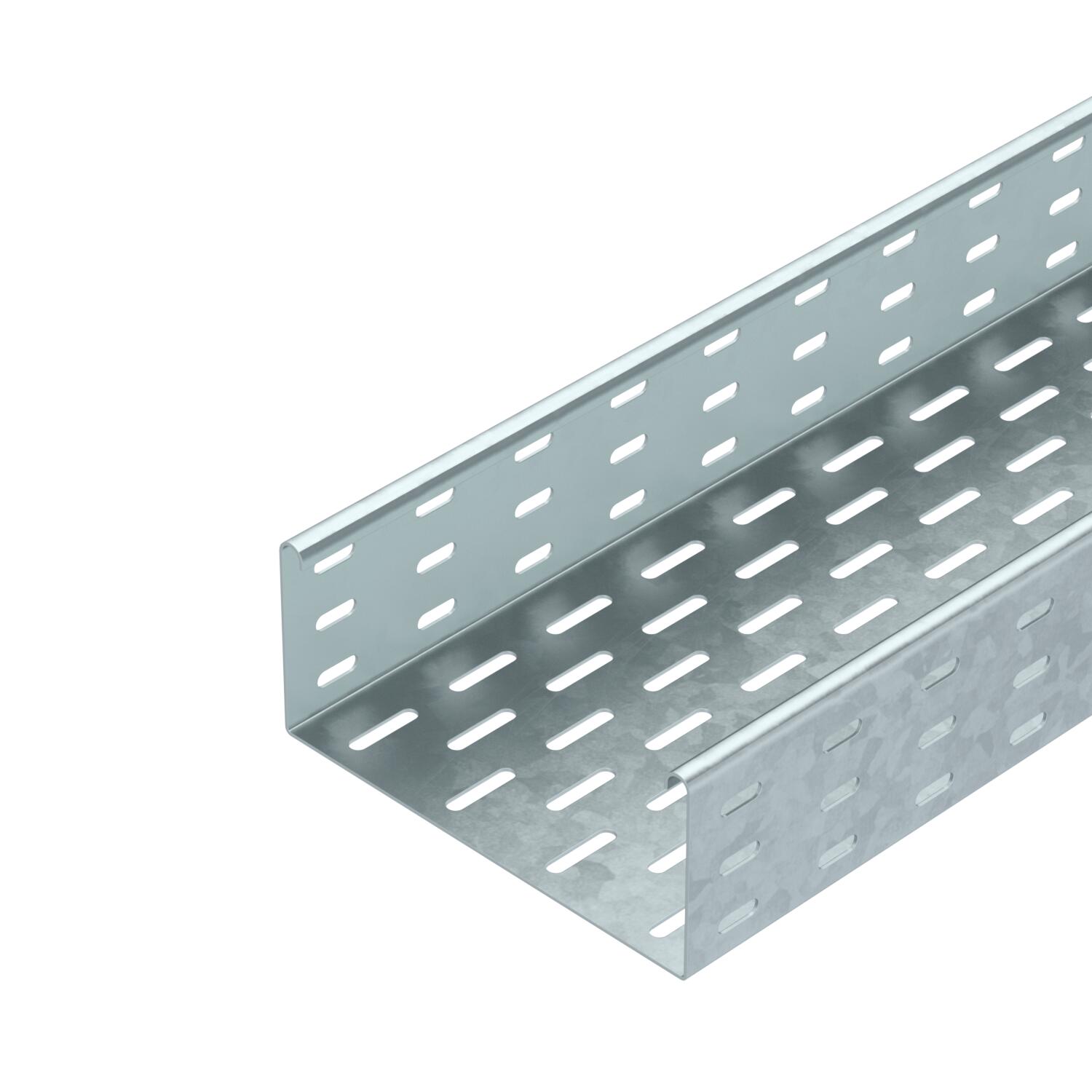

Kabeļu rene SKS 85 FT

Preces Nr. / Tips

Garums	3000 mm

Platums

Loksnes biezums	1,5 mm

Funkciju nodrošināšana	nē

Materiāls	Tērauds

Virsma	karsti cinkots

Produkta apraksts

Produkta apraksts

SKS 85 = smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 85 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Tehniskie dati

Ar augšējo daļu	nē
Derīgais šķērsgriezums	186 cm²
Derīgais šķērsgriezums	18600 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Grīdā izveidotas atveres montāžas vajadzībām	jā
Izmēri	85 x 200

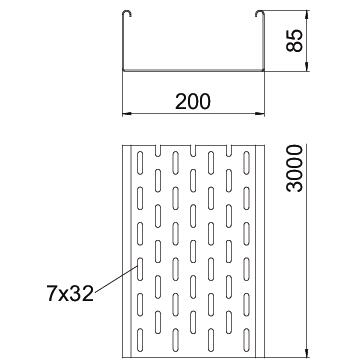

Izmērs	85x200x3000
Izstrādājuma sērija	SKS sērija
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	cinks

Loksnes biezums	0,6 in
Loksnes biezums	1,5 mm
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
ROHS atbilstība	jā
Sānu caurumi	jā
Savienotāja izpildījums	bez savienotāja
Virsma	karsti cinkots

Balstu atstatums 1,5 m	2,8 kN/m
Balstu atstatums 2,0 m	2,25 kN/m

Balstu atstatums 2,5 m	1,5 kN/m
Balstu atstatums 3,0 m	0,75 kN/m

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	10,044 kg CO2e / 1 Metrs
CO2 vērtības noteikšanas datums	2025-05-14T00:00:00.000+0200
CO₂ Footprint (GWP)	10,044 kg CO₂e

Declared Unit	Metrs
Declared Unit Quantity	1

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Loksnes biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
SKS 810 FT	3000 mm	100 mm	1,5 mm	nē	Tērauds	karsti cinkots	6058620	m	3 m
SKS 820 FT	3000 mm	200 mm	1,5 mm	nē	Tērauds	karsti cinkots	6058647	m	3 m
SKS 830 FT	3000 mm	300 mm	1,5 mm	nē	Tērauds	karsti cinkots	6058663	m	3 m
SKS 840 FT	3000 mm	400 mm	1,5 mm	nē	Tērauds	karsti cinkots	6058698	m	3 m
SKS 850 FT	3000 mm	500 mm	1,5 mm	nē	Tērauds	karsti cinkots	6058728	m	3 m
SKS 860 FT	3000 mm	600 mm	1,5 mm	nē	Tērauds	karsti cinkots	6058744	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenie un leņķa savienotāji 85 FT	RLVL 85 FT	6067816	Gabals	10 Gabals
Vāks ar grozāmu aizbīdni FT	DRL 200 FT	6051367	m	3 m

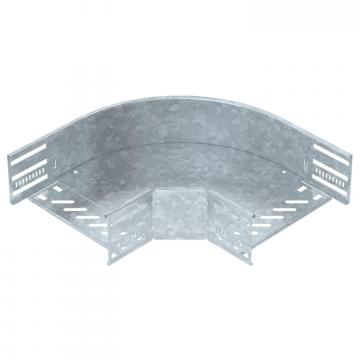

90° līkums 85 FT	RB 90 820 FT	6036714	Gabals	1 Gabals

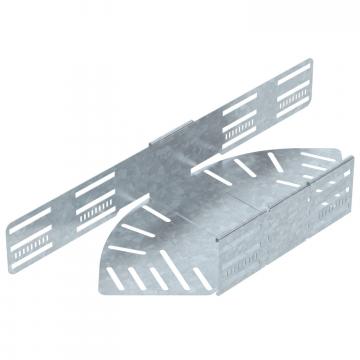

Līkums, regulējams leņķis 85 FT	RB W 820 FT	6037222	Gabals	1 Gabals

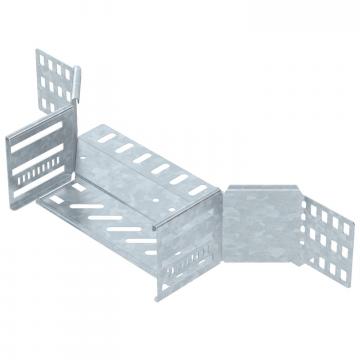

Montāžas atzarojuma detaļa 85 FT	RAA 820 FT	6042233	Gabals	1 Gabals

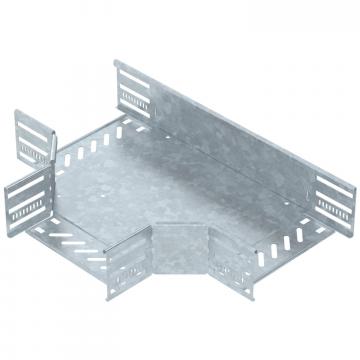

T veida detaļa 85 FT	RT 820 FT	6038232	Gabals	1 Gabals

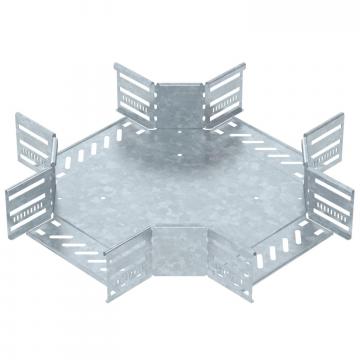

X-elements 85 FT	RK 820 FT	7027433	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni DD	DRL 200 DD	6052709	m	3 m
Starpsiena 85 DD	TSG 85 DD	6062331	m	3 m
