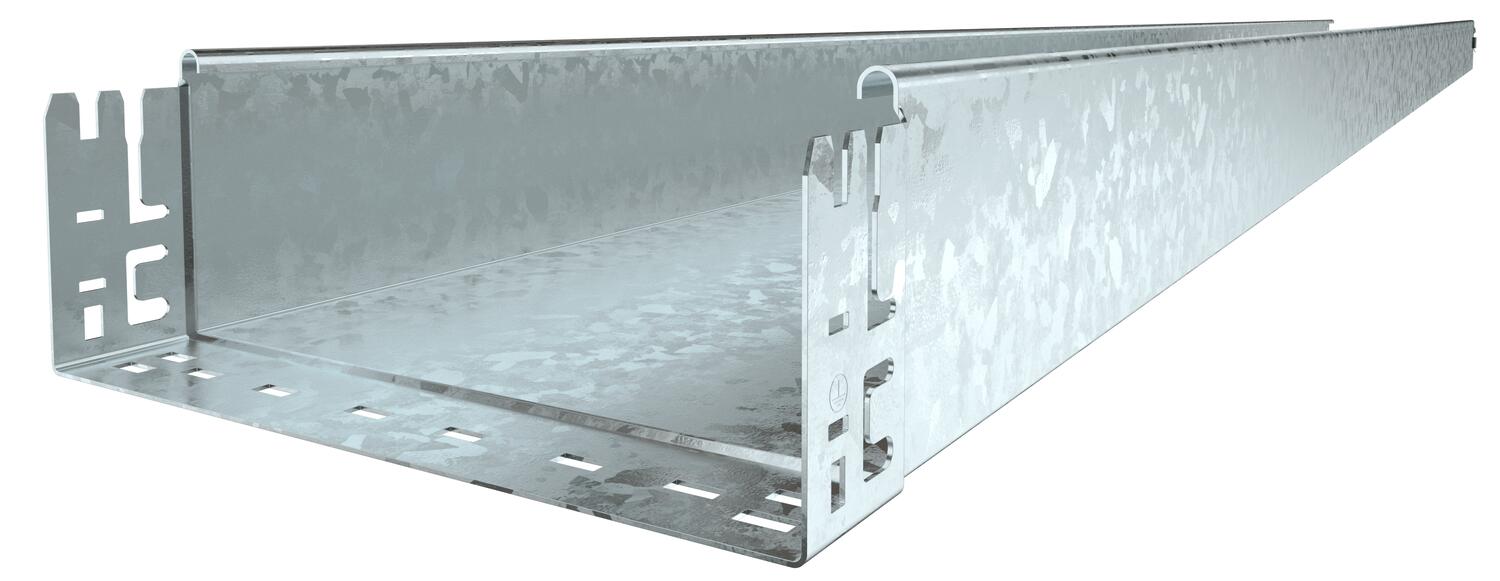

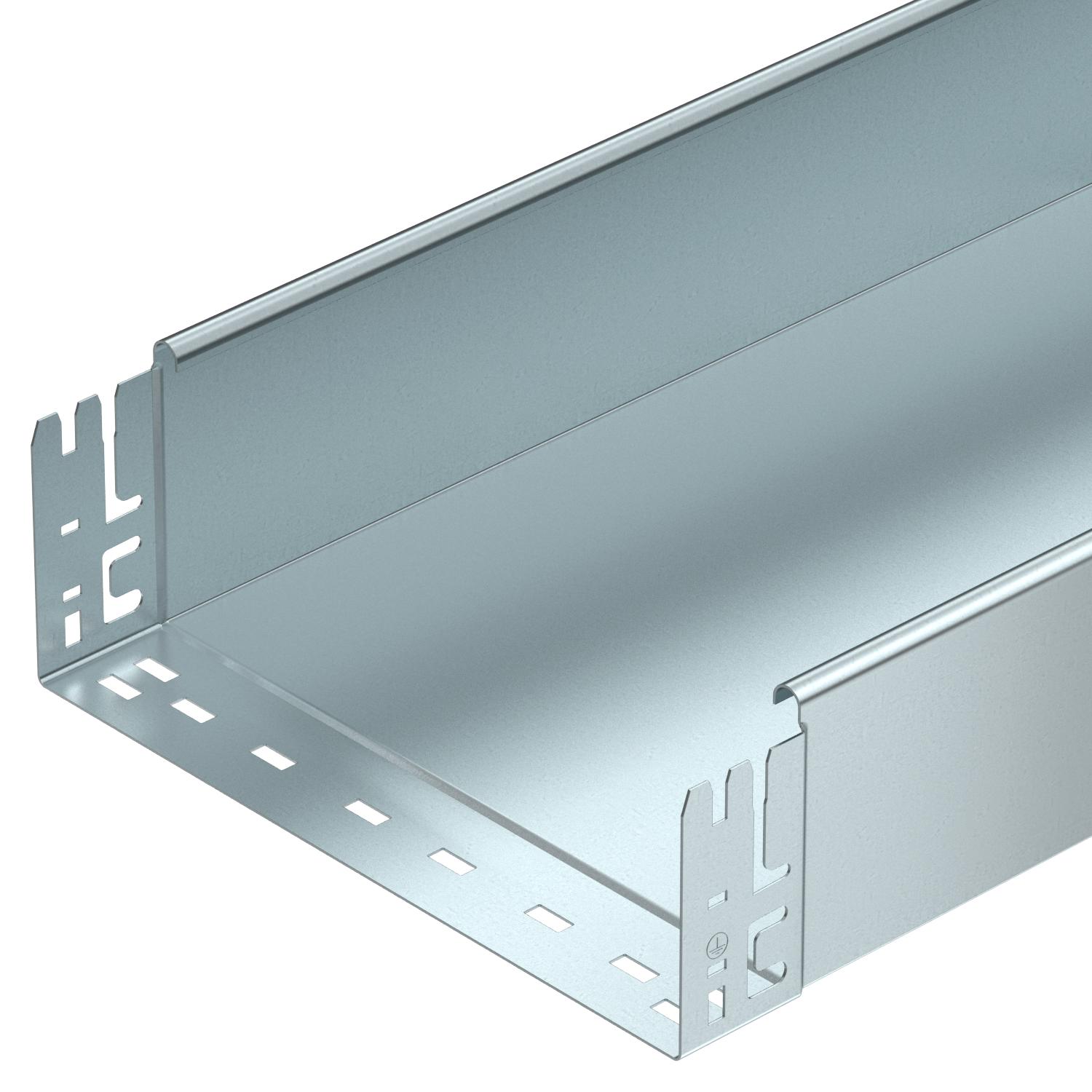

Kabeļu rene SKS-Magic® 110 bez caurumiem FT

Preces Nr. / Tips

Garums	3050 mm

Platums

Augstums	110 mm

Loksnes biezums	1,5 mm

Funkciju nodrošināšana	nē

Krāsa	cinks

Materiāls	Tērauds

Virsma	karsti cinkots

Produkta apraksts

Produkta apraksts

Neperforēta kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu. Kabeļu renes lietderīgais garums ir 3000 mm.

Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.

Tehniskie dati

Ar augšējo daļu	nē
Augstums	110 mm
Balstu atstatums 1,5 m	3 kN/m
Balstu atstatums 2,0 m	2,4 kN/m
Balstu atstatums 2,5 m	1,76 kN/m
Balstu atstatums 3,0 m	1,2 kN/m
Balstu atstatums 3,5 m	0,84 kN/m
Balstu atstatums 4,0 m	0,8 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	22,2945 kg CO2e / 1 Metrs
Derīgais šķērsgriezums	655 cm²
Derīgais šķērsgriezums	65500 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	3050 mm
Grīdā izveidotas atveres montāžas vajadzībām	nē

Izmērs	110x600x3050
Izmērs B	600 mm
Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Krāsa	cinks
Lietderīgais garums	3000 mm
Loksnes biezums	1,5 mm
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	600 mm
Sānu caurumi	nē
Savienotāja izpildījums	iebūvēts savienotājs
Virsma	karsti cinkots

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Augstums	Loksnes biezums	Funkciju nodrošināšana	Krāsa	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
SKSMU 110 FT	3050 mm	100 mm	110 mm	1,5 mm	nē	cinks	Tērauds	karsti cinkots	6059853	m	3 m
SKSMU 115 FT	3050 mm	150 mm	110 mm	1,5 mm	nē	cinks	Tērauds	karsti cinkots	6059855	m	3 m
SKSMU 120 FT	3050 mm	200 mm	110 mm	1,5 mm	nē	cinks	Tērauds	karsti cinkots	6059857	m	3 m
SKSMU 130 FT	3050 mm	300 mm	110 mm	1,5 mm	nē	cinks	Tērauds	karsti cinkots	6059859	m	3 m
SKSMU 140 FT	3050 mm	400 mm	110 mm	1,5 mm	nē	cinks	Tērauds	karsti cinkots	6059861	m	3 m
SKSMU 150 FT	3050 mm	500 mm	110 mm	1,5 mm	nē	cinks	Tērauds	karsti cinkots	6059863	m	3 m
SKSMU 160 FT	3050 mm	600 mm	110 mm	1,5 mm	nē	cinks	Tērauds	karsti cinkots	6059865	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Vāks ar grozāmu aizbīdni FT	DRL 600 FT	6051472	m	3 m
45° līkums 110 FT	RB 45 160 FT	6036340	Gabals	1 Gabals
90° līkums 110 FT	RB 90 160 FT	6036842	Gabals	1 Gabals
Līkums, regulējams leņķis 110 FT	RB W 160 FT	6037332	Gabals	1 Gabals
Montāžas atzarojuma detaļa 110 FT	RAA 160 FT	6042263	Gabals	1 Gabals
T veida detaļa 110 FT	RT 160 FT	6038332	Gabals	1 Gabals
X-elements 110 FT	RK 160 FT	7027463	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni DD	DRL 600 DD	6052724	m	3 m
Starpsiena 110 DD	TSG 110 DD	6062335	m	3 m
45° līkums Magic 110 FT	RBM 45 160 FT	6041790	Gabals	1 Gabals
90° līkums Magic 110 FT	RBM 90 160 FT	6041870	Gabals	1 Gabals
