Kabeļu rene SKS-Magic® 110 FT
Preces Nr. 6059635 | EAN 4012195829652
- Produkta apraksts
-
Produkta aprakstsKabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu Kabeļu renes lietderīgais garums ir 3000 mm.
Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.
Sākot ar kabeļu renes platumu 200 mm un 30% lielu perforēto daļu, piemērota izmantošanai zem ugunsdzēsības sprinkleriem saskaņā ar VdS direktīvu 2092.
Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.
-
- Tehniskie dati
-
Tehniskie dati
Ar augšējo daļu nē Derīgais šķērsgriezums 21800 mm² Derīgais šķērsgriezums 218 cm² Funkciju nodrošināšana nē Gara laiduma izpildījums nē Grīdā izveidotas atveres montāžas vajadzībām jā Izmērs 110x200x3050 Izstrādājuma sērija SKSM sērija Kabeļu nesošās sistēmas savienotāju veids Automātiskas fiksācijas stiprinājums Krāsa cinks Loksnes biezums 1,5 mm Magnētiskā ekranējuma efektivitāte ar vāku 50 dB Magnētiskā ekranējuma efektivitāte bez vāka 20 dB Materiāls Tērauds NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Noslogošanas testa tips saskaņā ar IEC 61537 II tips ROHS atbilstība jā Sānu caurumi jā Savienotāja izpildījums iebūvēts savienotājs Sprinkleru sistēmas ieliktnis jā Virsma karsti cinkots Izmēri
Augstums 110 mm Garums 3050 mm Izmērs B 200 mm Izmērs L 80 mm Izmērs x 96 mm Izmērs y 162 mm Platums 200 mm Noslodze
Balstu atstatums 1,5 m 3 kN/m Balstu atstatums 2,0 m 2,57 kN/m Balstu atstatums 2,5 m 2,14 kN/m Balstu atstatums 3,0 m 1,7 kN/m Balstu atstatums 3,5 m 1,25 kN/m Balstu atstatums 4,0 m 0,8 kN/m CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 11,3938 kg CO2e / 1 Metrs CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200 CO₂ Footprint (GWP) 11,3938 kg CO₂e Declared Unit Metrs Declared Unit Quantity 1 Tehniskie dati
Slodzes diagramma, kabeļu rene, tips SKSM 110
-
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
-
Attālums starp balstiem, m
-
Profila izliece mm pie pieļaujamās slodzes kN/m
-
Slodzes shēma pārbaudes laikā
-
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
-
Profila izlieces līkne atkarībā no balstu attāluma
-
- Visi tipi
-
Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Vāks ar grozāmu aizbīdni FT
DRL 200 FT 6051367 3 m

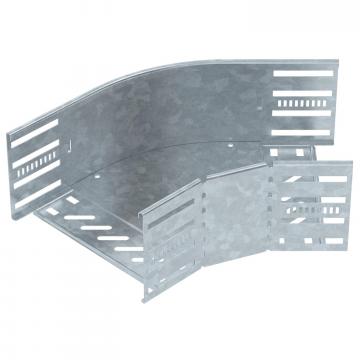

45° līkums 110 FT
RB 45 120 FT 6036332 1 Gabals

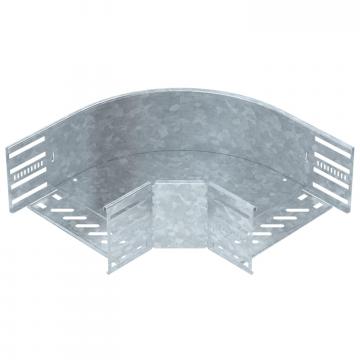

90° līkums 110 FT
RB 90 120 FT 6036834 1 Gabals

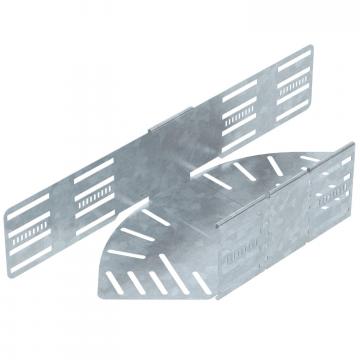

Līkums, regulējams leņķis 110 FT
RB W 120 FT 6037324 1 Gabals

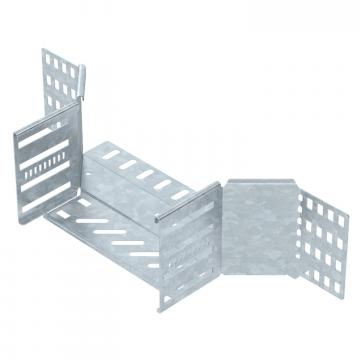

Montāžas atzarojuma detaļa 110 FT
RAA 120 FT 6042255 1 Gabals

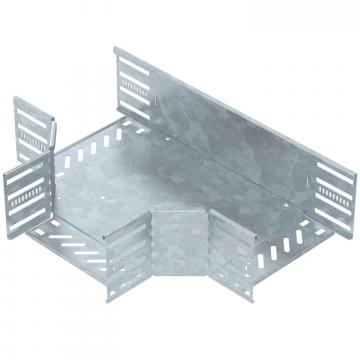

T veida detaļa 110 FT
RT 120 FT 6038324 1 Gabals

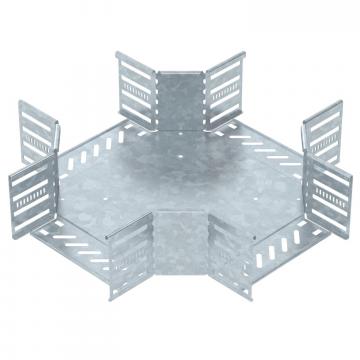

X-elements 110 FT
RK 120 FT 7027453 1 Gabals
Vāks ar grozāmu aizbīdni DD
DRL 200 DD 6052709 3 m
Starpsiena 110 DD
TSG 110 DD 6062335 3 m - Lejupielādes
-
