Kabeļu rene SKS-Magic® 60 A2 3050 | 100 | 60 | 1,5 | nē | tērauda | Nerūsējošais tērauds 1.4301 | neizolēts, apstrādāts

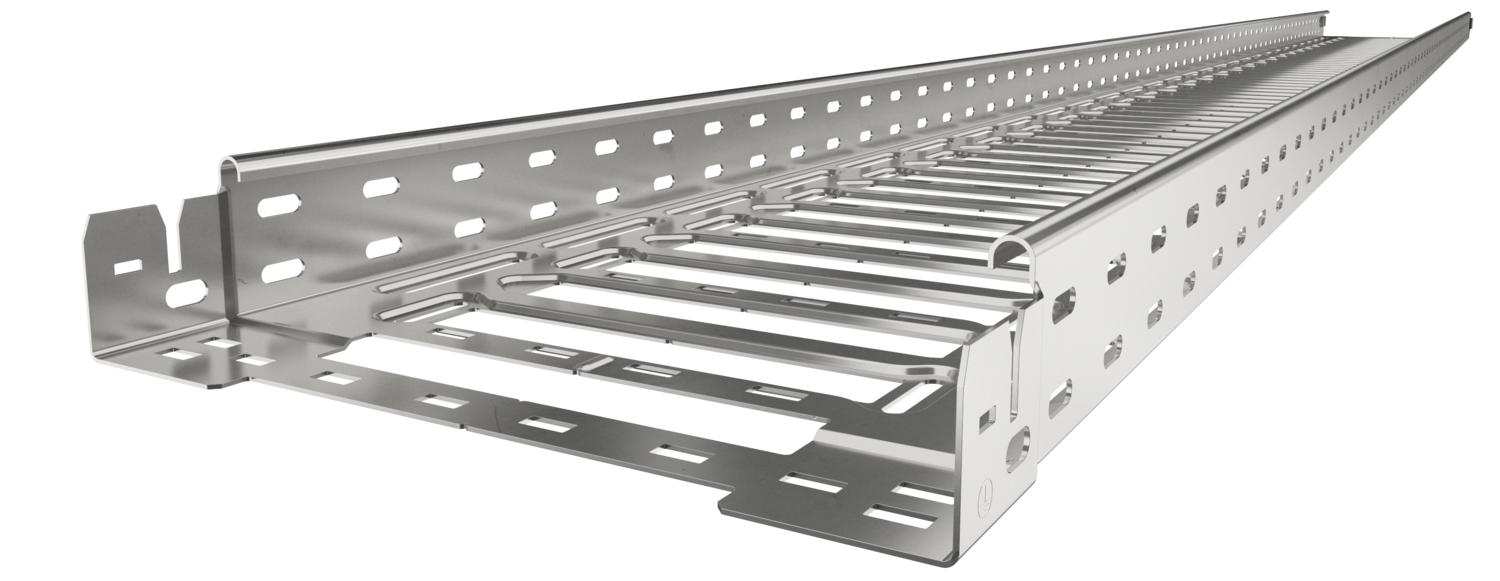

Kabeļu rene SKS-Magic® 60 A2

Preces Nr. 6059490 | EAN 4012195832720

Preces Nr. / Tips

Garums	3050 mm

Platums

Augstums	60 mm

Loksnes biezums	1,5 mm

Funkciju nodrošināšana	nē

Krāsa	tērauda

Materiāls	Nerūsējošais tērauds 1.4301

Virsma	neizolēts, apstrādāts

Produkta apraksts

Produkta apraksts

Kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu Kabeļu renes lietderīgais garums ir 3000 mm.

Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.

Sākot ar kabeļu renes platumu 200 mm un 30% lielu perforēto daļu, piemērota izmantošanai zem ugunsdzēsības sprinkleriem saskaņā ar VdS direktīvu 2092.

Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.

Tehniskie dati

Tehniskie dati

Ar augšējo daļu	nē
Augstums	60 mm
Balstu atstatums 1,5 m	3 kN/m
Balstu atstatums 2,0 m	2,25 kN/m
Balstu atstatums 2,5 m	1,58 kN/m
Balstu atstatums 3,0 m	1 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	14,0803 kg CO2e / 1 Metrs
Derīgais šķērsgriezums	58 cm²
Derīgais šķērsgriezums	5800 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	3050 mm
Grīdā izveidotas atveres montāžas vajadzībām	jā
Izmērs	60x100x3050
Izmērs B	100 mm

Izmērs L	30 mm
Izmērs y	62 mm
Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Krāsa	tērauda
Loksnes biezums	1,5 mm
Magnētiskā ekranējuma efektivitāte ar vāku	50 dB
Magnētiskā ekranējuma efektivitāte bez vāka	20 dB
Materiāls	Nerūsējošais tērauds 1.4301
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	100 mm
Sānu caurumi	jā
Savienotāja izpildījums	iebūvēts savienotājs
Virsma	neizolēts, apstrādāts

Tehniskie dati

Slodzes diagramma, kabeļu rene, tips SKSM 60

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Augstums	Loksnes biezums	Funkciju nodrošināšana	Krāsa	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
SKSM 610 A2	3050 mm	100 mm	60 mm	1,5 mm	nē	tērauda	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6059490	m	3 m
SKSM 620 A2	3050 mm	200 mm	60 mm	1,5 mm	nē	tērauda	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6059494	m	3 m
SKSM 630 A2	3050 mm	300 mm	60 mm	1,5 mm	nē	tērauda	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6059496	m	3 m
SKSM 640 A2	3050 mm	400 mm	60 mm	1,5 mm	nē	tērauda	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6059498	m	3 m
SKSM 650 A2	3050 mm	500 mm	60 mm	1,5 mm	nē	tērauda	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6059500	m	3 m
SKSM 660 A2	3050 mm	600 mm	60 mm	1,5 mm	nē	tērauda	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6059502	m	3 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
90° līkums 60 A2	RB 90 610 A2	6036620	Gabals	1 Gabals
Līkums, regulējams leņķis 60 A2	RB W 610 A2	6037150	Gabals	1 Gabals
Montāžas/atzarojuma detaļa 60 A2	RAA 610 A2	6042311	Gabals	1 Gabals
T veida detaļa 60 A2	RT 610 A2	6038160	Gabals	1 Gabals
X-elements 60 A2	RK 610 A2	7027501	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni A2	DRL 100 A2	6052878	m	3 m
Starpsiena 60 A2	TSG 60 A2	6062084	m	3 m
