Kabeļu rene SKS-Magic® 85 FS 3050 | 600 | 85 | 1,5 | nē | cinks | Tērauds | cinkots

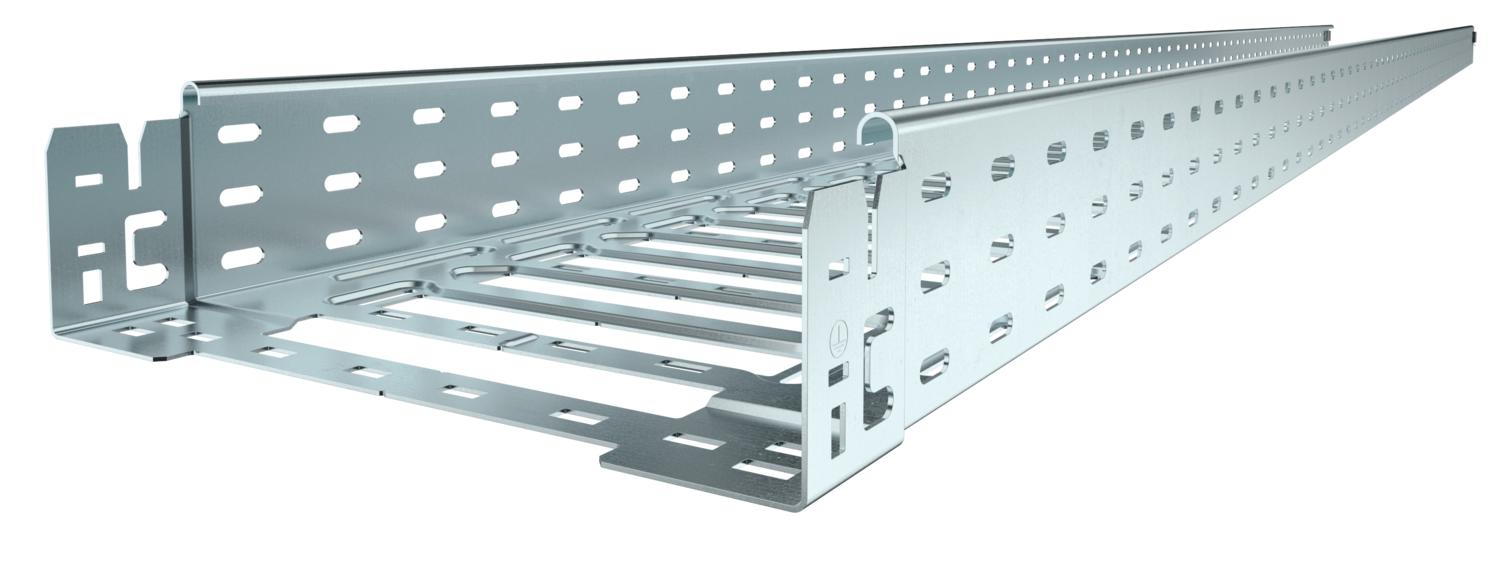

Kabeļu rene SKS-Magic® 85 FS

Preces Nr. 6059542 | EAN 4012195833079

Preces Nr. / Tips

Garums	3050 mm

Platums

Augstums	85 mm

Loksnes biezums	1,5 mm

Funkciju nodrošināšana	nē

Krāsa	cinks

Materiāls	Tērauds

Virsma	cinkots

Produkta apraksts

Produkta apraksts

Kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu Kabeļu renes lietderīgais garums ir 3000 mm.

Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.

Sākot ar kabeļu renes platumu 200 mm un 30% lielu perforēto daļu, piemērota izmantošanai zem ugunsdzēsības sprinkleriem saskaņā ar VdS direktīvu 2092.

Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.

Tehniskie dati

Tehniskie dati

Ar augšējo daļu	nē
Derīgais šķērsgriezums	50800 mm²
Derīgais šķērsgriezums	508 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Grīdā izveidotas atveres montāžas vajadzībām	jā
Izmērs	85x600x3050
Izstrādājuma sērija	SKSM sērija
Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Krāsa	cinks
Loksnes biezums	1,5 mm

Magnētiskā ekranējuma efektivitāte ar vāku	50 dB
Magnētiskā ekranējuma efektivitāte bez vāka	20 dB
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
ROHS atbilstība	jā
Sānu caurumi	jā
Savienotāja izpildījums	iebūvēts savienotājs
Sprinkleru sistēmas ieliktnis	jā
Virsma	cinkots

Izmēri

Augstums	85 mm
Garums	3050 mm
Izmērs B	600 mm
Izmērs L	480 mm

Izmērs x	496 mm
Izmērs y	562 mm
Platums	600 mm

Noslodze

Balstu atstatums 1,5 m	2,4 kN/m
Balstu atstatums 2,0 m	1,75 kN/m
Balstu atstatums 2,5 m	1,35 kN/m

Balstu atstatums 3,0 m	1,2 kN/m
NEMA slodzes klase	8C

CO2 pēdas nospiedums (Product Carbon Footprint)

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	21,3841 kg CO2e / 1 Metrs
CO2 vērtības noteikšanas datums	2025-05-14T00:00:00.000+0200
CO₂ Footprint (GWP)	21,3841 kg CO₂e

Declared Unit	Metrs
Declared Unit Quantity	1

Tehniskie dati

Slodzes diagramma, kabeļu rene, tips SKSM 85

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Augstums	Loksnes biezums	Funkciju nodrošināšana	Krāsa	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
SKSM 810 FS	3050 mm	100 mm	85 mm	1,5 mm	nē	cinks	Tērauds	cinkots	6059530	m	3 m
SKSM 820 FS	3050 mm	200 mm	85 mm	1,5 mm	nē	cinks	Tērauds	cinkots	6059534	m	3 m
SKSM 830 FS	3050 mm	300 mm	85 mm	1,5 mm	nē	cinks	Tērauds	cinkots	6059536	m	3 m
SKSM 840 FS	3050 mm	400 mm	85 mm	1,5 mm	nē	cinks	Tērauds	cinkots	6059538	m	3 m
SKSM 850 FS	3050 mm	500 mm	85 mm	1,5 mm	nē	cinks	Tērauds	cinkots	6059540	m	3 m
SKSM 860 FS	3050 mm	600 mm	85 mm	1,5 mm	nē	cinks	Tērauds	cinkots	6059542	m	3 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
90° līkums 85 FS	RB 90 860 FS	6036710	Gabals	1 Gabals
Līkums, regulējams leņķis 85 FS	RB W 860 FS	6037210	Gabals	1 Gabals
Montāžas atzarojuma detaļa 85 FS	RAA 860 FS	6042143	Gabals	1 Gabals
T veida detaļa 85 FS	RT 860 FS	6038220	Gabals	1 Gabals
X-elements 85 FS	RK 860 FS	7027341	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni FS	DRL 600 FS	6052606	m	3 m
Starpsiena 85 FS	TSG 85 FS	6062114	m	3 m
