Kabeļu rene SKS-Magic® 85 neperforēta FT

Preces Nr. / Tips

Garums	3050 mm

Platums

Augstums	85 mm

Loksnes biezums	1,5 mm

Funkciju nodrošināšana	nē

Krāsa	cinks

Materiāls	Tērauds

Virsma	karsti cinkots

Produkta apraksts

Produkta apraksts

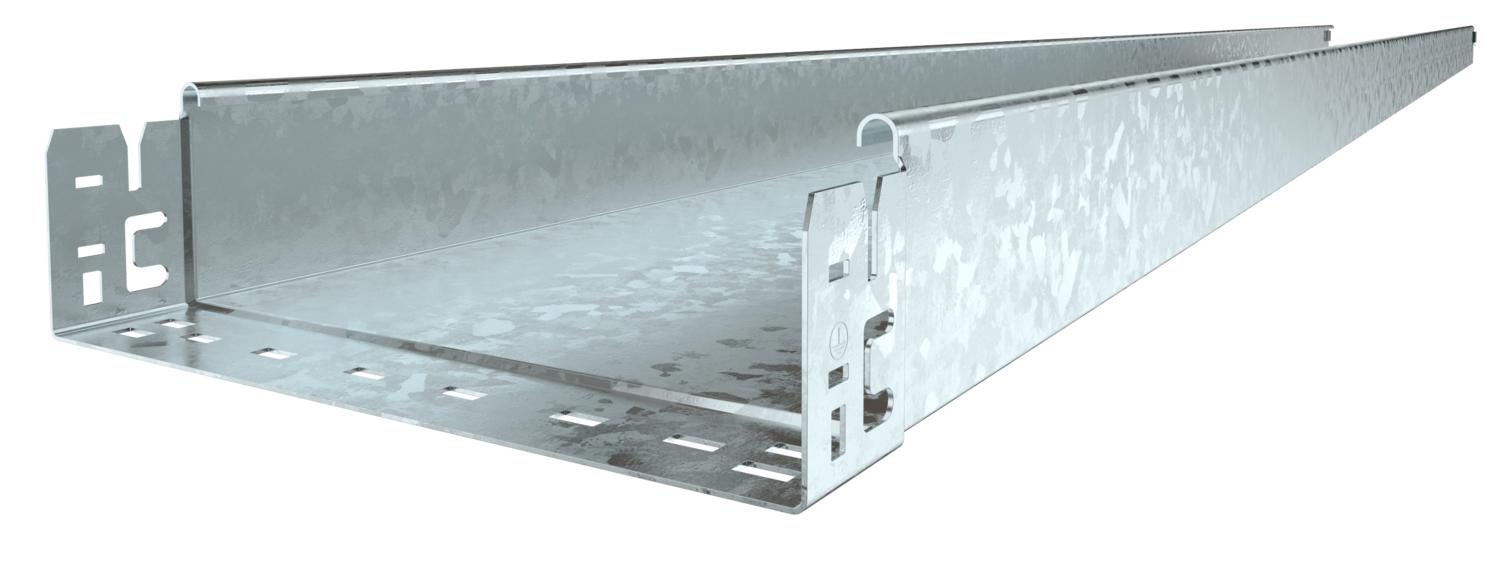

Neperforēta kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu. Kabeļu renes lietderīgais garums ir 3000 mm.

Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.

Tehniskie dati

Ar augšējo daļu	nē
Derīgais šķērsgriezums	83 cm²
Derīgais šķērsgriezums	8300 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Grīdā izveidotas atveres montāžas vajadzībām	nē
Izmērs	85x100x3050
Izstrādājuma sērija	SKSM sērija
Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Krāsa	cinks

Lietderīgais garums	3000 mm
Loksnes biezums	1,5 mm
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
ROHS atbilstība	jā
Sānu caurumi	nē
Savienotāja izpildījums	iebūvēts savienotājs
Virsma	karsti cinkots

Augstums	85 mm
Garums	3050 mm

Izmērs B	100 mm
Platums	100 mm

Balstu atstatums 1,5 m	2,8 kN/m
Balstu atstatums 2,0 m	2,25 kN/m

Balstu atstatums 2,5 m	1,5 kN/m
Balstu atstatums 3,0 m	0,75 kN/m

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	7,7697 kg CO2e / 1 Metrs
CO2 vērtības noteikšanas datums	2025-05-14T00:00:00.000+0200
CO₂ Footprint (GWP)	7,7697 kg CO₂e

Declared Unit	Metrs
Declared Unit Quantity	1

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Augstums	Loksnes biezums	Funkciju nodrošināšana	Krāsa	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
SKSMU 810 FT	3050 mm	100 mm	85 mm	1,5 mm	nē	cinks	Tērauds	karsti cinkots	6059779	m	3 m
SKSMU 820 FT	3050 mm	200 mm	85 mm	1,5 mm	nē	cinks	Tērauds	karsti cinkots	6059783	m	3 m
SKSMU 830 FT	3050 mm	300 mm	85 mm	1,5 mm	nē	cinks	Tērauds	karsti cinkots	6059785	m	3 m
SKSMU 840 FT	3050 mm	400 mm	85 mm	1,5 mm	nē	cinks	Tērauds	karsti cinkots	6059787	m	3 m
SKSMU 850 FT	3050 mm	500 mm	85 mm	1,5 mm	nē	cinks	Tērauds	karsti cinkots	6059789	m	3 m
SKSMU 860 FT	3050 mm	600 mm	85 mm	1,5 mm	nē	cinks	Tērauds	karsti cinkots	6059791	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Vāks ar grozāmu aizbīdni FT	DRL 100 FT	6051340	m	3 m
90° līkums 85 FT	RB 90 810 FT	6036712	Gabals	1 Gabals
Līkums, regulējams leņķis 85 FT	RB W 810 FT	6037220	Gabals	1 Gabals
Montāžas atzarojuma detaļa 85 FT	RAA 810 FT	6042231	Gabals	1 Gabals
T veida detaļa 85 FT	RT 810 FT	6038230	Gabals	1 Gabals
X-elements 85 FT	RK 810 FT	7027431	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni DD	DRL 100 DD	6052703	m	3 m
Starpsiena 85 DD	TSG 85 DD	6062331	m	3 m
90° līkums Magic 60 FT	RBM 90 610 FT	6041150	Gabals	1 Gabals
