Kabeļu rene SKSU 110 FS 6000 | 100 | 1,5 | nē | Tērauds | cinkots

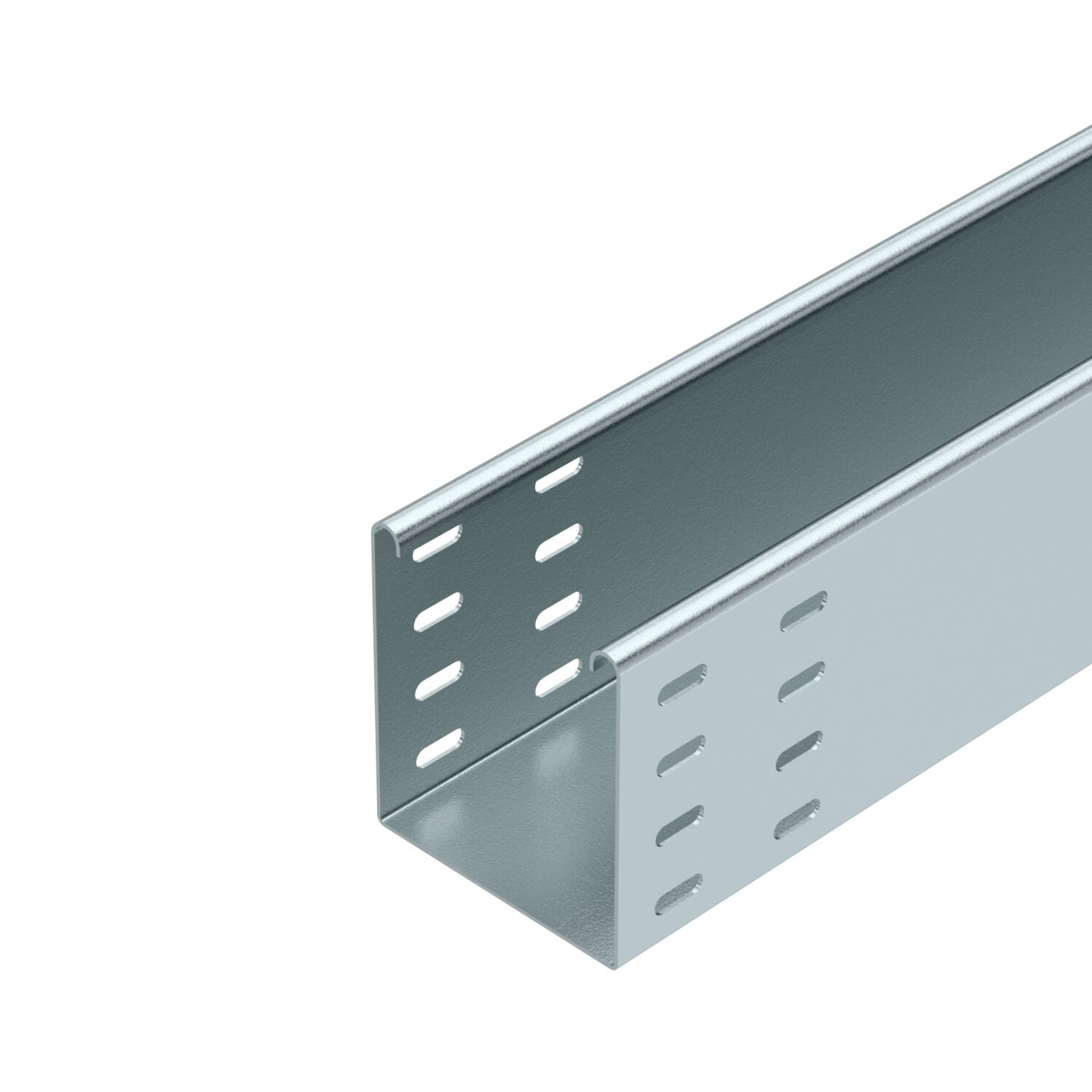

Kabeļu rene SKSU 110 FS

Preces Nr. 6063412 | EAN 4012197425159

Preces Nr. / Tips

Garums

Platums

Loksnes biezums	1,5 mm

Funkciju nodrošināšana	nē

Materiāls	Tērauds

Virsma	cinkots

Produkta apraksts

Produkta apraksts

SKS = smagas konstrukcijas kabeļu kanālu sistēma ar malas augstumu 110 mm. Ar savienojumu atverēm abos kabeļu kanāla galos. Garenisks savienojums ar gareniskajiem savienotājiem RLVA 110 FS. Savienotāji jāpasūta atsevišķi.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Tehniskie dati

Izmēri

Augstums	110 mm
Augstums	4 in
Balstu atstatums 1,5 m	3 kN/m
Balstu atstatums 2,0 m	2,4 kN/m
Balstu atstatums 2,5 m	1,76 kN/m
Balstu atstatums 3,0 m	1,2 kN/m
Balstu atstatums 3,5 m	0,84 kN/m
Balstu atstatums 4,0 m	0,8 kN/m
Balstu atstatums 5,0 m	0,55 kN/m
Balstu atstatums 6,0 m	0,4 kN/m
Balstu atstatums 7,0 m	0,3 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	9,0882 kg CO2e / 1 Metrs
Derīgais šķērsgriezums	10800 mm²
Derīgais šķērsgriezums	108 cm²
Funkciju nodrošināšana	nē

Gara laiduma izpildījums	jā
Garums	20 ft
Garums	6000 mm
Grīdā izveidotas atveres montāžas vajadzībām	nē

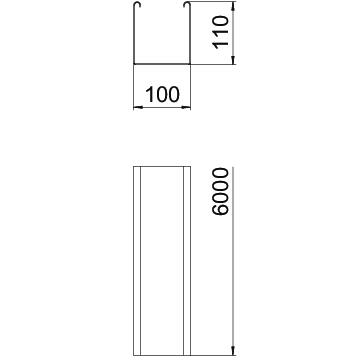

Izmērs	110x100x6000
Krāsa	cinks
Loksnes biezums	1,5 mm
Loksnes biezums	0,06 in
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Platums	100 mm
Sānu caurumi	nē
Savienotāja izpildījums	bez savienotāja
Virsma	cinkots

Tehniskie dati

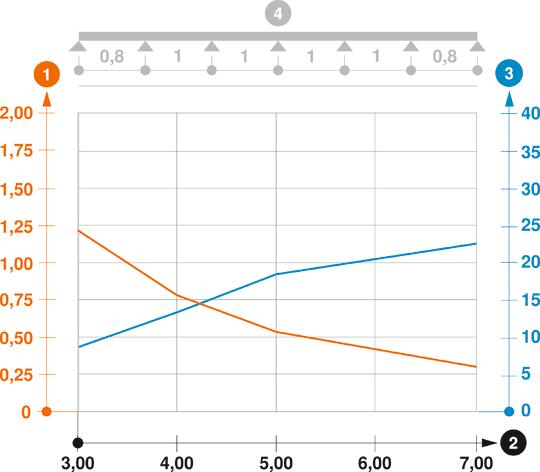

Slodzes diagramma kabeļu renei, tips SKSU 110 ar savienotāju, tips RLVA

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Loksnes biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
SKSU 110 FS	3000 mm	100 mm	1,5 mm	nē	Tērauds	cinkots	6063403	m	3 m
SKSU 110 FS 6	6000 mm	100 mm	1,5 mm	nē	Tērauds	cinkots	6063412	m	6 m
SKSU 120 FS	3000 mm	200 mm	1,5 mm	nē	Tērauds	cinkots	6063438	m	3 m
SKSU 130 FS	3000 mm	300 mm	1,5 mm	nē	Tērauds	cinkots	6063454	m	3 m
SKSU 140 FS	3000 mm	400 mm	1,5 mm	nē	Tērauds	cinkots	6063470	m	3 m
SKSU 150 FS	3000 mm	500 mm	1,5 mm	nē	Tērauds	cinkots	6063497	m	3 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.

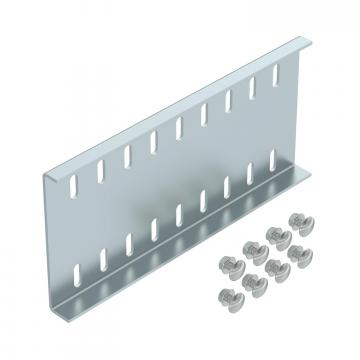

Gareniskais savienotājs ārpusē, paredzēts SKSU, 6000 mm	RLVA 110 FS	6067055	Gabals	2 Gabals
Vāks ar grozāmu aizbīdni FS	DRL 100 FS	6052096	m	3 m
Salaiduma līste FS	SSLB 100 FS	7070205	Gabals	20 Gabals
Montāžas atzarojuma detaļa 110 FS	RAA 110 FS	6042151	Gabals	1 Gabals
90° līkums 110 FS	RB 90 110 FS	6036800	Gabals	1 Gabals
45° līkums 110 FS	RB 45 110 FS	6036300	Gabals	1 Gabals
Līkums, regulējams leņķis 110 FS	RB W 110 FS	6037300	Gabals	1 Gabals
T veida detaļa 110 FS	RT 110 FS	6038300	Gabals	1 Gabals
X-elements 110 FS	RK 110 FS	7027351	Gabals	1 Gabals
Starpsiena 110 FS	TSG 110 FS	6062122	m	3 m
