Kabeļu rene SKSU 110 FT 6000 | 100 | 1,5 | nē | Tērauds | karsti cinkots

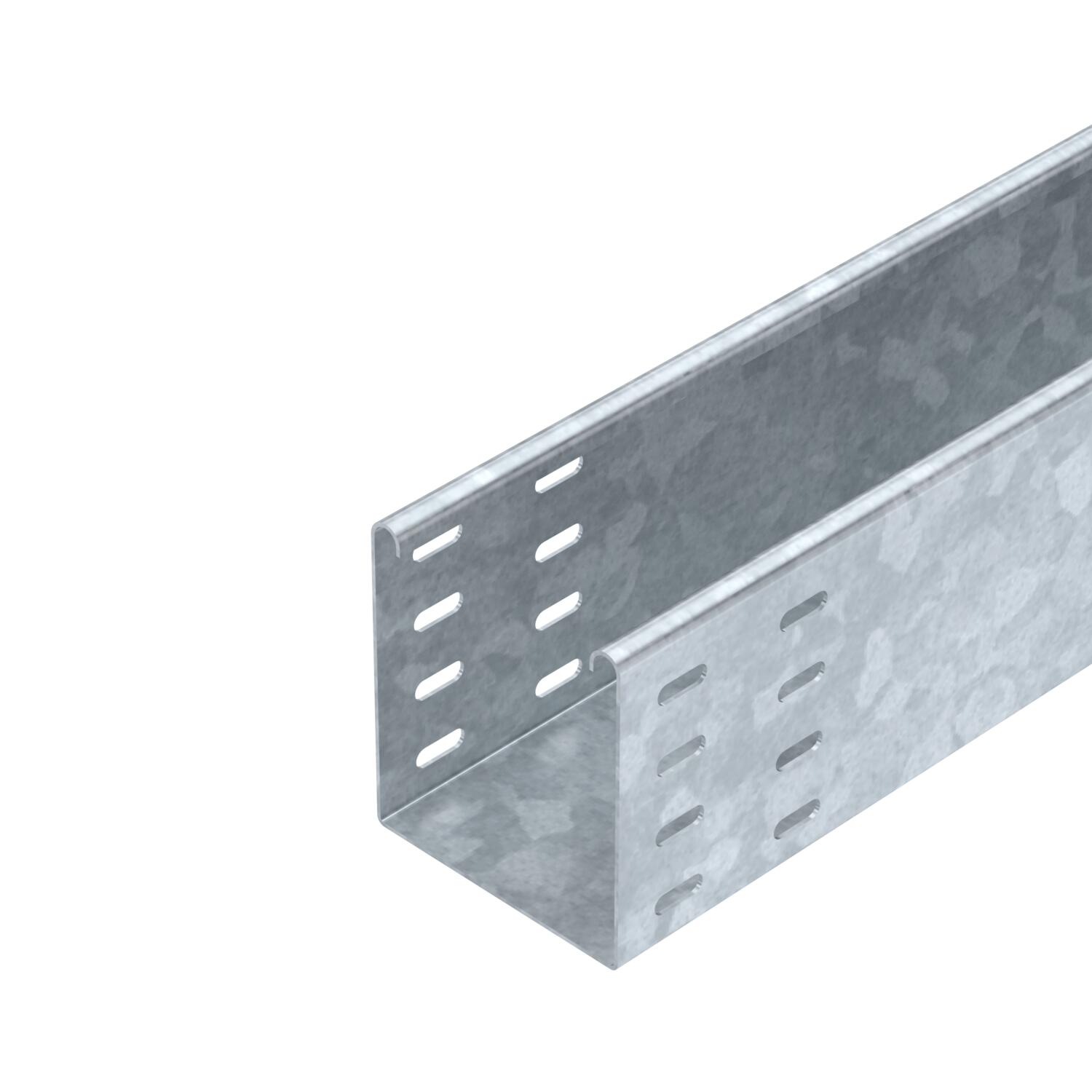

Kabeļu rene SKSU 110 FT

Preces Nr. 6064810 | EAN 4012197425180

Preces Nr. / Tips

Garums

Platums

Loksnes biezums	1,5 mm

Funkciju nodrošināšana	nē

Materiāls	Tērauds

Virsma	karsti cinkots

Produkta apraksts

Produkta apraksts

SKS 110 = smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 110 mm. Ar savienojumu atverēm abos kabeļu kanāla galos. Garenisks savienojums ar gareniskajiem savienotājiem RLVA 110 FT. Savienotāji jāpasūta atsevišķi.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Tehniskie dati

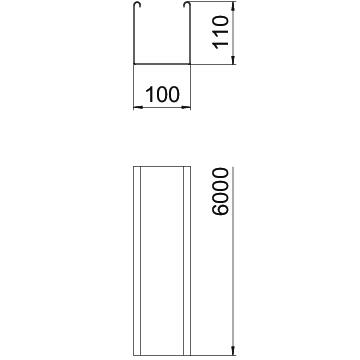

Izmēri

Augstums	110 mm
Balstu atstatums 1,5 m	3 kN/m
Balstu atstatums 2,0 m	2,4 kN/m
Balstu atstatums 2,5 m	1,76 kN/m
Balstu atstatums 3,0 m	1,2 kN/m
Balstu atstatums 3,5 m	0,84 kN/m
Balstu atstatums 4,0 m	0,8 kN/m
Balstu atstatums 5,0 m	0,55 kN/m
Balstu atstatums 6,0 m	0,4 kN/m
Balstu atstatums 7,0 m	0,3 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	8,9432 kg CO2e / 1 Metrs
Derīgais šķērsgriezums	108 cm²
Derīgais šķērsgriezums	10800 mm²
Funkciju nodrošināšana	nē

Gara laiduma izpildījums	jā
Garums	6000 mm
Grīdā izveidotas atveres montāžas vajadzībām	nē
Izmērs	110x100x6000
Krāsa	cinks
Loksnes biezums	0,06 in
Loksnes biezums	1,5 mm
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Platums	100 mm
Sānu caurumi	nē
Savienotāja izpildījums	bez savienotāja
Virsma	karsti cinkots

Tehniskie dati

Slodzes diagramma kabeļu renei, tips SKSU 110 ar savienotāju, tips RLVA

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Loksnes biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
SKSU 110 FT	3000 mm	100 mm	1,5 mm	nē	Tērauds	karsti cinkots	6064795	m	3 m
SKSU 110 FT 6	6000 mm	100 mm	1,5 mm	nē	Tērauds	karsti cinkots	6064810	m	6 m
SKSU 120 FT	3000 mm	200 mm	1,5 mm	nē	Tērauds	karsti cinkots	6064833	m	3 m
SKSU 130 FT	3000 mm	300 mm	1,5 mm	nē	Tērauds	karsti cinkots	6064884	m	3 m
SKSU 140 FT	3000 mm	400 mm	1,5 mm	nē	Tērauds	karsti cinkots	6064922	m	3 m
SKSU 150 FT	3000 mm	500 mm	1,5 mm	nē	Tērauds	karsti cinkots	6064965	m	3 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.

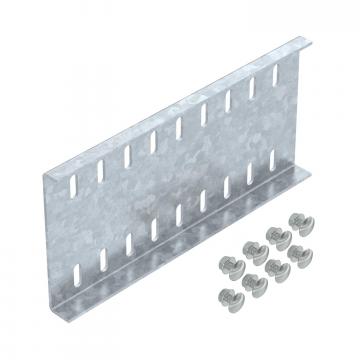

Gareniskais savienotājs ārpusē, paredzēts SKSU, 6000 mm	RLVA 110 FT	6067057	Gabals	2 Gabals
Vāks ar grozāmu aizbīdni FT	DRL 100 FT	6051340	m	3 m
Salaiduma līste DD	SSLB 100 DD	7070306	Gabals	20 Gabals
Montāžas atzarojuma detaļa 110 FT	RAA 110 FT	6042251	Gabals	1 Gabals
90° līkums 110 FT	RB 90 110 FT	6036830	Gabals	1 Gabals
45° līkums 110 FT	RB 45 110 FT	6036330	Gabals	1 Gabals
Līkums, regulējams leņķis 110 FT	RB W 110 FT	6037320	Gabals	1 Gabals
T veida detaļa 110 FT	RT 110 FT	6038320	Gabals	1 Gabals
X-elements 110 FT	RK 110 FT	7027451	Gabals	1 Gabals
Starpsiena 110 DD	TSG 110 DD	6062335	m	3 m
