Piezīme: Šī prece vairs netiek ražota.

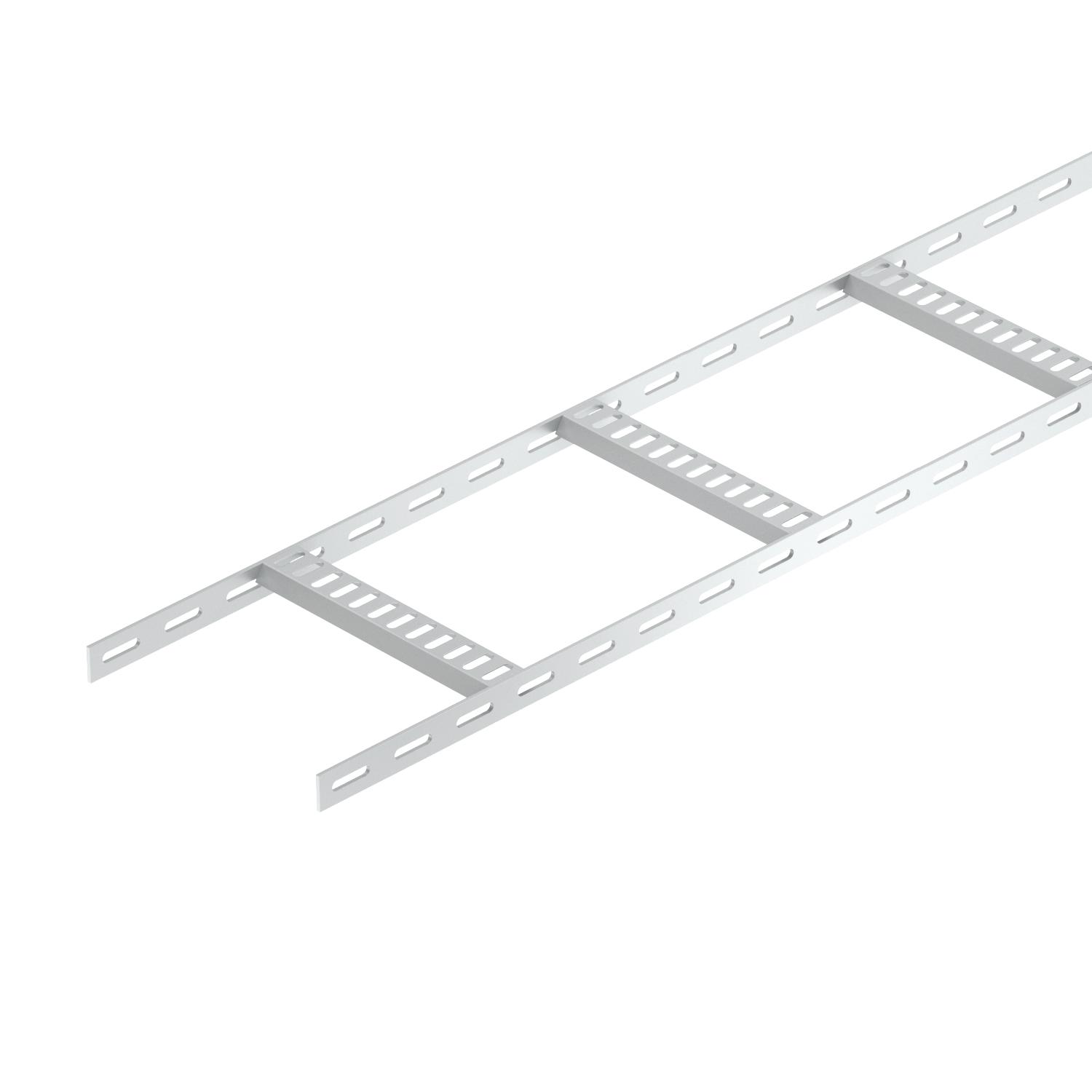

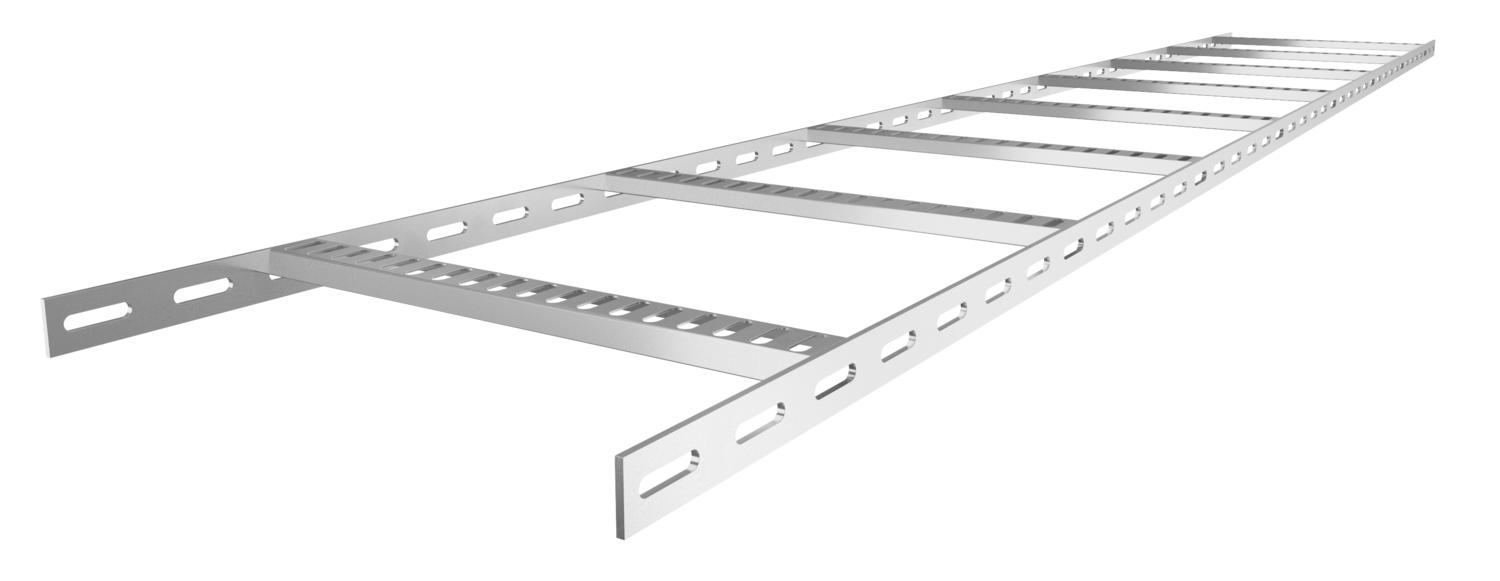

Kabeļu trepes ar trapeces veida spraisli, vieglas ALU
Preces Nr. 7099724 | EAN 4012196509881
- Produkta apraksts
-
Produkta aprakstsKuģu būvei paredzētas kabeļu trepes ar caurumotu sānu profilu, malas augstums 25 mm, ar iemetinātiem, ar vaļējo pusi uz leju vērstiem un perforētiem trapeces formas spraišļiem.
Kuģu būvei paredzētās kabeļu trepes pēc pieprasījuma var piegādāt, izgatavotas arī no neapstrādāta tērauda.
-
- Tehniskie dati
-
Tehniskie dati

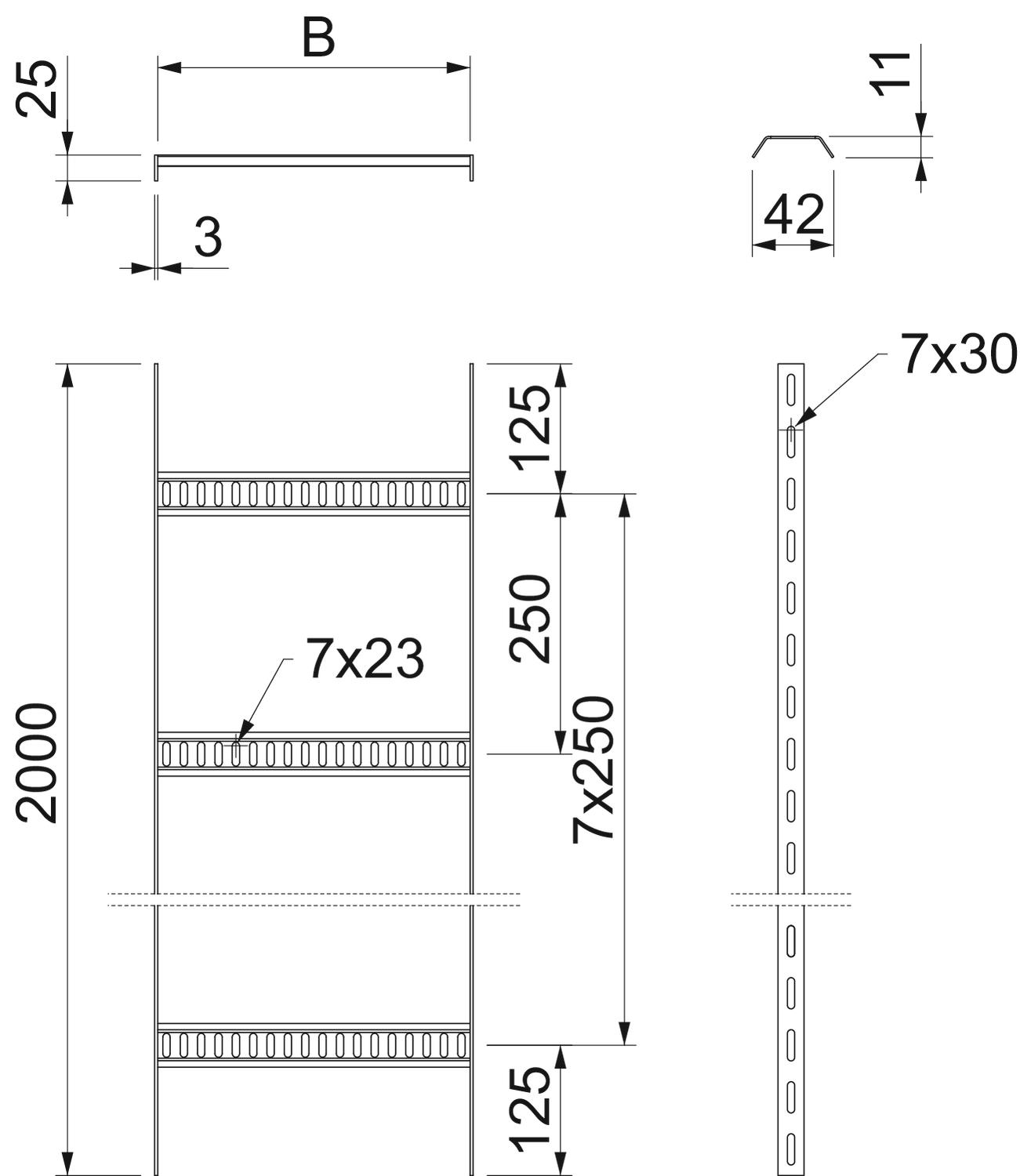

Attālums starp spraišļiem 250 mm Funkciju nodrošināšana nē Gara laiduma izpildījums nē Izmērs 25x106x2000 Izstrādājuma sērija SL sērija Krāsa alumīnijs Materiāls Alumīnijs Metāla biezums 3 mm Nerūsējošs tērauds, kodināts nē ROHS atbilstība jā Sānu caurumi jā Sānu malas konstrukcija plakans profils Spraišļa stiprinājums metināts Spraišļu izpildījums Caurumots profils Virsma beicēta Izmēri
Augstums 25 mm Garums 2000 mm Izmērs B 106 mm Platums 100 mm Noslodze
Balstu atstatums 1,0 m 0,75 kN/m Balstu atstatums 1,5 m 0,2 kN/m Balstu atstatums 2,0 m 0,1 kN/m CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 7,2475 kg CO₂e / 1 Metrs CO2 vērtības noteikšanas datums 2025-04-02T00:00:00.000+0200 CO₂ Footprint (GWP) 7,2475 kg CO₂e Declared Unit Metrs Declared Unit Quantity 1 Tehniskie dati
Slodzes diagramma, kabeļu trepes, tips SL42 ALU
-
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
-
Attālums starp balstiem, m
-
Profila izliece mm pie pieļaujamās slodzes kN/m
-
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
-
Profila izlieces līkne atkarībā no balstu attāluma
-
Slodzes shēma pārbaudes laikā
-
