Kabeļu trepes LCIS 110, 6 m C30 FT 6000 | 200 | 1,5 | nē

Kabeļu trepes LCIS 110, 6 m C30 FT

Preces Nr. 6209820 | EAN 4012196431632

Preces Nr. / Tips

Garums	6000 mm

Platums

Metāla biezums	1,5 mm

Funkciju nodrošināšana	nē

Produkta apraksts

Produkta apraksts

Kabeļu trepes ar 110 mm augstām malām, iemetinātiem un augšup vērstiem C30 profila spraišļiem. Ieliekta sānu mala pastiprinājumam, kas kalpo arī kā malu aizsargs. Nostiprināšana uz balsteņa notiek ar LKS 40 tipa skavām. Spraugas izmērs spraišļiem ir 16,5 mm, atbilstošais piekarapskavas tips ir 2056.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.

Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem	300 mm
Augstums	110 mm
Balstu atstatums 2,0 m	3 kN/m
Balstu atstatums 2,5 m	2 kN/m
Balstu atstatums 3,0 m	1,4 kN/m
Balstu atstatums 3,5 m	1,05 kN/m
Balstu atstatums 4,0 m	0,8 kN/m
Balstu atstatums 4,5 m	0,7 kN/m
Balstu atstatums 5,0 m	0,65 kN/m
Balstu atstatums 6,0 m	0,35 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	8,8168 kg CO2e / 1 Metrs
Derīgais šķērsgriezums	180 cm²
Derīgais šķērsgriezums	18000 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē

Garums	6000 mm
Izmērs	110x200x6000
Izmērs B	200 mm
Krāsa	cinks
Materiāls	Tērauds
Metāla biezums	1,5 mm
Nerūsējošs tērauds, kodināts	nē
Platums	200 mm
Sānu caurumi	jā
Sānu malas konstrukcija	plakans profils
Spraišļa atveres izmērs	17,00
Spraišļa stiprinājums	metināts
Spraišļu izpildījums	Caurumots profils
Virsma	karsti cinkots

Tehniskie dati

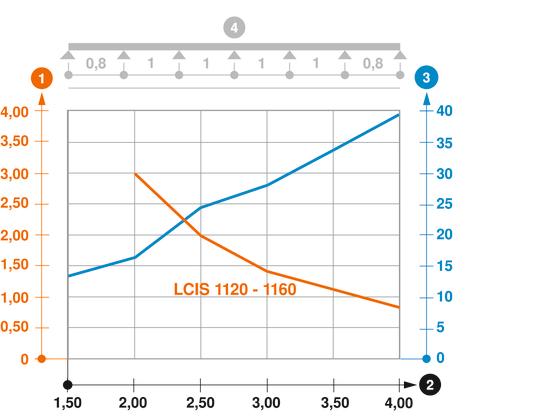

Slodzes diagramma, kabeļu trepes, tips LCIS 110

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Metāla biezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
LCIS 1120 6 FT	6000 mm	200 mm	1,5 mm	nē	6209820	m	6 m
LCIS 1130 6 FT	6000 mm	300 mm	1,5 mm	nē	6209822	m	6 m
LCIS 1140 6 FT	6000 mm	400 mm	1,5 mm	nē	6209824	m	6 m
LCIS 1150 6 FT	6000 mm	500 mm	1,5 mm	nē	6209826	m	6 m
LCIS 1160 6 FT	6000 mm	600 mm	1,5 mm	nē	6209828	m	6 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Vāks ar grozāmu aizbīdni FT	DRL 200 FT	6051367	m	3 m
Garenais savienotājs FT	LVG 110 FT	6216548	Gabals	10 Gabals
Šarnīru savienojums FT	LGVG 110 FT	6216653	Gabals	10 Gabals
Elastīgais savienotājs 110 FT	LDVG 110 FT	6216670	Gabals	2 Gabals
Daudzfunkcionālais savienotājs FT	LMFV 1120 FT	6225770	Gabals	1 Gabals
90° līkums 110 FT	LB 90 1120 R3 FT	6225142	Gabals	1 Gabals

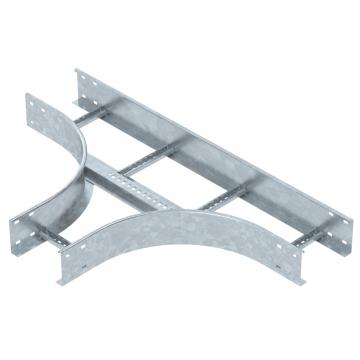

T veida detaļa 110 FT	LT 1120 R3 FT	6225310	Gabals	1 Gabals

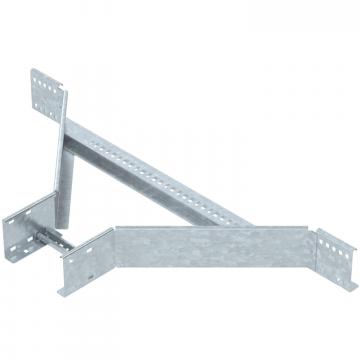

Montāžas/atzarojuma detaļa 110 FT	LAA 1120 R3 FT	6225930	Gabals	1 Gabals
Šarnīra līkuma elements 110 FT	LGBE 1120 FT	6225510	Gabals	1 Gabals
Aizsargvāciņš	SKH 110 OR	6222553	Pāris	20 Pāris
Savienošanas detaļa FT	LAS 110 FT	6221424	Gabals	10 Gabals
Starpsiena 85 DD	TSG 85 DD	6062331	m	3 m
Stūra plāksne DD	LEB 25 DD	6221216	Gabals	1 Gabals
Stūra plāksne DD	LEB 50 DD	6221259	Gabals	1 Gabals
Ieliekama loksne DD	ELB-L 20 DD	6103352	m	3 m
