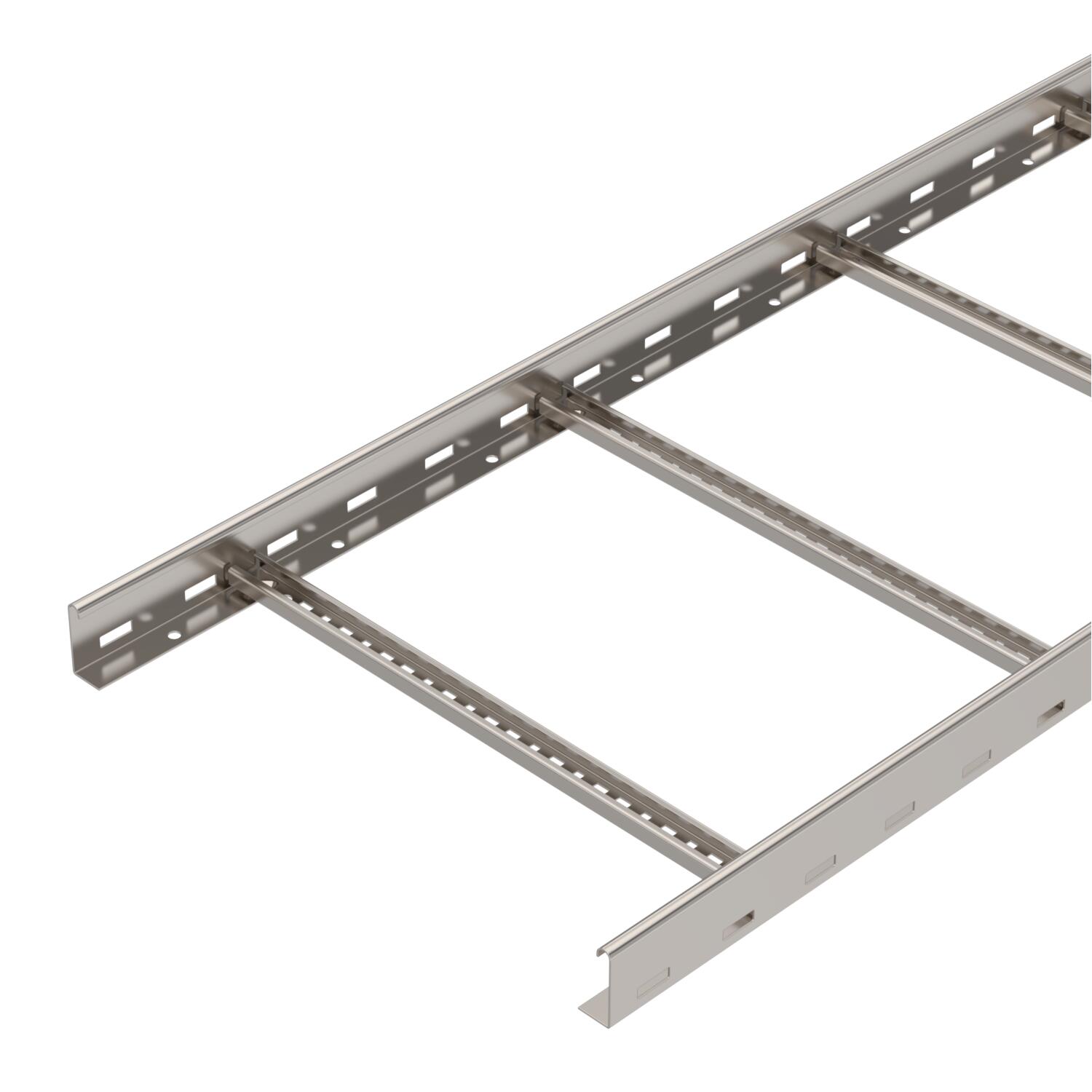

Kabeļu trepes LCIS 60, 6 m C30 A2 6000 | 500 | 1,5 | nē

Kabeļu trepes LCIS 60, 6 m C30 A2

Preces Nr. 6207258 | EAN 4012196431717

Preces Nr. / Tips

Garums	6000 mm

Platums

Metāla biezums	1,5 mm

Funkciju nodrošināšana	nē

Produkta apraksts

Produkta apraksts

Kabeļu trepes ar 60 mm augstām malām, iemetinātiem un augšup vērstiem C30 profila spraišļiem. Ieliekta sānu mala pastiprinājumam, kas kalpo arī kā malu aizsargs. Nostiprināšana uz balsteņa notiek ar LKS 40 tipa skavām. Spraugas izmērs spraišļiem ir 16,5 mm, atbilstošais piekarapskavas tips ir 2056.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.

Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem	300 mm
Augstums	60 mm
Balstu atstatums 1,5 m	3,3 kN/m
Balstu atstatums 2,0 m	2 kN/m
Balstu atstatums 2,5 m	1,3 kN/m
Balstu atstatums 3,0 m	1 kN/m
Balstu atstatums 3,5 m	0,78 kN/m
Balstu atstatums 4,0 m	0,4 kN/m
Balstu atstatums 4,5 m	0,3 kN/m
Balstu atstatums 5,0 m	0,2 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	17,0972 kg CO2e / 1 Metrs
Derīgais šķērsgriezums	20000 mm²
Derīgais šķērsgriezums	200 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē

Garums	6000 mm

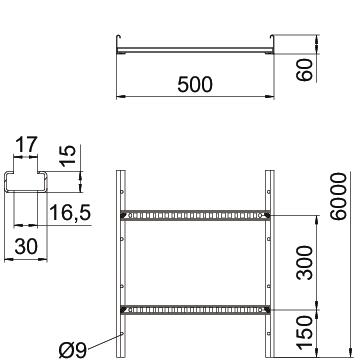

Izmērs	60x500x6000
Izmērs B	500 mm
Krāsa	tērauda
Materiāls	Nerūsējošais tērauds 1.4301
Metāla biezums	1,5 mm
Nerūsējošs tērauds, kodināts	jā
Platums	500 mm
Sānu caurumi	jā
Sānu malas konstrukcija	plakans profils
Spraišļa atveres izmērs	16,50
Spraišļa stiprinājums	metināts
Spraišļu izpildījums	Caurumots profils
Virsma	neizolēts, apstrādāts

Tehniskie dati

Slodzes diagramma, kabeļu trepes, tips LCIS 60

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Metāla biezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
LCIS 620 6 A2	6000 mm	200 mm	1,5 mm	nē	6207252	m	6 m
LCIS 630 6 A2	6000 mm	300 mm	1,5 mm	nē	6207254	m	6 m
LCIS 640 6 A2	6000 mm	400 mm	1,5 mm	nē	6207256	m	6 m
LCIS 650 6 A2	6000 mm	500 mm	1,5 mm	nē	6207258	m	6 m
LCIS 660 6 A2	6000 mm	600 mm	1,5 mm	nē	6207260	m	6 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Vāks, neperforēts A2	DRLU 400 A2	6052837	m	3 m
Garenais savienotājs A2	LVG 60 A2	6208846	Gabals	10 Gabals
Leņķa savienotājs A2	LWVG 60 A2	6208898	Gabals	10 Gabals
Šarnīru savienojums A2	LGVG 60 A2	6208947	Gabals	10 Gabals
90° līkums 60 A2	LB 90 650 R3 A2	6225088	Gabals	1 Gabals

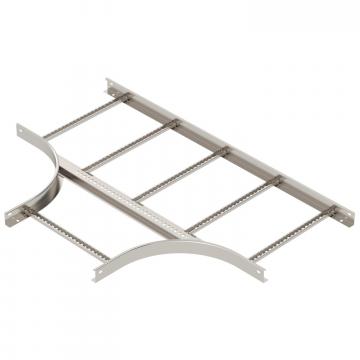

T veida detaļa 60 A2	LT 650 R3 A2	6225256	Gabals	1 Gabals
Šarnīra līkuma elements 60 A2	LGBE 650 A2	6225466	Gabals	1 Gabals
Aizsargvāks 60	SKH 60 OR	6222537	Pāris	40 Pāris
Savienošanas detaļa A2	LAS 60 A2	6221386	Gabals	10 Gabals
Starpsiena 45 A2	TSG 45 A2	6062025	m	3 m
