Kabeļu trepes LCIS 60, 6 m C30 FS 6000 | 300 | 1,5 | nē

Kabeļu trepes LCIS 60, 6 m C30 FS

Preces Nr. 6209632 | EAN 4012196432042

Preces Nr. / Tips

Garums	6000 mm

Platums

Metāla biezums	1,5 mm

Funkciju nodrošināšana	nē

Produkta apraksts

Produkta apraksts

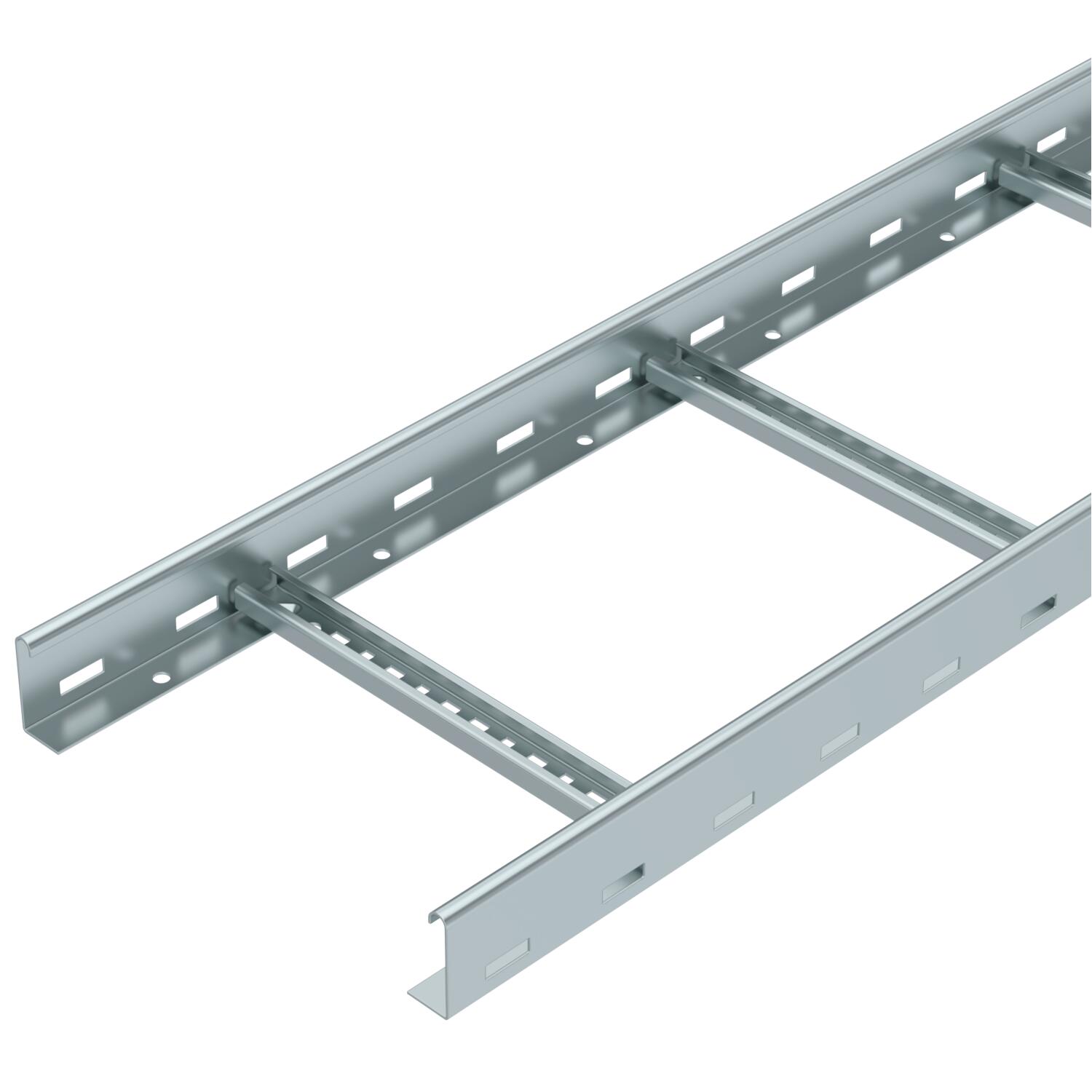

Kabeļu trepes ar 60 mm augstām malām, iemetinātiem, augšup vērstiem C30 profila spraišļiem. Ieliekta sānu mala pastiprinājumam, kas kalpo arī kā malu aizsargs. Nostiprināšana uz balsteņa notiek ar LKS 40 tipa skavām. Spraugas izmērs spraišļiem ir 16,5 mm, atbilstošais piekarapskavas tips ir 2056.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.

Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem	300 mm
Augstums	60 mm
Balstu atstatums 1,5 m	3,3 kN/m
Balstu atstatums 2,0 m	2 kN/m
Balstu atstatums 2,5 m	1,3 kN/m
Balstu atstatums 3,0 m	1 kN/m
Balstu atstatums 3,5 m	0,78 kN/m
Balstu atstatums 4,0 m	0,4 kN/m
Balstu atstatums 4,5 m	0,3 kN/m
Balstu atstatums 5,0 m	0,2 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	6,9522 kg CO2e / 1 Metrs
Derīgais šķērsgriezums	12000 mm²
Derīgais šķērsgriezums	120 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē

Garums	6000 mm

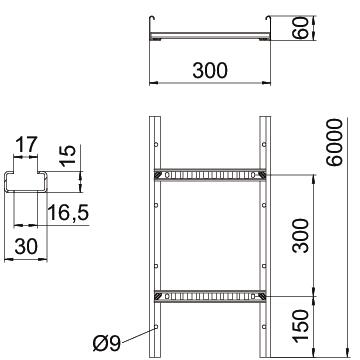

Izmērs	60x300x6000
Izmērs B	300 mm
Krāsa	cinks
Materiāls	Tērauds
Metāla biezums	1,5 mm
Nerūsējošs tērauds, kodināts	nē
Platums	300 mm
Sānu caurumi	jā
Sānu malas konstrukcija	plakans profils
Spraišļa atveres izmērs	16,50
Spraišļa stiprinājums	metināts
Spraišļu izpildījums	Caurumots profils
Virsma	cinkots

Tehniskie dati

Slodzes diagramma, kabeļu trepes, tips LCIS 60

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Metāla biezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
LCIS 620 6 FS	6000 mm	200 mm	1,5 mm	nē	6209630	m	6 m
LCIS 630 6 FS	6000 mm	300 mm	1,5 mm	nē	6209632	m	6 m
LCIS 640 6 FS	6000 mm	400 mm	1,5 mm	nē	6209634	m	6 m
LCIS 650 6 FS	6000 mm	500 mm	1,5 mm	nē	6209636	m	6 m
LCIS 660 6 FS	6000 mm	600 mm	1,5 mm	nē	6209638	m	6 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Vāks ar grozāmu aizbīdni FS	DRL 300 FS	6052304	m	3 m
Garenais savienotājs FS	LVG 60 FS	6208840	Gabals	10 Gabals
Leņķa savienotājs FS	LWVG 60 FS	6208895	Gabals	10 Gabals
Šarnīrsavienojums FS	LGVG 60 FS	6208941	Gabals	10 Gabals
Daudzfunkcionālais savienotājs FS	LMFV 630 FS	6225712	Gabals	1 Gabals

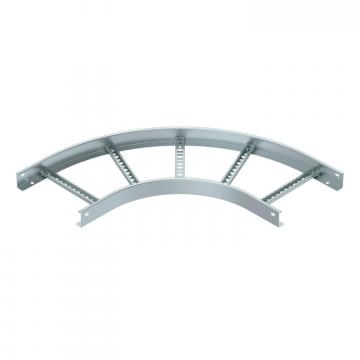

90° līkums 60 FS	LB 90 630 R3 FS	6225044	Gabals	1 Gabals
T veida detaļa 60 FS	LT 630 R3 FS	6225212	Gabals	1 Gabals
Montāžas/atzarojuma detaļa 60 FS	LAA 630 R3 FS	6225852	Gabals	1 Gabals
Šarnīra līkuma elements 60 FS	LGBE 630 FS	6225452	Gabals	1 Gabals
Aizsargvāks 60	SKH 60 OR	6222537	Pāris	40 Pāris
Savienošanas detaļa FS	LAS 60 FS	6221351	Gabals	10 Gabals
Starpsiena 45 FS	TSG 45 FS	6062033	m	3 m
Stūra plāksne FS	LEB 25 FS	6221203	Gabals	1 Gabals
Stūra plāksne FS	LEB 50 FS	6221246	Gabals	1 Gabals
