Kabeļu trepes LCIS 60, 6 m C30 FT 6000 | 600 | 1,5 | nē

Kabeļu trepes LCIS 60, 6 m C30 FT

Preces Nr. 6209651 | EAN 4012196431847

Preces Nr. / Tips

Garums	6000 mm

Platums

Metāla biezums	1,5 mm

Funkciju nodrošināšana	nē

Produkta apraksts

Produkta apraksts

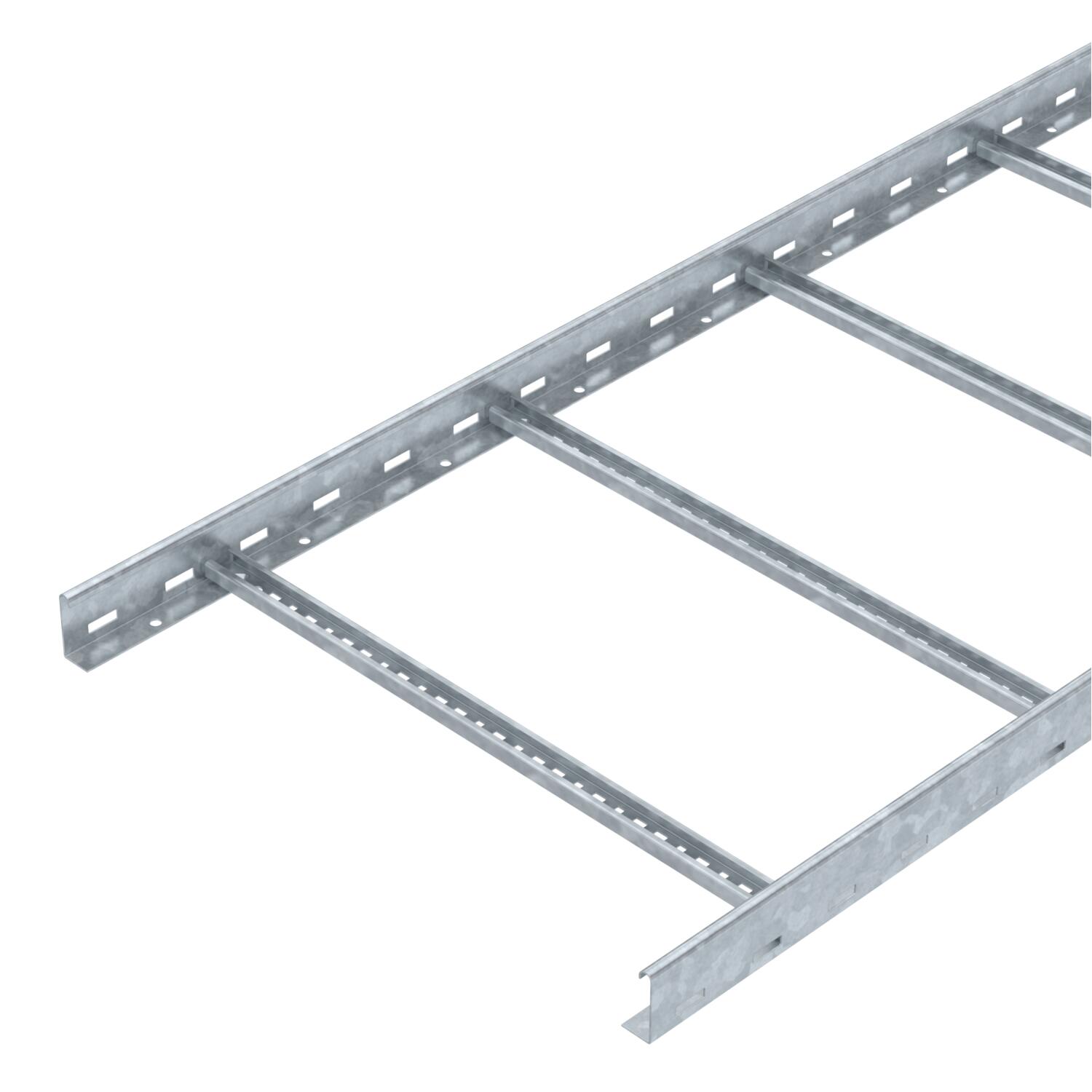

Kabeļu trepes ar 60 mm augstām malām, iemetinātiem, augšup vērstiem C30 profila spraišļiem. Ieliekta sānu mala pastiprinājumam, kas kalpo arī kā malu aizsargs. Nostiprināšana uz balsteņa notiek ar LKS 40 tipa skavām. Spraugas izmērs spraišļiem ir 16,5 mm, atbilstošais piekarapskavas tips ir 2056.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.

Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem	300 mm
Augstums	60 mm
Balstu atstatums 1,5 m	3,3 kN/m
Balstu atstatums 2,0 m	2 kN/m
Balstu atstatums 2,5 m	1,3 kN/m
Balstu atstatums 3,0 m	1 kN/m
Balstu atstatums 3,5 m	0,78 kN/m
Balstu atstatums 4,0 m	0,4 kN/m
Balstu atstatums 4,5 m	0,3 kN/m
Balstu atstatums 5,0 m	0,2 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	8,4316 kg CO2e / 1 Metrs
Derīgais šķērsgriezums	24000 mm²
Derīgais šķērsgriezums	240 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē

Garums	6000 mm

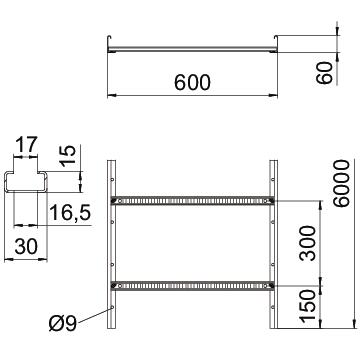

Izmērs	60x600x6000
Izmērs B	600 mm
Krāsa	cinks
Materiāls	Tērauds
Metāla biezums	1,5 mm
Nerūsējošs tērauds, kodināts	nē
Platums	600 mm
Sānu caurumi	jā
Sānu malas konstrukcija	plakans profils
Spraišļa atveres izmērs	16,50
Spraišļa stiprinājums	metināts
Spraišļu izpildījums	Caurumots profils
Virsma	karsti cinkots

Tehniskie dati

Slodzes diagramma, kabeļu trepes, tips LCIS 60

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Metāla biezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
LCIS 620 6 FT	6000 mm	200 mm	1,5 mm	nē	6209643	m	6 m
LCIS 630 6 FT	6000 mm	300 mm	1,5 mm	nē	6209645	m	6 m
LCIS 640 6 FT	6000 mm	400 mm	1,5 mm	nē	6209647	m	6 m
LCIS 650 6 FT	6000 mm	500 mm	1,5 mm	nē	6209649	m	6 m
LCIS 660 6 FT	6000 mm	600 mm	1,5 mm	nē	6209651	m	6 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Vāks ar grozāmu aizbīdni FT	DRL 600 FT	6051472	m	3 m
Garenais savienotājs FT	LVG 60 FT	6208843	Gabals	10 Gabals
Šarnīru savienojums FT	LGVG 60 FT	6208944	Gabals	10 Gabals
Elastīgais savienotājs	LDVG 60 FT	6208970	Gabals	2 Gabals
Daudzfunkcionālais savienotājs FT	LMFV 660 FT	6225738	Gabals	1 Gabals
90° līkums 60 FT	LB 90 660 R3 FT	6225070	Gabals	1 Gabals
T veida detaļa 60 FT	LT 660 R3 FT	6225238	Gabals	1 Gabals
Montāžas/atzarojuma detaļa 60 FT	LAA 660 R3 FT	6225878	Gabals	1 Gabals
Šarnīra līkuma elements 60 FT	LGBE 660 FT	6225478	Gabals	1 Gabals
Aizsargvāks 60	SKH 60 OR	6222537	Pāris	40 Pāris
Savienošanas detaļa FT	LAS 60 FT	6221378	Gabals	10 Gabals
Starpsiena 45 DD	TSG 45 DD	6062321	m	3 m
Stūra plāksne DD	LEB 25 DD	6221216	Gabals	1 Gabals
Stūra plāksne DD	LEB 50 DD	6221259	Gabals	1 Gabals
Ieliekama loksne DD	ELB-L 60 DD	6103368	m	3 m
