Kabeļu trepes LG 60, 3 m VS FT 3000 | 500 | 1,5 | nē | Tērauds | karsti cinkots

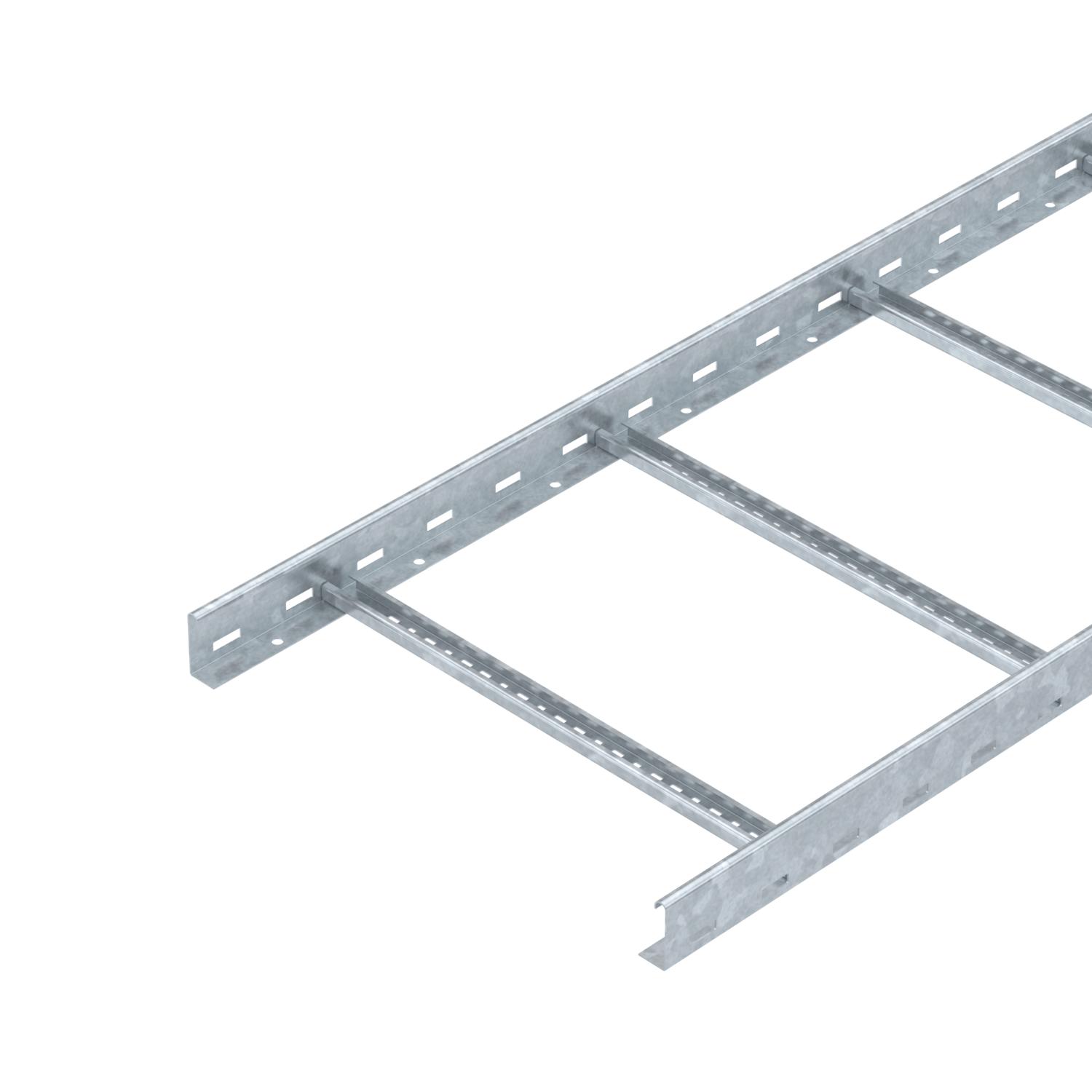

Kabeļu trepes LG 60, 3 m VS FT

Preces Nr. 6208574 | EAN 4012195434214

Preces Nr. / Tips

Garums	3000 mm

Platums

Metāla biezums	1,5 mm

Funkciju nodrošināšana

Materiāls	Tērauds

Virsma	karsti cinkots

Produkta apraksts

Produkta apraksts

Kabeļu trepes ar perforētu profila malu un malas augstumu 60 mm, ar iekniedētiem, uz augšu atvērtiem C profila spraišļiem (VS izpildījums).
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
Citi platumi ir pieejami pēc pieprasījuma.

Kabeļu trepes piegādā salocītā stāvoklī.

Kabeļus var montēt ar atbilstošu 2056 tipa kabeļu apskavu.

Kabeļu trepes, kuru platums ir no 200 mm līdz 400 mm, drīkst izmantot arī vertikālai montāžai kā vertikālas kabeļu trepes iekārtās, kuru elektriskās funkcijas jānodrošina saskaņā ar DIN 4102 12. daļu. Kabeļus var montēt ar 2056 tipa kabeļu apskavu, kuru atļauts izmantot funkciju nodrošināšanai.

Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem	300 mm
Augstums	60 mm
Balstu atstatums 1,5 m	3,1 kN/m
Balstu atstatums 2,0 m	2,25 kN/m
Balstu atstatums 2,5 m	1,5 kN/m
Balstu atstatums 3,0 m	1,1 kN/m
Balstu atstatums 3,5 m	0,75 kN/m
Balstu atstatums 4,0 m	0,45 kN/m
Balstu atstatums 4,5 m	0,3 kN/m
Balstu atstatums 5,0 m	0,15 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	7,9526 kg CO2e / 1 Metrs
Derīgais šķērsgriezums	248 cm²
Derīgais šķērsgriezums	24800 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē

Garums	3000 mm
Izmērs	60x500x3000
Izmērs B	500 mm
Krāsa	cinks
Materiāls	Tērauds
Metāla biezums	1,5 mm
Nerūsējošs tērauds, kodināts	nē
Platums	500 mm
Sānu caurumi	jā
Sānu malas konstrukcija	plakans profils
Spraišļa atveres izmērs	16,50
Spraišļa stiprinājums	kniedēts no vienas puses
Spraišļu izpildījums	Caurumots profils
Virsma	karsti cinkots

Tehniskie dati

LG 60 VS tipa kabeļu trepju slodzes diagramma

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Metāla biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
LG 620 VS 3 FT	3000 mm	200 mm	1,5 mm	jā	Tērauds	karsti cinkots	6208562	m	3 m
LG 630 VS 3 FT	3000 mm	300 mm	1,5 mm	jā	Tērauds	karsti cinkots	6208566	m	3 m
LG 640 VS 3 FT	3000 mm	400 mm	1,5 mm	jā	Tērauds	karsti cinkots	6208570	m	3 m
LG 650 VS 3 FT	3000 mm	500 mm	1,5 mm	nē	Tērauds	karsti cinkots	6208574	m	3 m
LG 660 VS 3 FT	3000 mm	600 mm	1,5 mm	nē	Tērauds	karsti cinkots	6208578	m	3 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Vāks ar grozāmu aizbīdni FT	DRL 500 FT	6051448	m	3 m
Garenais savienotājs FT	LVG 60 FT	6208843	Gabals	10 Gabals
Šarnīru savienojums FT	LGVG 60 FT	6208944	Gabals	10 Gabals
Elastīgais savienotājs	LDVG 60 FT	6208970	Gabals	2 Gabals
Daudzfunkcionālais savienotājs FT	LMFV 650 FT	6225736	Gabals	1 Gabals
90° līkums 60 FT	LB 90 650 R3 FT	6225068	Gabals	1 Gabals
T veida detaļa 60 FT	LT 650 R3 FT	6225236	Gabals	1 Gabals
Montāžas/atzarojuma detaļa 60 FT	LAA 650 R3 FT	6225876	Gabals	1 Gabals
Šarnīra līkuma elements 60 FT	LGBE 650 FT	6225476	Gabals	1 Gabals
Aizsargvāks 60	SKH 60 OR	6222537	Pāris	40 Pāris
Savienošanas detaļa FT	LAS 60 FT	6221378	Gabals	10 Gabals
Starpsiena 45 DD	TSG 45 DD	6062321	m	3 m
Stūra plāksne DD	LEB 25 DD	6221216	Gabals	1 Gabals
Stūra plāksne DD	LEB 50 DD	6221259	Gabals	1 Gabals
Ieliekama loksne DD	ELB-L 50 DD	6103364	m	3 m
