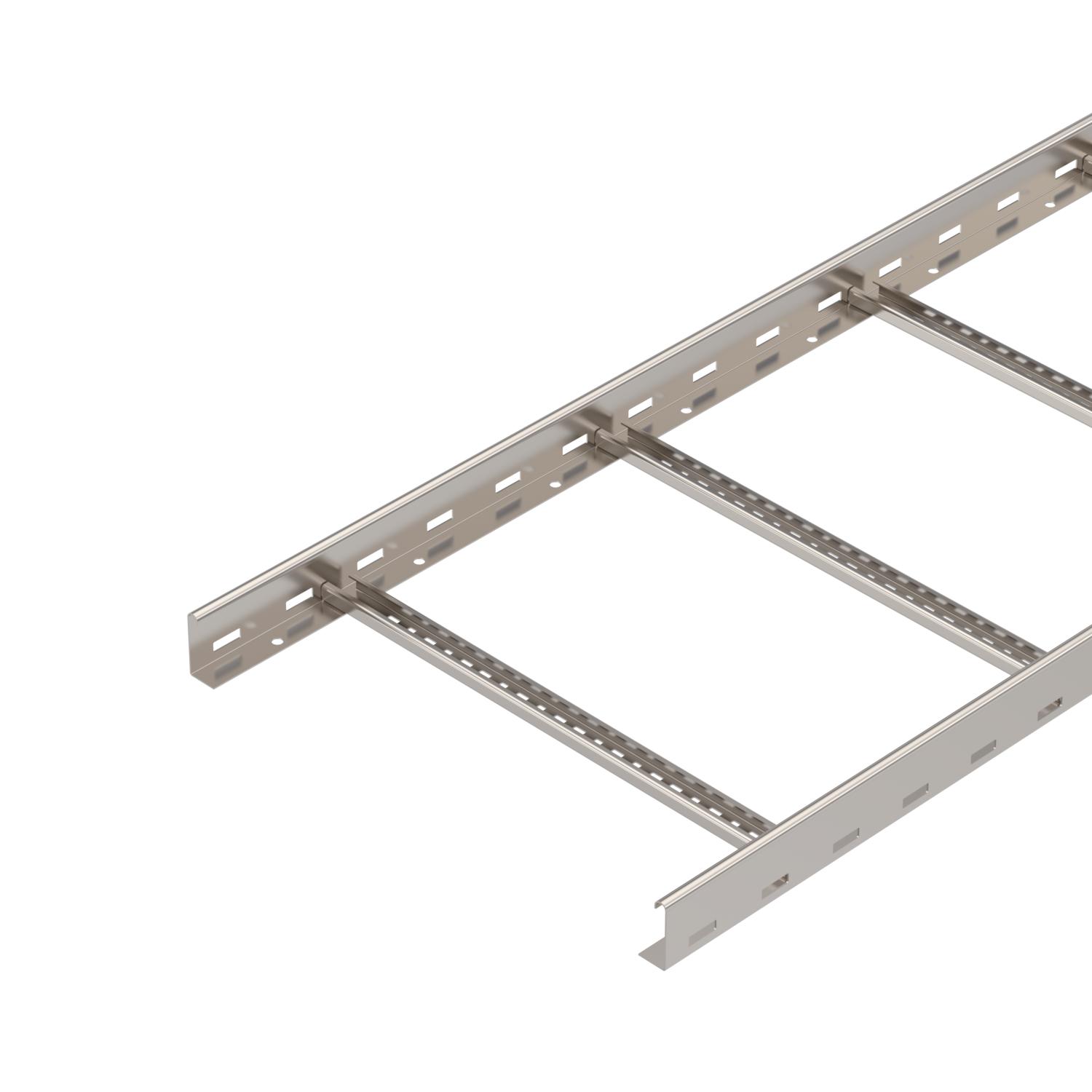

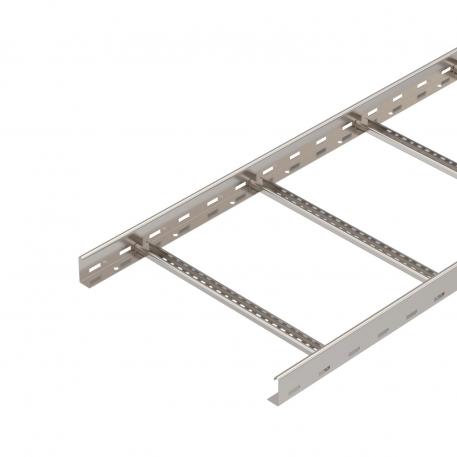

Kabeļu trepes LG 60, 6 m VS A2
Preces Nr. 6208709 | EAN 4012195064442
- Produkta apraksts
-
Produkta aprakstsKabeļu trepes ar perforētu profila malu un malas augstumu 60 mm, ar iekniedētiem, uz augšu atvērtiem C profila spraišļiem (VS izpildījums).
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
Kabeļu trepes piegādā salocītā stāvoklī.
Atbilstošo tipa 2056 piekarapskavu skatiet sadaļā par vertikālo kabeļu trepju sistēmām.
-
- Tehniskie dati
-
Tehniskie dati
Attālums starp spraišļiem 300 mm Derīgais šķērsgriezums 24800 mm² Derīgais šķērsgriezums 248 cm² Funkciju nodrošināšana nē Gara laiduma izpildījums nē Izmēri 60x500x6000 Izmērs 60x500x6000 Izstrādājuma sērija LG sērija Krāsa tērauda Materiāls Nerūsējošais tērauds 1.4301 Metāla biezums 1,5 mm Nerūsējošs tērauds, kodināts nē ROHS atbilstība jā Sānu caurumi jā Sānu malas konstrukcija plakans profils Spraišļa stiprinājums kniedēts no vienas puses Spraišļu izpildījums Caurumots profils Virsma neizolēts, apstrādāts Izmēri

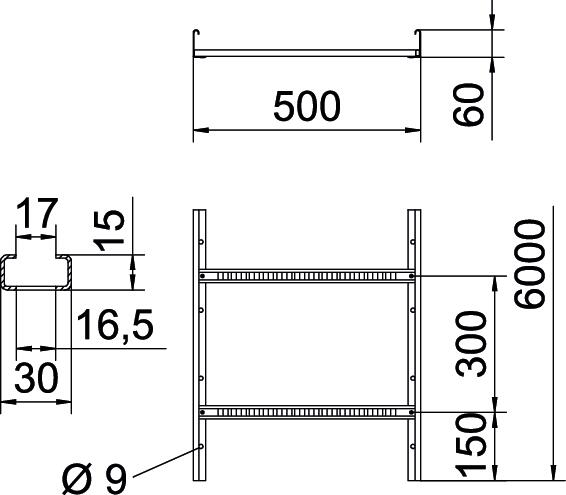

Augstums 60 mm Garums 6000 mm Izmērs B 500 mm Platums 500 mm Spraišļa atveres izmērs 16,50 Noslodze
Balstu atstatums 1,5 m 3,1 kN/m Balstu atstatums 2,0 m 2,25 kN/m Balstu atstatums 2,5 m 1,5 kN/m Balstu atstatums 3,0 m 1,1 kN/m Balstu atstatums 3,5 m 0,75 kN/m Balstu atstatums 4,0 m 0,45 kN/m Balstu atstatums 4,5 m 0,3 kN/m Balstu atstatums 5,0 m 0,15 kN/m CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 17,232 kg CO2e / 1 Metrs CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200 CO₂ Footprint (GWP) 17,232 kg CO₂e Declared Unit Metrs Declared Unit Quantity 1 Tehniskie dati
LG 60 VS tipa kabeļu trepju slodzes diagramma
-
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
-
Attālums starp balstiem, m
-
Profila izliece mm pie pieļaujamās slodzes kN/m
-
Slodzes shēma pārbaudes laikā
-
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
-
Profila izlieces līkne atkarībā no balstu attāluma
-
- Visi tipi
-
Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Vāks ar grozāmu aizbīdni A2
DRL 500 A2 6052959 3 m
90° līkums VS 60 A2
LBI 90 650 VS A2 7160089 1 Gabals Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Starpsiena 45 A2
TSG 45 A2 6062025 3 m
Skava starpsienas nostiprināšanai A2
KS KL A2 6062284 30 Gabals
Garenais savienotājs A2
LVG 60 A2 6208846 10 Gabals
Aizsargvāks 60
SKH 60 OR 6222537 40 Pāris - Lejupielādes
-
