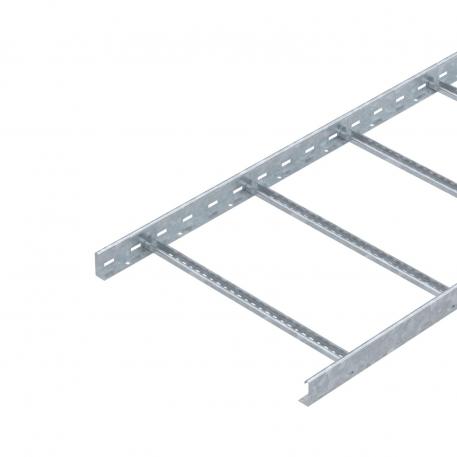

Kabeļu trepes LG 60, 6 m VS FT 6000 | 600 | 1,5 | nē | Tērauds | karsti cinkots

Kabeļu trepes LG 60, 6 m VS FT

Preces Nr. 6208661 | EAN 4012195064381

Preces Nr. / Tips

Garums	6000 mm

Platums

Metāla biezums	1,5 mm

Funkciju nodrošināšana

Materiāls	Tērauds

Virsma	karsti cinkots

Produkta apraksts

Produkta apraksts

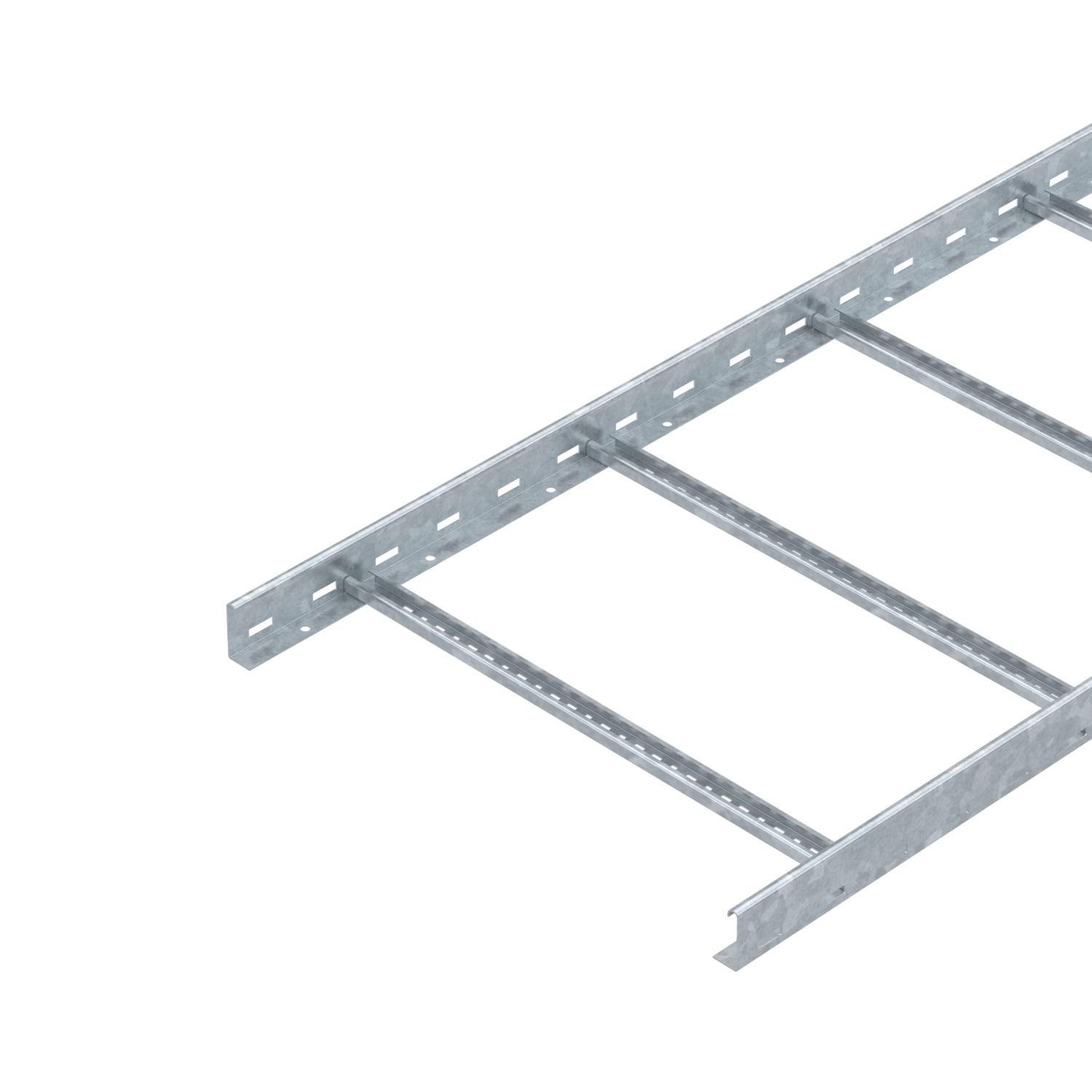

Kabeļu trepes ar perforētu profila malu un malas augstumu 60 mm, ar iekniedētiem, uz augšu atvērtiem C profila spraišļiem (VS izpildījums).
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.

Kabeļu trepes piegādā saliktā stāvoklī.

Atbilstošo 2056 tipa piekarapskavu atradīsit sadaļā par vertikālo kabeļu trepju sistēmām.

Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem	300 mm
Derīgais šķērsgriezums	29800 mm²
Derīgais šķērsgriezums	298 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Izmēri	60x600x6000
Izmērs	60x600x6000
Izstrādājuma sērija	LG sērija
Krāsa	cinks

Materiāls	Tērauds
Metāla biezums	1,5 mm
Nerūsējošs tērauds, kodināts	nē
ROHS atbilstība	jā
Sānu caurumi	jā
Sānu malas konstrukcija	plakans profils
Spraišļa stiprinājums	kniedēts no vienas puses
Spraišļu izpildījums	Caurumots profils
Virsma	karsti cinkots

Izmēri

Augstums	60 mm
Garums	6000 mm
Izmērs B	600 mm

Platums	600 mm
Spraišļa atveres izmērs	16,50

Noslodze

Balstu atstatums 1,5 m	3,1 kN/m
Balstu atstatums 2,0 m	2,25 kN/m
Balstu atstatums 2,5 m	1,5 kN/m
Balstu atstatums 3,0 m	1,1 kN/m

Balstu atstatums 3,5 m	0,75 kN/m
Balstu atstatums 4,0 m	0,45 kN/m
Balstu atstatums 4,5 m	0,3 kN/m
Balstu atstatums 5,0 m	0,15 kN/m

CO2 pēdas nospiedums (Product Carbon Footprint)

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	8,4166 kg CO2e / 1 Metrs
CO2 vērtības noteikšanas datums	2025-05-14T00:00:00.000+0200
CO₂ Footprint (GWP)	8,4166 kg CO₂e

Declared Unit	Metrs
Declared Unit Quantity	1

Tehniskie dati

LG 60 VS tipa kabeļu trepju slodzes diagramma

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Metāla biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
LG 620 VS 6 FT	6000 mm	200 mm	1,5 mm	jā	Tērauds	karsti cinkots	6208650	m	6 m
LG 630 VS 6 FT	6000 mm	300 mm	1,5 mm	jā	Tērauds	karsti cinkots	6208653	m	6 m
LG 640 VS 6 FT	6000 mm	400 mm	1,5 mm	jā	Tērauds	karsti cinkots	6208656	m	6 m
LG 650 VS 6 FT	6000 mm	500 mm	1,5 mm	nē	Tērauds	karsti cinkots	6208659	m	6 m
LG 660 VS 6 FT	6000 mm	600 mm	1,5 mm	nē	Tērauds	karsti cinkots	6208661	m	6 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Vāks ar grozāmu aizbīdni FT	DRL 600 FT	6051472	m	3 m
Garenais savienotājs FT	LVG 60 FT	6208843	Gabals	10 Gabals
Šarnīru savienojums FT	LGVG 60 FT	6208944	Gabals	10 Gabals
Elastīgais savienotājs	LDVG 60 FT	6208970	Gabals	2 Gabals
Daudzfunkcionālais savienotājs FT	LMFV 660 FT	6225738	Gabals	1 Gabals
90° līkums 60 FT	LB 90 660 R3 FT	6225070	Gabals	1 Gabals
T veida detaļa 60 FT	LT 660 R3 FT	6225238	Gabals	1 Gabals
Montāžas/atzarojuma detaļa 60 FT	LAA 660 R3 FT	6225878	Gabals	1 Gabals
Šarnīra līkuma elements 60 FT	LGBE 660 FT	6225478	Gabals	1 Gabals
Aizsargvāks 60	SKH 60 OR	6222537	Pāris	40 Pāris
Savienošanas detaļa FT	LAS 60 FT	6221378	Gabals	10 Gabals
Starpsiena 45 DD	TSG 45 DD	6062321	m	3 m
Stūra plāksne DD	LEB 25 DD	6221216	Gabals	1 Gabals
Stūra plāksne DD	LEB 50 DD	6221259	Gabals	1 Gabals
Ieliekama loksne DD	ELB-L 60 DD	6103368	m	3 m
