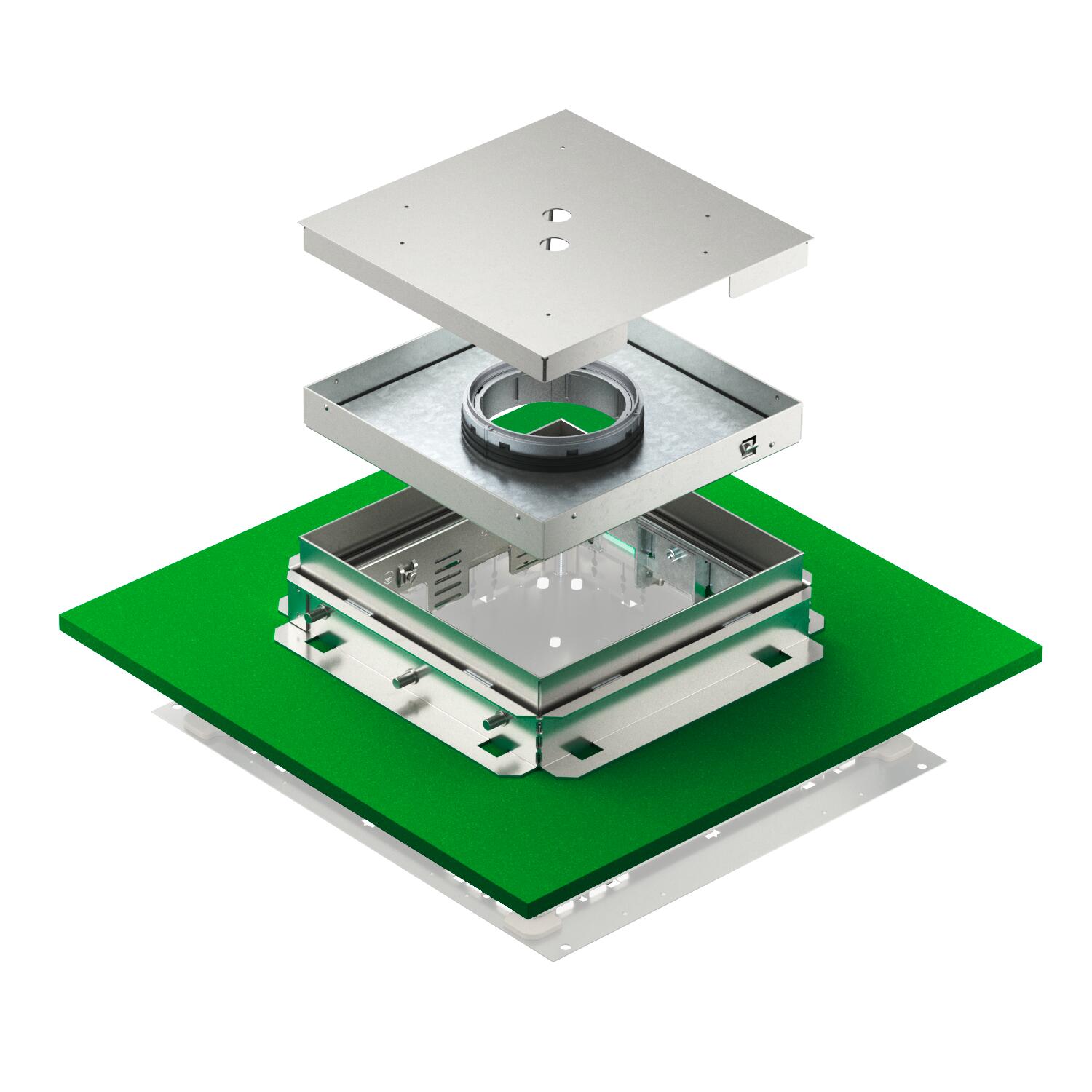

Kasete ar regulējamu augstumu caurulei, RKFNUZD3, nerūsošais tērauds

Preces Nr. 7409625 | EAN 4012197438685

Preces Nr. / Tips	7409625 / TRKFN 9 VS 350

Grīdas augstums min.	136 mm

Grīdas seguma biezums	25 mm

Izmērs H	81 mm

Kabeļu izvada izpildījums	Iegremdējams tubuss

Nominālais lielums ierīču iebūvēšanas vienībai	9

Produkta apraksts

Produkta apraksts

Augstumā regulējamas un atdalāmas kvadrātveida kasetes ir paredzētas ierīču montāžai zemgrīdas pieslēgumu kārbās UGD-3 vienā līmenī ar grīdu. Atkarībā no izpildījuma tās ir piemērotas sausā, mitrā un slapjā veidā kopjamām grīdām. Kasete balstās uz kārbas augšējā rāmī nostiprinātiem stiprinājuma leņķiem, ar kuriem kaseti var noregulēt atbilstoši grīdas seguma augšmalai. Ar stiprinājuma leņķiem kasete ir atdalīta no pārsedzes. Pieslēgumu kārbai ir nepieciešama atbilstoša montāžas atvere un šī iemesla dēļ tai ir vajadzīgs montāžas vāks ar atbilstošu montāžas atveri. Kasetes ir izgatavotas no tērauda vai misiņa. Visām kasetēm ir 4 mm bieza tērauda plāksne, lai varētu droši izturēt radīto noslogojumu. Kasetes ir pieejamas atbilstoši dažāda biezuma grīdas segumiem no 20 līdz 25 mm.

Height-adjustable cassette with tube body. For the installation of 3 universal supports UT4 for 9 single installation devices with support ring/support clamp or 12 Modul 45® devices. The delivery includes a screed protection lid made from aluminium (can be sanded), a matching mounting lid for fixing the cassette tube body and an ISO apron for the decoupling of the underfloor connection socket. The tube body is not included in the scope of delivery.

Tehniskie dati

Tehniskie dati

Aizsardzības pakāpes IK kods	IK10
Aizsardzības veids (IP) izmantošanas stāvoklī	IP20
Aizsardzības veids (IP) neizmantotā stāvoklī	IP55
Atdalāms	jā
Atļaujas	VDE
Augstuma regulēšanas diapazons maks.	110 mm
Augstuma regulēšanas diapazons min.	69 mm
Augstums	81 mm
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	51,324 kg CO2e / 1 Gabals
Garums	243 mm
Grīdas augstums min.	136 mm
Grīdas kopšana	mitrs
Grīdas līmeņa augstums maks.	110 mm
Grīdas līmeņa augstums min.	69 mm
Grīdas seguma biezums	25 mm
Iebūvējamo ierīču skaits	12
Iebūvēšanas dziļums	136 mm

Iekārtas stiprinājums ierīču kārbu nostiprināšanai	nē

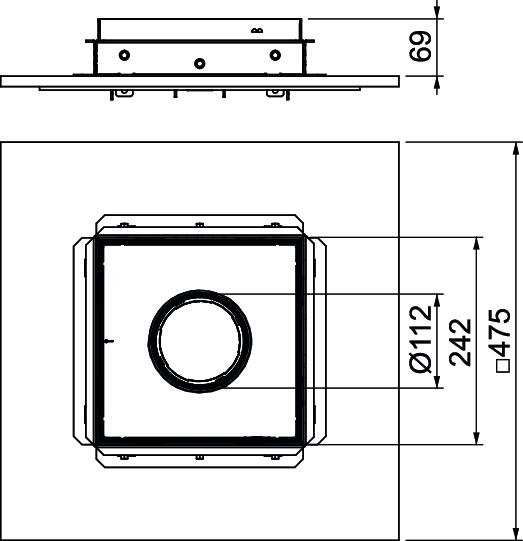

Izmērs	243x243x118
Izmērs H	81 mm
Izpildījums	kvadrātisks
Kabeļu izvada izpildījums	Iegremdējams tubuss
Lielas slodzes versija	nē
Materiāls	Nerūsējošais tērauds 1.4301
Montāžas sistēmas tips	UT4
Nominālais lielums ierīču iebūvēšanas vienībai	9
Piemērots dubulto grīdu montāžai	nē
Piemērots iebūvēšanai dobās grīdās	nē
Platums	243 mm
Standarts	EN 50085-2-2
Universālo balstu skaits	3 x UT4
Vadu izvadu skaits	1
Vertikālā slodze, liels laukums	līdz 5 000 N
Vertikālā slodze, mazs laukums	līdz 3 000 N

Visi tipi

Visi tipi

Tips	Grīdas augstums min.	Grīdas seguma biezums	Izmērs H	Kabeļu izvada izpildījums	Nominālais lielums ierīču iebūvēšanas vienībai	Preces Nr.	Daudzums	mazākā pārd. vien.
TRKFN 9 VS 350	136 mm	25 mm	81 mm	Iegremdējams tubuss	9	7409625	Gabals	1 Gabals

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Tubuss ar nosegplāksni, ar rokturi, ietvarkasetei un iestatāmai kasetei	TUK2 GV	7428140	Gabals	1 Gabals
Universālais balsts UT4, ar nosegplāksni Modul 45® ierīcēm, sistēmas garums 208 mm	UT4 45 4	7408727	Gabals	1 Gabals
