Kasete ar regulējamu augstumu, paredz. futrālim, RKFN, nerūsējošais tērauds 105 | 150 | 20 | 105 | Iegremdējams tubuss | 9

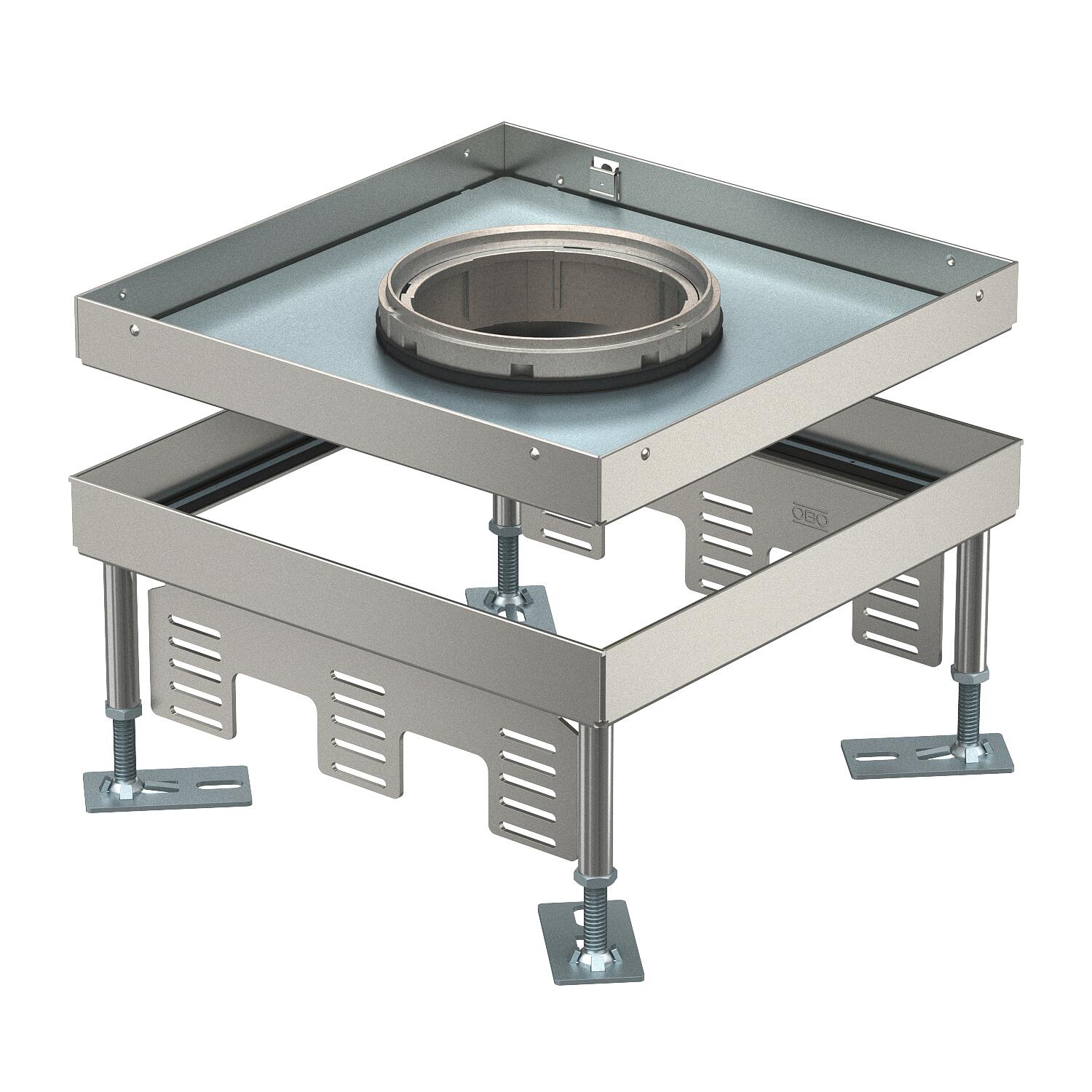

Kasete ar regulējamu augstumu, paredz. futrālim, RKFN, nerūsējošais tērauds

Preces Nr. 7408980 | EAN 4012197278175

Preces Nr. / Tips	7408980 / RKFN3 9 VS 20

Grīdas augstums min.	105 mm

Grīdas augstums maks.	150 mm

Grīdas seguma biezums	20 mm

Izmērs H	105 mm

Kabeļu izvada izpildījums	Iegremdējams tubuss

Nominālais lielums ierīču iebūvēšanas vienībai	9

Produkta apraksts

Produkta apraksts

Līmeņojama kvadrātveida kasete tubusam ar nominālo izmēru 9, paredzēta montāžas ierīču uzstādīšanai gaisa vadu sistēmās, paceltās un dobās grīdās sausās vai mitrās grīdās iekštelpās. Piemērota tikai gludiem grīdas segumiem.

3 universālo balstu UT4 montāžai 9 atsevišķām instalācijas ierīcēm ar balstgredzenu/stīpas veida rokturi vai 12 moduļa 45 ierīcēm. Var uzstādīt 3 APMT5 nosegplāksnes. Caurule neietilpst piegādes komplektā.
Līmeņojama kvadrātveida kasete tubusam ar nominālo izmēru 9, paredzēta montāžas ierīču uzstādīšanai gaisa vadu sistēmās, paceltās un dobās grīdās sausās vai mitrās grīdās iekštelpās. Montāžai zemgrīdas kārbās UZD 250, UZD 350 attiecīgi apvienojumā ar montāžas vāku DUG…/9. Piemērota tikai gludiem grīdas segumiem.

Līmeņojama kasete, 3 nodalījumi, var uzstādīt 3 APMT5 pārseguma plāksnes.

Tehniskie dati

Tehniskie dati

Aizsardzības pakāpes IK kods	IK10
Aizsardzības veids (IP) izmantošanas stāvoklī	IP20
Aizsardzības veids (IP) neizmantotā stāvoklī	IP55
Atdalāms	nē
Atļaujas	VDE
Augstuma regulēšanas diapazons maks.	150 mm
Augstuma regulēšanas diapazons min.	105 mm
Grīdas augstums maks.	150 mm
Grīdas augstums min.	105 mm
Grīdas izgriezums/montāžas atvere	244x244
Grīdas kopšana	mitrs
Grīdas seguma biezums	20 mm
Iebūvējamo ierīču skaits	12
Iebūvēšanas dziļums	105 mm
Iebūvēšanas izmēra garums	244 mm
Iebūvēšanas izmēra platums	244 mm

Iekārtas stiprinājums ierīču kārbu nostiprināšanai	nē
Izmērs	243x243x100
Izpildījums	kvadrātisks
Kabeļu izvada izpildījums	Iegremdējams tubuss
Lielas slodzes versija	nē
Materiāls	Nerūsējošais tērauds
Montāžas sistēmas tips	UT4
Nominālais lielums ierīču iebūvēšanas vienībai	9
Piemērots dubulto grīdu montāžai	jā
Piemērots iebūvēšanai dobās grīdās	jā
Standarts	EN 50085-2-2
Universālo balstu skaits	3 x UT4
Vadu izvadu skaits	1
Vertikālā slodze, liels laukums	līdz 5 000 N
Vertikālā slodze, mazs laukums	līdz 3 000 N

Izmēri

Augstums	105 mm
Garums	243 mm

Izmērs H	105 mm
Platums	243 mm

CO2 pēdas nospiedums (Product Carbon Footprint)

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	22,1925 kg CO2e / 1 Gabals
CO2 vērtības noteikšanas datums	2025-05-14T00:00:00.000+0200
CO₂ Footprint (GWP)	22,1925 kg CO₂e

Declared Unit (LCA)	Gabals
Declared Unit Quantity (LCA)	1

Visi tipi

Visi tipi

Tips	Grīdas augstums min.	Grīdas augstums maks.	Grīdas seguma biezums	Izmērs H	Kabeļu izvada izpildījums	Nominālais lielums ierīču iebūvēšanas vienībai	Preces Nr.	Daudzums	mazākā pārd. vien.
RKFN3 9 VS 20	105 mm	150 mm	20 mm	105 mm	Iegremdējams tubuss	9	7408980	Gabals	1 Gabals

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Augstuma regulators RKNEV2	RK NEV2 110	7405815	VPE	10 VPE
Tubuss ar nosegplāksni, ar rokturi, ietvarkasetei un iestatāmai kasetei	TUK2 GV	7428140	Gabals	1 Gabals
Skaņas aizsarguzliktnis	SRS 4	7405798	Gabals	100 Gabals
Montāžas vāks 350, nominālais izmērs 9	DUG 350-3 9	7400513	Gabals	1 Gabals
Universālais balsts UT4, ar nosegplāksni Modul 45® ierīcēm, sistēmas garums 208 mm	UT4 45 4	7408727	Gabals	1 Gabals
