Kasete ar regulējamu augstumu, RKFN, nerūsošais tērauds 110 | 155 | 25 | 110 | 4

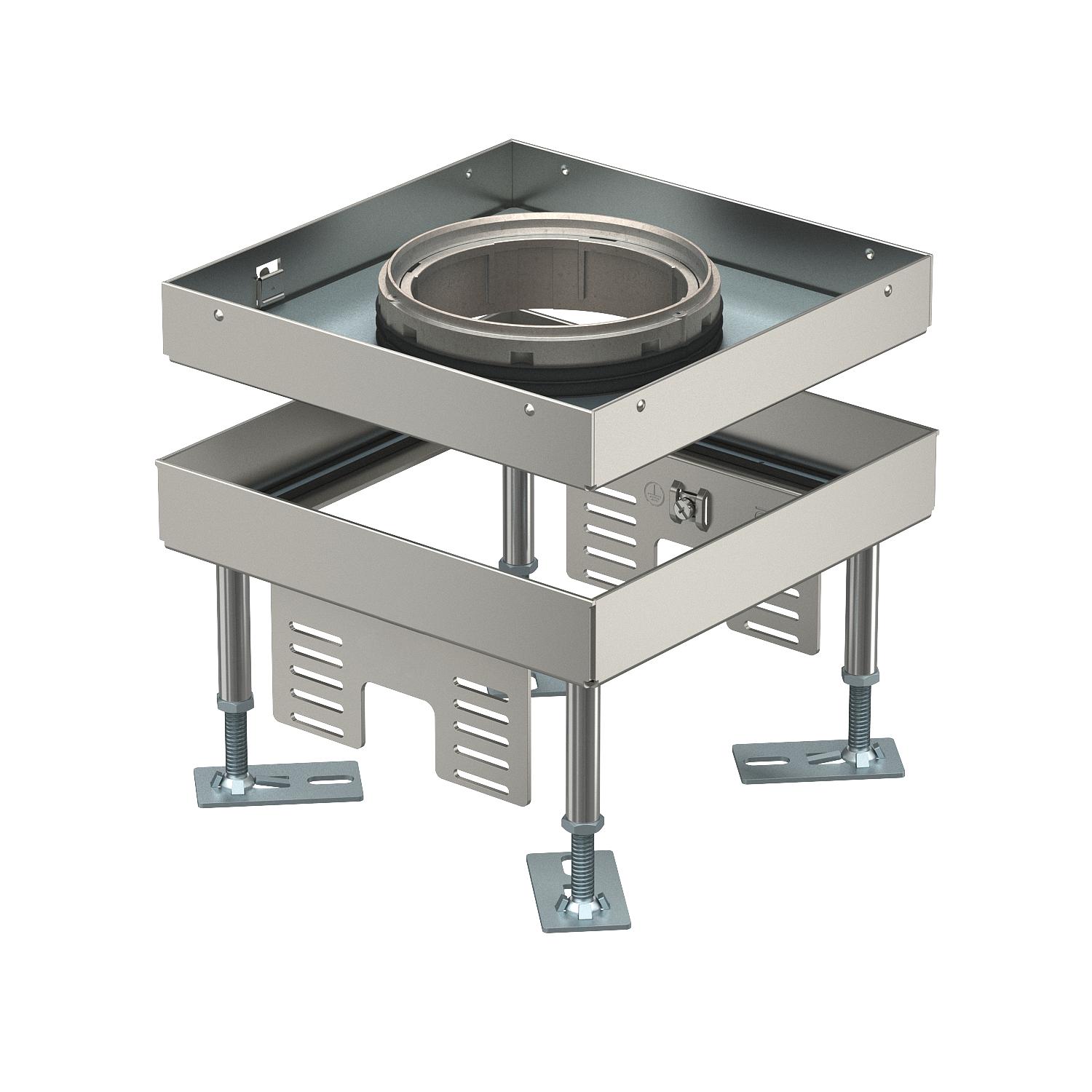

Kasete ar regulējamu augstumu, RKFN, nerūsošais tērauds

Preces Nr. 7408962 | EAN 4012197278144

Preces Nr. / Tips

Grīdas augstums min.

Grīdas augstums maks.

Grīdas seguma biezums

Izmērs H

Nominālais lielums ierīču iebūvēšanas vienībai	4

Produkta apraksts

Produkta apraksts

Caurulei paredzēta kvadrātveida kasete ar regulējamu augstumu un nominālo izmēru 4 instalējamo ierīču iebūvēšanai kanālu sistēmās, dubultajās un dobajās grīdās, sausā vai slapjā veidā kopjamās grīdās iekštelpās. Aizsardzības klase: IPX5.
2 universālo balstu UT3 montāžai 4 atsevišķām instalācijas ierīcēm ar balstgredzenu/stīpas veida rokturi vai 6 Modul 45® ierīcēm. Var uzstādīt 2 APMT2 nosegplāksnes. Caurule neietilpst piegādes komplektā.

Tehniskie dati

Tehniskie dati

Aizsardzības pakāpes IK kods	IK10
Aizsardzības veids (IP) izmantošanas stāvoklī	IP20
Aizsardzības veids (IP) neizmantotā stāvoklī	IP55
Atdalāms	nē
Atļaujas	VDE
Augstuma regulēšanas diapazons maks.	155 mm
Augstuma regulēšanas diapazons min.	110 mm
Augstums	110 mm
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	16,3325 kg CO2e / 1 Gabals
Garums	199 mm
Grīdas augstums maks.	155 mm
Grīdas augstums min.	110 mm
Grīdas izgriezums/montāžas atvere	201x201
Grīdas kopšana	mitrs
Grīdas seguma biezums	25 mm
Iebūvējamo ierīču skaits	6
Iebūvēšanas dziļums	110 mm
Iebūvēšanas izmēra garums	201 mm

Iebūvēšanas izmēra platums	201 mm
Iekārtas stiprinājums ierīču kārbu nostiprināšanai	nē

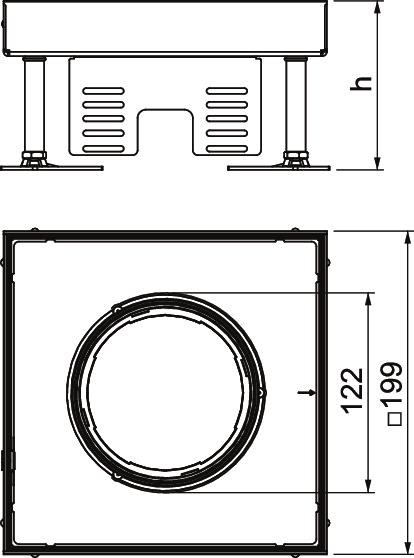

Izmērs	199x199x105
Izmērs H	110 mm
Izpildījums	kvadrātisks
Kabeļu izvada izpildījums	Iegremdējams tubuss
Lielas slodzes versija	nē
Materiāls	Nerūsējošais tērauds
Montāžas sistēmas tips	UT3
Nominālais lielums ierīču iebūvēšanas vienībai	4
Piemērots dubulto grīdu montāžai	jā
Piemērots iebūvēšanai dobās grīdās	jā
Platums	199 mm
Standarts	EN 50085-2-2
Universālo balstu skaits	2 x UT3
Vadu izvadu skaits	1
Vertikālā slodze, liels laukums	līdz 5 000 N
Vertikālā slodze, mazs laukums	līdz 3 000 N

Visi tipi

Visi tipi

Tips	Grīdas augstums min.	Grīdas augstums maks.	Grīdas seguma biezums	Izmērs H	Nominālais lielums ierīču iebūvēšanas vienībai	Preces Nr.	Daudzums	mazākā pārd. vien.
RKFN3 4 VS 20	105 mm	150 mm	20 mm	105 mm	4	7408960	Gabals	1 Gabals
RKFN3 4 VS 25	110 mm	155 mm	25 mm	110 mm	4	7408962	Gabals	1 Gabals

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Augstuma regulators RKNEV2	RK NEV2 110	7405815	VPE	10 VPE
Tubuss ar nosegplāksni, ar rokturi, ietvarkasetei un iestatāmai kasetei	TUK2 GV	7428140	Gabals	1 Gabals
Skaņas aizsarguzliktnis	SRS 4	7405798	Gabals	100 Gabals
Mozaīkas grīdas šablons kasetēm ar regulējamu augstumu, nominālais lielums 4	SK RK4	7404380	Gabals	5 Gabals
Montāžas vāks 350, nominālais izmērs 4	DUG 350-3 4	7400505	Gabals	1 Gabals
Universālais balsts UT3, ar nosegplāksni Modul 45® ierīcēm, sistēmas garums 165 mm	UT3 45 3	7408723	Gabals	1 Gabals
