Kasete ar regulējamu augstumu servisa lūkai, RKNUZD3, nerūsošais tērauds
Preces Nr. 7409621 | EAN 4012197438616
- Produkta apraksts
-
Produkta aprakstsAugstumā regulējamas un atdalāmas kvadrātveida kasetes ir paredzētas ierīču montāžai zemgrīdas pieslēgumu kārbās UGD-3 vienā līmenī ar grīdu. Atkarībā no izpildījuma tās ir piemērotas sausā, mitrā un slapjā veidā kopjamām grīdām. Kasete balstās uz kārbas augšējā rāmī nostiprinātiem stiprinājuma leņķiem, ar kuriem kaseti var noregulēt atbilstoši grīdas seguma augšmalai. Ar stiprinājuma leņķiem kasete ir atdalīta no pārsedzes. Pieslēgumu kārbai ir nepieciešama atbilstoša montāžas atvere un šī iemesla dēļ tai ir vajadzīgs montāžas vāks ar atbilstošu montāžas atveri. Kasetes ir izgatavotas no tērauda vai misiņa. Visām kasetēm ir 4 mm bieza tērauda plāksne, lai varētu droši izturēt radīto noslogojumu. Kasetes ir pieejamas atbilstoši dažāda biezuma grīdas segumiem no 20 līdz 25 mm.

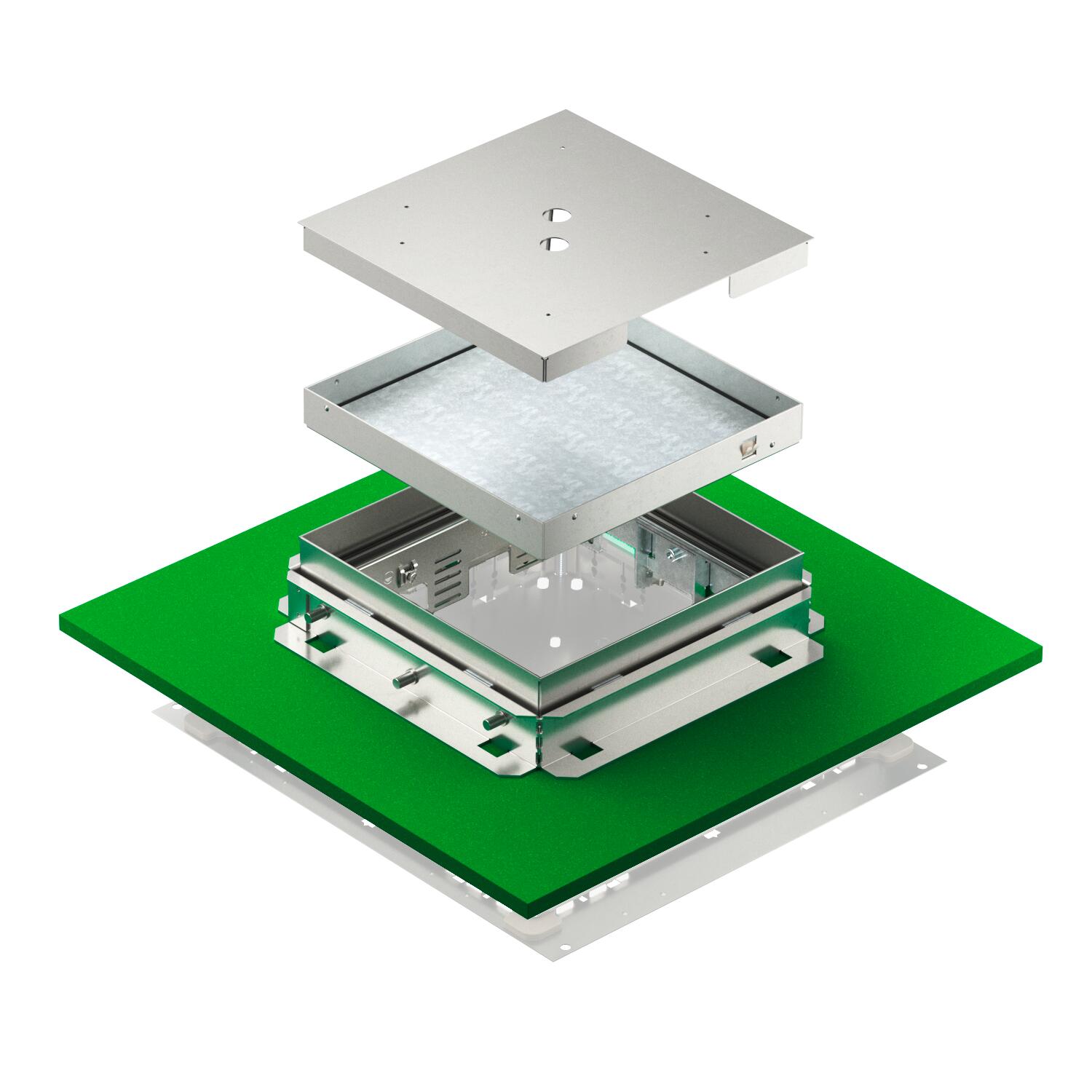

Height-adjustable cassette with blanking cover. The scope of delivery contains an aluminium screed protection cover (grindable), a suitable mounting lid to fix the cassette lined body and an ISO apron for decoupling from the underfloor connection socket.
-
- Tehniskie dati
-
Tehniskie dati

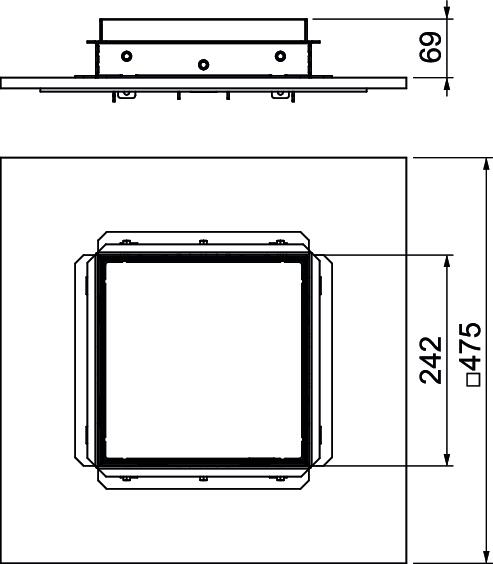

Aizsardzības pakāpes IK kods IK10 Aizsardzības veids (IP) izmantošanas stāvoklī IP00 Aizsardzības veids (IP) neizmantotā stāvoklī IP55 Atdalāms jā Atļaujas VDE Augstuma regulēšanas diapazons maks. 110 mm Augstuma regulēšanas diapazons min. 69 mm Augstums 81 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 49,4163 kg CO2e / 1 Gabals Garums 243 mm Grīdas augstums min. 136 mm Grīdas kopšana mitrs Grīdas līmeņa augstums maks. 110 mm Grīdas līmeņa augstums min. 69 mm Grīdas seguma biezums 25 mm Iebūvēšanas dziļums 136 mm Iekārtas stiprinājums ierīču kārbu nostiprināšanai nē Izmērs 243x243x118 Izmērs H 81 mm Izpildījums kvadrātisks Kabeļu izvada izpildījums Nav kabeļu izvada Lielas slodzes versija nē Materiāls Nerūsējošais tērauds 1.4301 Montāžas sistēmas tips UT4 Nominālais lielums ierīču iebūvēšanas vienībai 9 Piemērots dubulto grīdu montāžai nē Piemērots iebūvēšanai dobās grīdās nē Platums 243 mm Standarts EN 50085-2-2 Vertikālā slodze, liels laukums līdz 5 000 N Vertikālā slodze, mazs laukums līdz 3 000 N - Visi tipi
- Lejupielādes
-
Montāžas instrukcija Garā montāžas instrukcija kasetēm bezšuvju grīdām TRK , 0.55MB , pdfMontāžas instrukcija Īsā montāžas instrukcija kasetēm bezšuvju grīdām TRK , 1.87MB , pdf
