Kasete ar regulējamu augstumu servisa lūkai, RKNUZD3, nerūsošais tērauds
Preces Nr. 7409495 | EAN 4012197378325
- Produkta apraksts
-

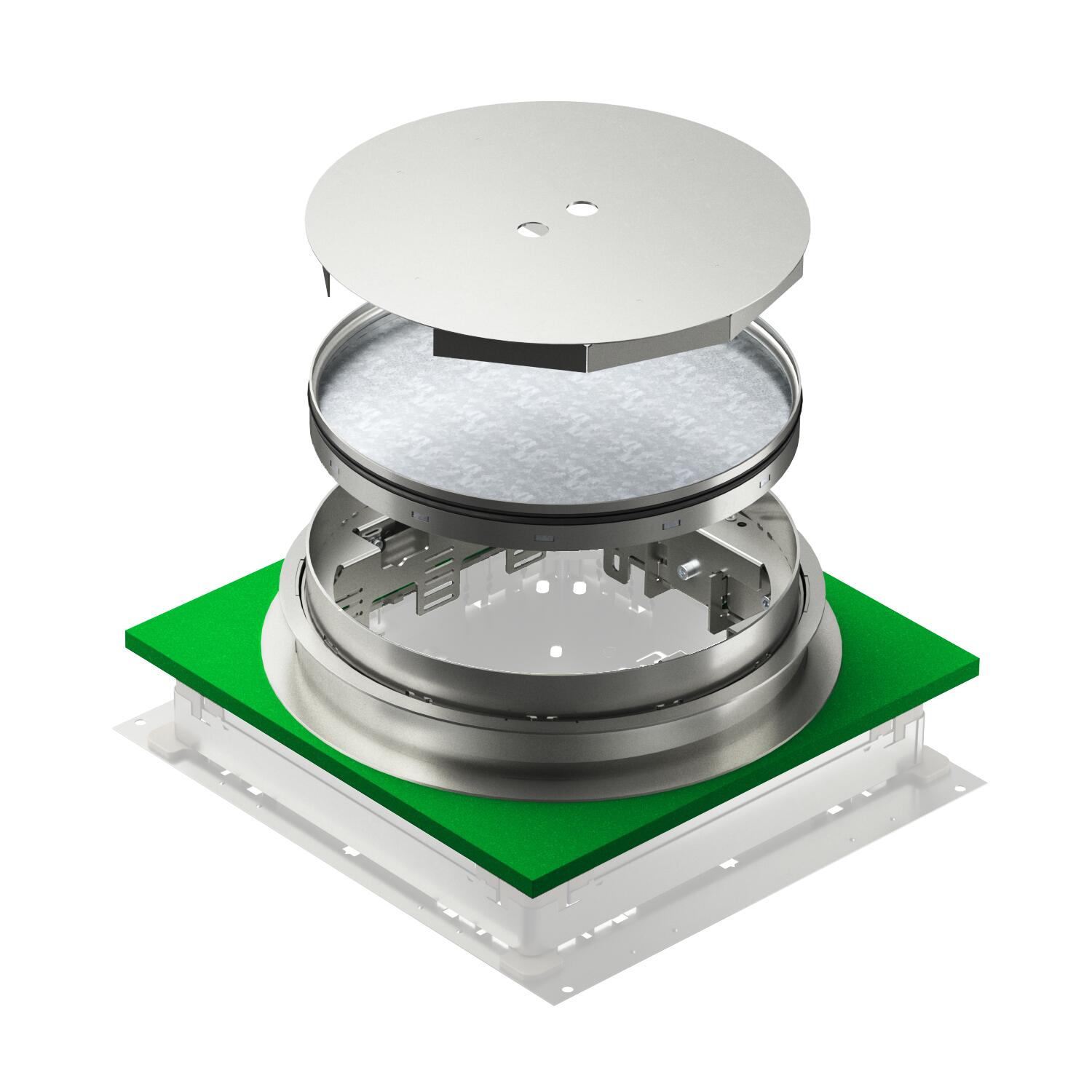

Produkta aprakstsAugstumā regulējamas un atdalāmas apaļās kasetes ir paredzētas ierīču montāžai zemgrīdas pieslēgumu kārbās UGD-3 vienā līmenī ar grīdu. Atkarībā no izpildījuma tās ir piemērotas sausā, mitrā un slapjā veidā kopjamām grīdām Kasete balstās uz kārbas augšējā rāmī nostiprinātiem stiprinājuma leņķiem, ar kuriem kaseti var noregulēt arī atbilstoši grīdas seguma augšmalai. Ar stiprinājuma leņķiem kasete ir atdalīta no pārsedzes. Pieslēgumu kārbai ir nepieciešama atbilstoša montāžas atvere un šī iemesla dēļ tai ir vajadzīgs montāžas vāks ar atbilstošu montāžas atveri. Kasetes ir izgatavotas no tērauda vai misiņa. Visām kasetēm ir 4 mm bieza tērauda plāksne, lai varētu droši izturēt radīto noslogojumu. Kasetes ir pieejamas atbilstoši dažāda biezuma grīdas segumiem no 20 līdz 25 mm.
Nivellierbare Kassette mit Blindddeckel. Im Lieferumfang enthalten sind ein Estrichschutzdeckel aus Aluminium (überschleifbar), ein passender Montagedeckel zur Fixierung des Kassetten-Schalkörpers und eine ISO-Schürze zur Entkopplung von der Unterflur-Anschlussdose.
-
- Tehniskie dati
-
Tehniskie dati

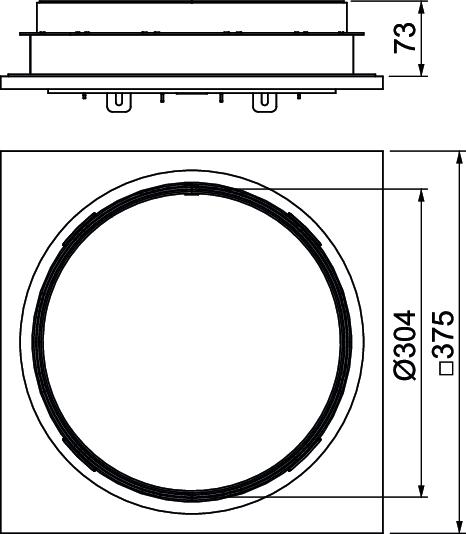

Aizsardzības pakāpes IK kods IK10 Aizsardzības veids (IP) izmantošanas stāvoklī IP00 Aizsardzības veids (IP) neizmantotā stāvoklī IP44 Atdalāms jā Atļaujas VDE Augstuma regulēšanas diapazons maks. 113 mm Augstuma regulēšanas diapazons min. 73 mm Augstums 85 mm Grīdas augstums min. 140 mm Grīdas kopšana mitrs Grīdas līmeņa augstums maks. 113 mm Grīdas līmeņa augstums min. 73 mm Grīdas seguma biezums 25 mm Iebūvēšanas dziļums 140 mm Iekārtas stiprinājums ierīču kārbu nostiprināšanai nē Izmērs Ø304x85 Izpildījums apaļš Kabeļu izvada izpildījums Nav kabeļu izvada Lielas slodzes versija nē Materiāls Nerūsējošais tērauds 1.4301 Montāžas sistēmas tips UT4 Nominālais lielums ierīču iebūvēšanas vienībai R9 Piemērots dubulto grīdu montāžai nē Piemērots iebūvēšanai dobās grīdās nē Standarts EN 50085-2-2 Vertikālā slodze, liels laukums līdz 5 000 N Vertikālā slodze, mazs laukums līdz 3 000 N - Visi tipi
- Lejupielādes
-
Montāžas instrukcija Mozaīkas grīdas kasete, apaļa , 0.55MB , pdf
