Kasete ar regulējamu augstumu un kabeļa izvadu, RKSN, misiņš 105 | 150 | 20 | 105 | Pagriežams kabeļa izvads | 9

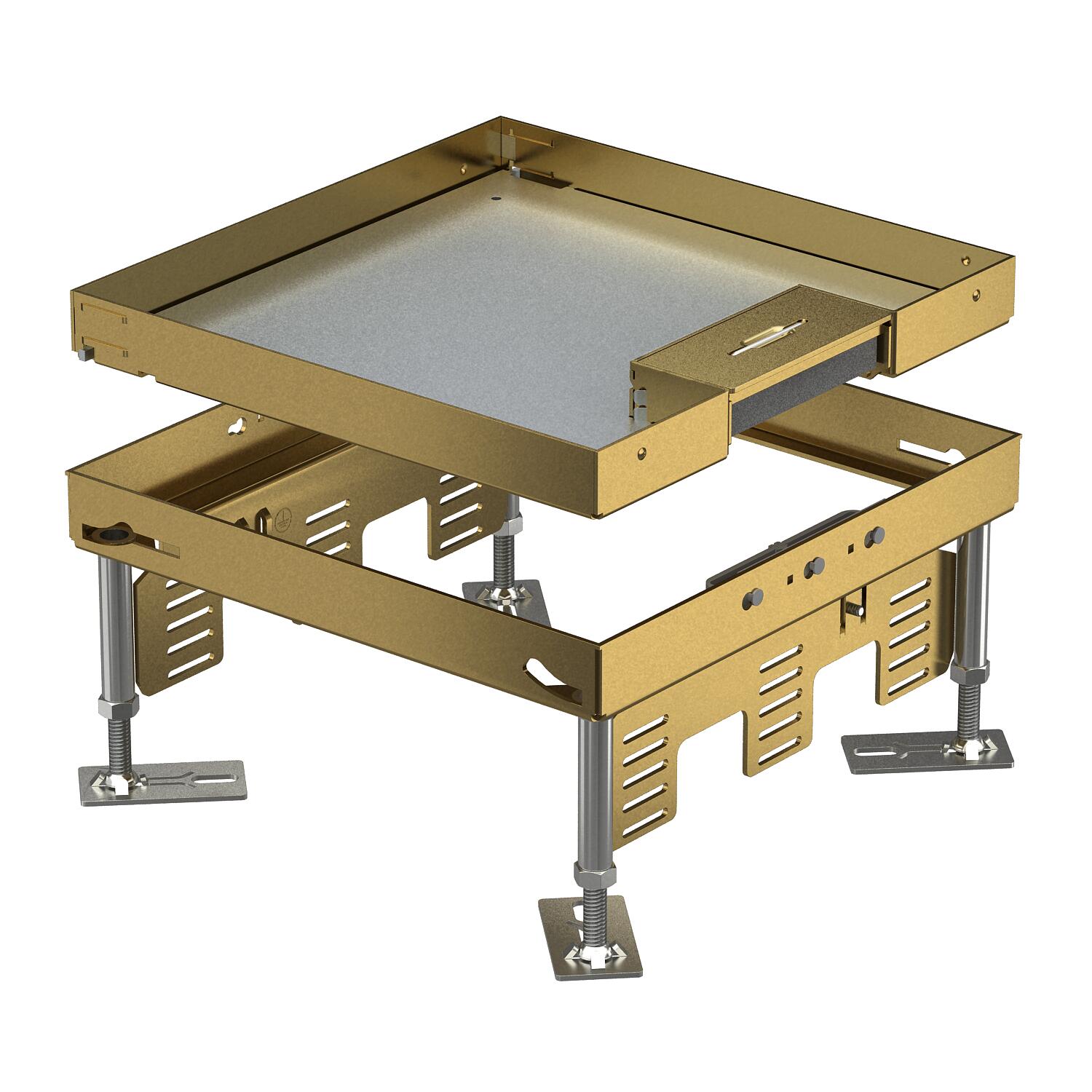

Kasete ar regulējamu augstumu un kabeļa izvadu, RKSN, misiņš

Preces Nr. 7409212 | EAN 4012195867173

Preces Nr. / Tips

Grīdas augstums min.

Grīdas augstums maks.

Grīdas seguma biezums

Izmērs H

Kabeļu izvada izpildījums	Pagriežams kabeļa izvads

Nominālais lielums ierīču iebūvēšanas vienībai	9

Produkta apraksts

Produkta apraksts

Nominālā izmēra 9 kasete ar regulējamu augstumu un kabeļu izeju instalējamo ierīču montāžai sausā vai slapjā veidā kopjamās grīdās iekštelpās.
3 universālo balstu UT4 montāžai 9 atsevišķām instalācijas ierīcēm ar balstgredzenu/stīpas veida rokturi vai 12 moduļa 45 ierīcēm.

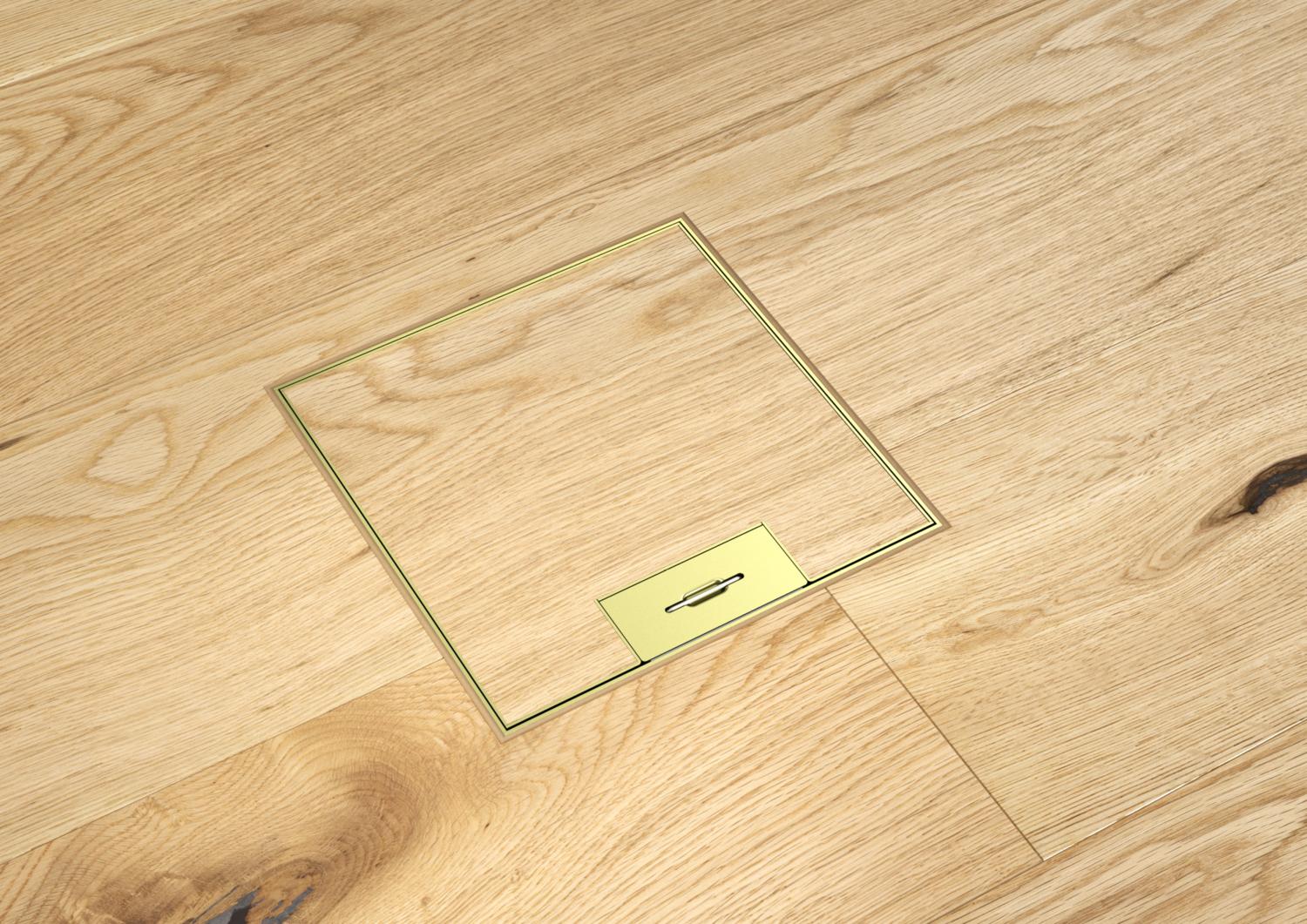

Kvadrātveida kasete ar regulējamu augstumu, 3 sekciju, ar nominālā izmēra 9 vadu izeju instalējamo ierīču montāžai. Piemērota lietošanai kanālu sistēmās, dubultajās un dobajās grīdās, sausā veidā kopjamās grīdās iekštelpās. Var uzstādīt 3 APMT5 nosegplāksnes. Piemērota tikai gludiem grīdas segumiem.

Tehniskie dati

Tehniskie dati

Aizsardzības pakāpes IK kods	IK10
Aizsardzības veids (IP) izmantošanas stāvoklī	IP20
Aizsardzības veids (IP) neizmantotā stāvoklī	IP40
Atdalāms	nē
Atļaujas	VDE
Augstuma regulēšanas diapazons maks.	150 mm
Augstuma regulēšanas diapazons min.	105 mm
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	14,0497 kg CO2e / 1 Gabals
Grīdas augstums maks.	150 mm
Grīdas augstums min.	105 mm
Grīdas kopšana	sauss
Grīdas seguma biezums	20 mm
Iebūvējamo ierīču skaits	12
Iebūvēšanas dziļums	105 mm
Iebūvēšanas izmēra garums	244 mm
Iebūvēšanas izmēra platums	244 mm

Iekārtas stiprinājums ierīču kārbu nostiprināšanai	jā
Ierīču kārbu skaits	3

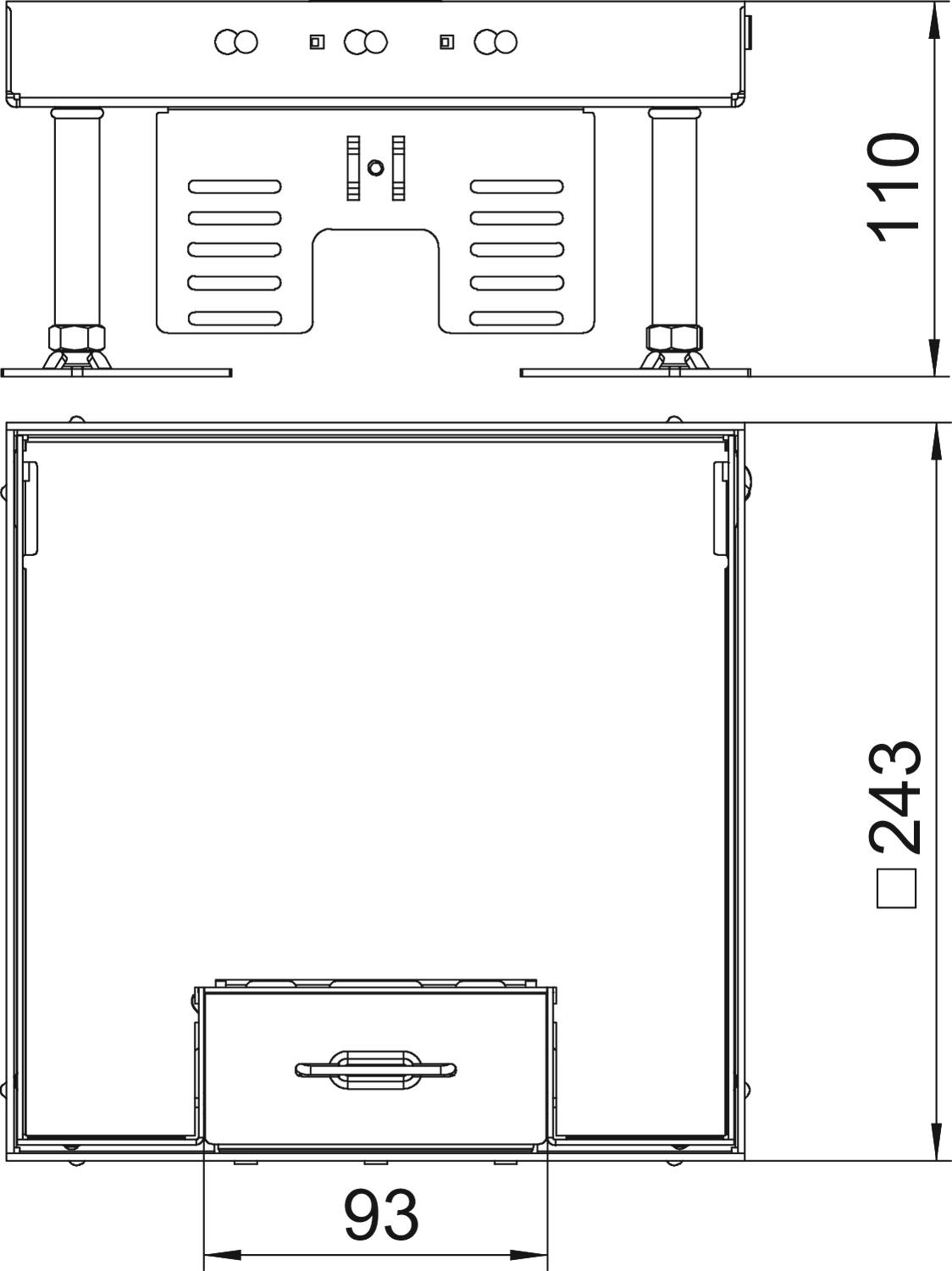

Izmērs	243x243mm
Izmērs H	105 mm
Izpildījums	kvadrātisks
Kabeļu izvada izpildījums	Pagriežams kabeļa izvads
Lielas slodzes versija	nē
Materiāls	misiņa
Montāžas sistēmas tips	UT4
Nominālais lielums	350 mm
Nominālais lielums ierīču iebūvēšanas vienībai	9
Piemērots dubulto grīdu montāžai	jā
Piemērots iebūvēšanai dobās grīdās	jā
Vadu izvadu skaits	1
Vertikālā slodze, liels laukums	līdz 5 000 N
Vertikālā slodze, mazs laukums	līdz 3 000 N

Visi tipi

Visi tipi

Tips	Grīdas augstums min.	Grīdas augstums maks.	Grīdas seguma biezums	Izmērs H	Kabeļu izvada izpildījums	Nominālais lielums ierīču iebūvēšanas vienībai	Preces Nr.	Daudzums	mazākā pārd. vien.
RKSN2 9 MS 20	105 mm	150 mm	20 mm	105 mm	Pagriežams kabeļa izvads	9	7409212	Gabals	1 Gabals
RKSN2 9 MS 25	110 mm	155 mm	25 mm	110 mm	Pagriežams kabeļa izvads	9	7409214	Gabals	1 Gabals

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Augstuma regulators RKNEV2	RK NEV2 110	7405815	VPE	10 VPE
Skaņas aizsarguzliktnis	SRS 4	7405798	Gabals	100 Gabals
Mozaīkas grīdas šablons kasetēm ar regulējamu augstumu, nominālais lielums 9	SK RK9	7404372	Gabals	2 Gabals
Montāžas vāks 350, nominālais izmērs 9	DUG 350-3 9	7400513	Gabals	1 Gabals
Universālais balsts UT4, ar nosegplāksni Modul 45® ierīcēm, sistēmas garums 208 mm	UT4 45 4	7408727	Gabals	1 Gabals
