Kasete ar regulējamu augstumu un kabeļa izvadu, RKSNUZD3, nerūsošais tērauds

Preces Nr. 7409623 | EAN 4012197438654

Preces Nr. / Tips	7409623 / TRKSN 9 VS 350

Grīdas augstums min.	136 mm

Grīdas seguma biezums	25 mm

Izmērs H	81 mm

Kabeļu izvada izpildījums	Pagriežams kabeļa izvads

Nominālais lielums ierīču iebūvēšanas vienībai	9

Produkta apraksts

Produkta apraksts

Augstumā regulējamas un atdalāmas kvadrātveida kasetes ir paredzētas ierīču montāžai zemgrīdas pieslēgumu kārbās UGD-3 vienā līmenī ar grīdu. Atkarībā no izpildījuma tās ir piemērotas sausā, mitrā un slapjā veidā kopjamām grīdām. Kasete balstās uz kārbas augšējā rāmī nostiprinātiem stiprinājuma leņķiem, ar kuriem kaseti var noregulēt atbilstoši grīdas seguma augšmalai. Ar stiprinājuma leņķiem kasete ir atdalīta no pārsedzes. Pieslēgumu kārbai ir nepieciešama atbilstoša montāžas atvere un šī iemesla dēļ tai ir vajadzīgs montāžas vāks ar atbilstošu montāžas atveri. Kasetes ir izgatavotas no tērauda vai misiņa. Visām kasetēm ir 4 mm bieza tērauda plāksne, lai varētu droši izturēt radīto noslogojumu. Kasetes ir pieejamas atbilstoši dažāda biezuma grīdas segumiem no 20 līdz 25 mm.

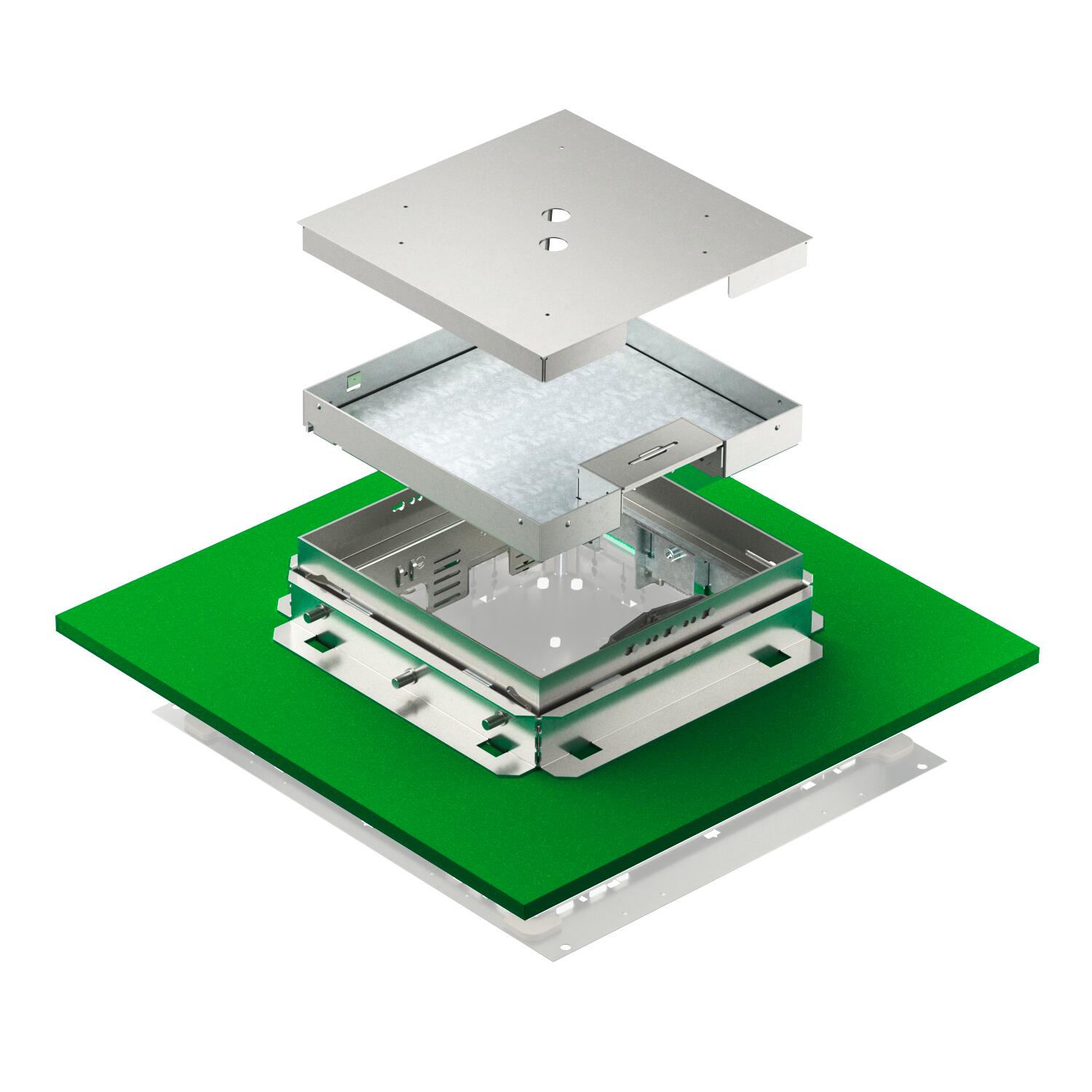

Height-adjustable cassette with cord outlet. For the installation of three UT4 universal supports for nine single devices with support ring/support clamp or 12 Modul 45® devices. The scope of delivery contains an aluminium screed protection cover (grindable), a suitable mounting lid to fix the cassette lined body and an ISO apron for decoupling from the underfloor connection socket.

Tehniskie dati

Tehniskie dati

Aizsardzības pakāpes IK kods	IK10
Aizsardzības veids (IP) izmantošanas stāvoklī	IP20
Aizsardzības veids (IP) neizmantotā stāvoklī	IP40
Atdalāms	jā
Atļaujas	VDE
Augstuma regulēšanas diapazons maks.	110 mm
Augstuma regulēšanas diapazons min.	69 mm
Grīdas augstums min.	136 mm
Grīdas kopšana	sauss
Grīdas līmeņa augstums maks.	110 mm
Grīdas līmeņa augstums min.	69 mm
Grīdas seguma biezums	25 mm
Iebūvējamo ierīču skaits	12
Iebūvēšanas dziļums	136 mm
Iekārtas stiprinājums ierīču kārbu nostiprināšanai	nē

Izmērs	243x243x117
Izpildījums	kvadrātisks
Kabeļu izvada izpildījums	Pagriežams kabeļa izvads
Lielas slodzes versija	nē
Materiāls	Nerūsējošais tērauds 1.4301
Montāžas sistēmas tips	UT4
Nominālais lielums ierīču iebūvēšanas vienībai	9
Piemērots dubulto grīdu montāžai	nē
Piemērots iebūvēšanai dobās grīdās	nē
Standarts	EN 50085-2-2
Universālo balstu skaits	3 x UT4
Vadu izvadu skaits	1
Vertikālā slodze, liels laukums	līdz 5 000 N
Vertikālā slodze, mazs laukums	līdz 3 000 N

Izmēri

Augstums	81 mm
Garums	243 mm

Izmērs H	81 mm
Platums	243 mm

CO2 pēdas nospiedums (Product Carbon Footprint)

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	50,409 kg CO2e / 1 Gabals
CO2 vērtības noteikšanas datums	2025-05-27T00:00:00.000+0200
CO₂ Footprint (GWP)	50,409 kg CO₂e
