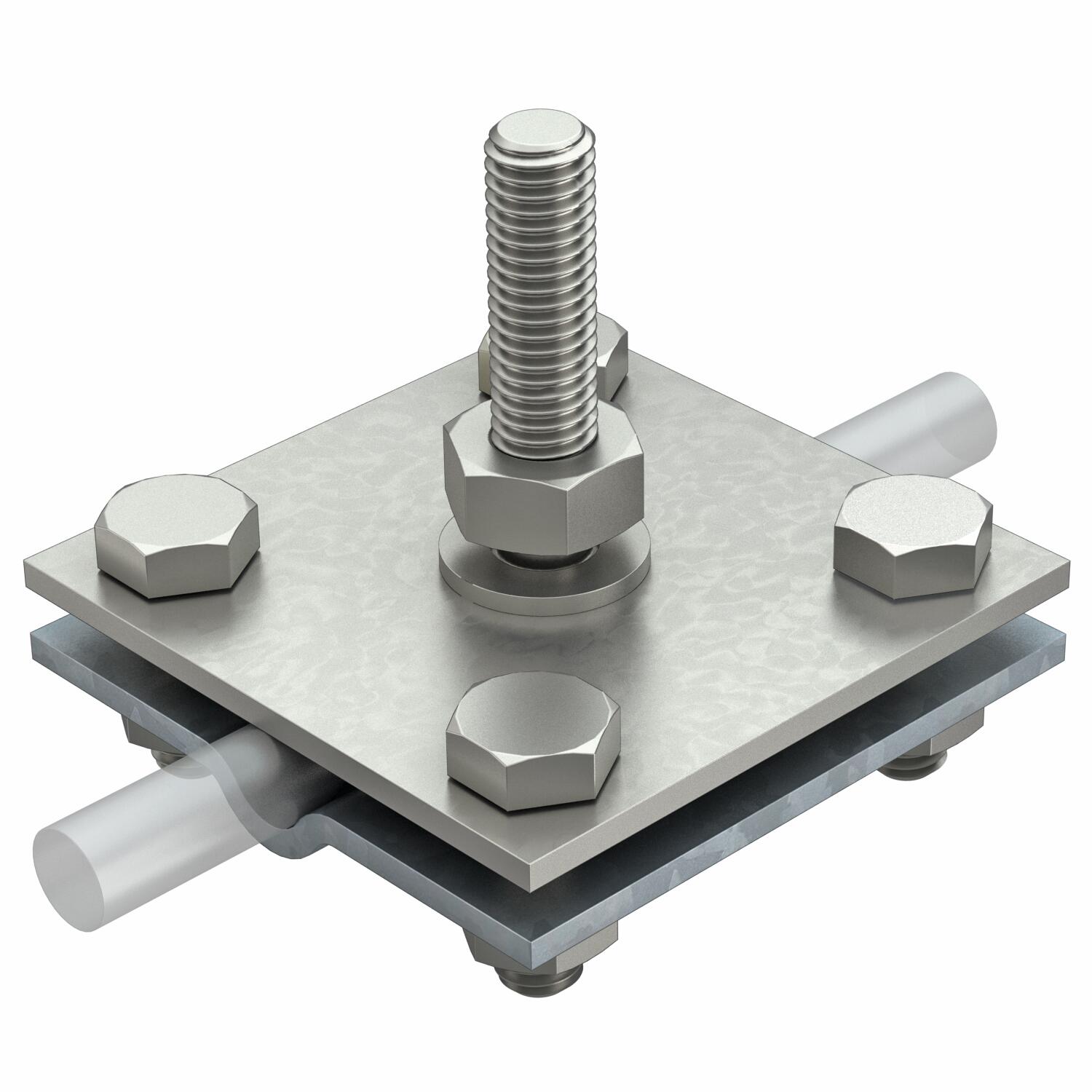

Krustveida savienotājs plakanvadiem un apaļvadiem ar vītņtapu M10x45
Preces Nr. 5312657 | EAN 4012196454563
- Produkta apraksts
-
Produkta apraksts• Atbilst VDE 0185-305-3 (IEC/ EN 62305-3) prasībām
• Piemērotība: Rd 8–10 x FL 30
• Samontēts ar 4 sešstūra skrūvēm M8 x 25 un 4 sešstūra uzgriežņiem M8
-
- Tehniskie dati
-

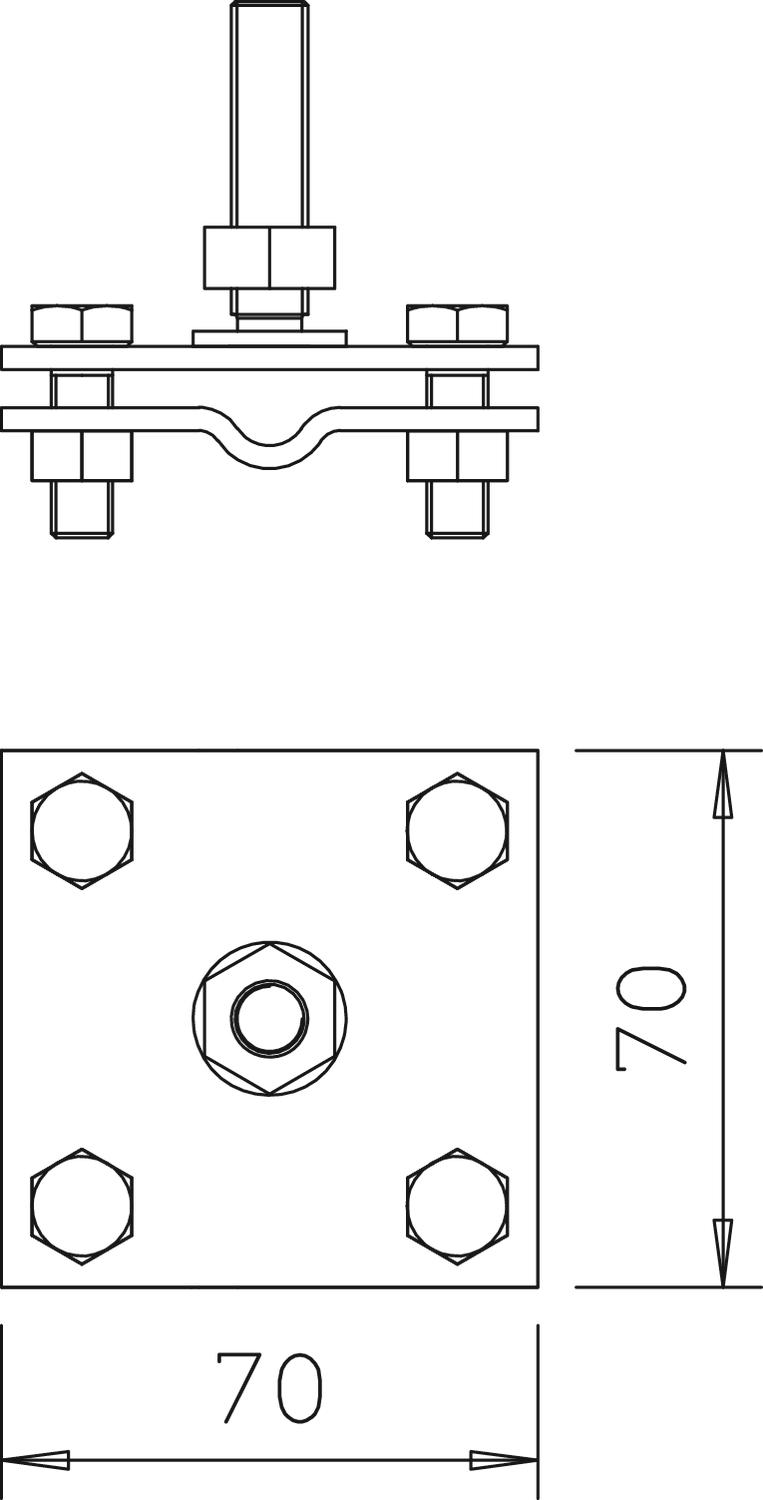

Izmēri
Augstums 55 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,8194 kg CO2e / 1 Gabals Garums 70 mm Īssavienojuma strāva (50HZ) (1s;≤300°C) 4,2 kA Izmērs 8-10mm Izmērs A 70 mm Izmērs B 70 mm Materiāls Nerūsējošais tērauds 1.4301 Pielāgots Rd 8-10/FL30 mm Piemērots savienošanai Apaļš vads Rd 8–10 / plakans vads Fl 30 Platums 70 mm Savienotāja veids Krustveida savienotājs Starpplate nē Stiprinājuma skrūves veids Sešstūra skrūve Virsma karsti cinkots / nerūsējošs tērauds 1.4301 Zibens impulsa strāvas nestspēja H/100 kA - Visi tipi
- Lejupielādes
-
Datu lapa 252 GB 10x45 / 5312657 , 0.18MB , pdfVadlīnijas Zibensaizsardzības vadlīnijās , 2.10MB , pdfVadlīnijas Zemējuma sistēmas vadlīnijas , 2.10MB , pdfREACH Atbilstības deklarācija 252 GB 10x45 / 5312657 , 0.12MB , pdfRoHS Atbilstības deklarācija 252 GB 10x45 / 5312657 , 0.13MB , pdfMontāžas instrukcija Krustveida savienojuma montāžas un instalēšanas instrukcija , 2.00MB , pdf
