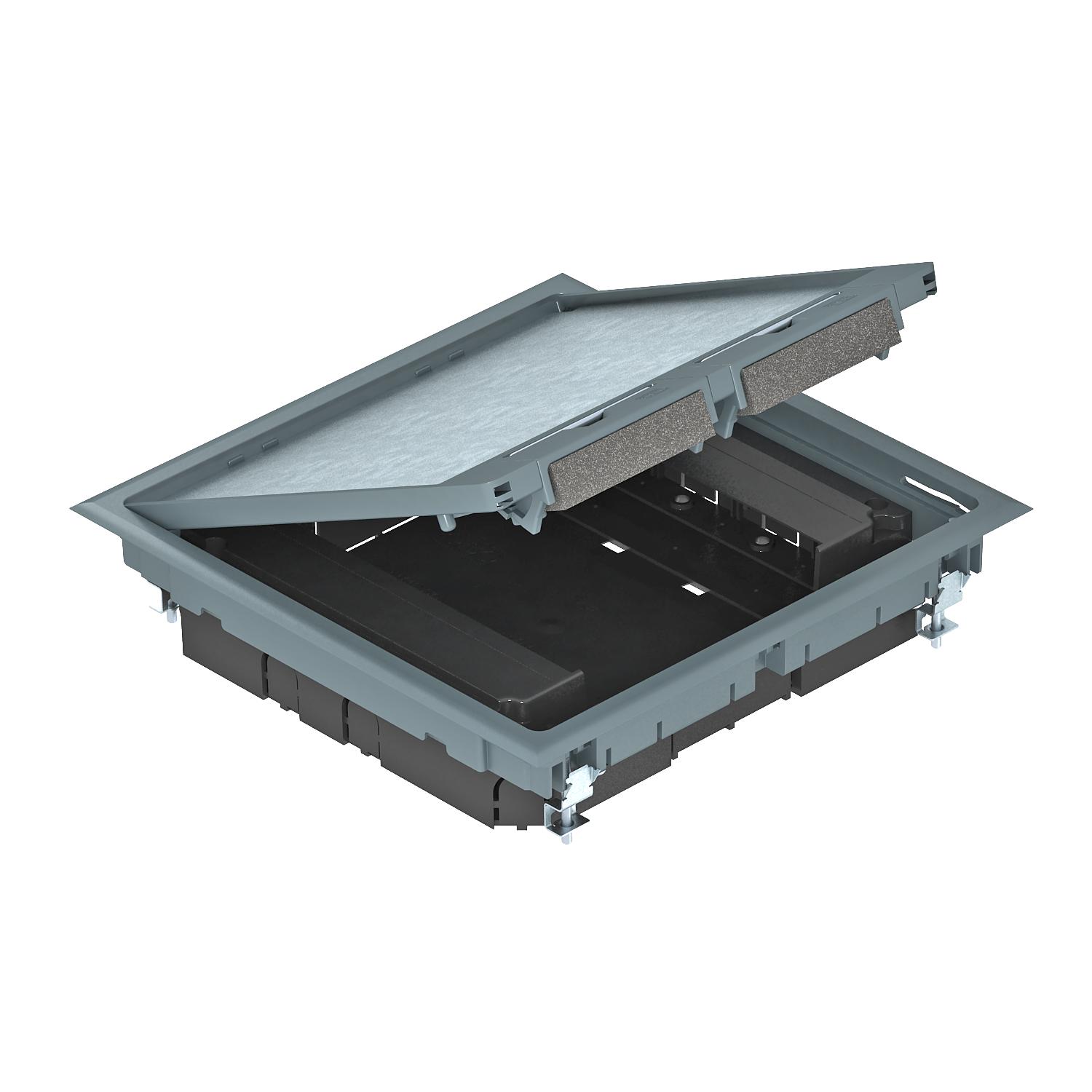

Kvadrātveida ierīču montāžas modulis grīdas pamatnes augstumam 55mm
Preces Nr. 7405037 | EAN 4012195674436
- Produkta apraksts
-
Produkta aprakstsIerīču montāžas kārba GES9 ar fiksētu augstumu 55 mm izmantošanai instalācijas kanālu sistēmās sausās telpās ar sausā veidā kopjamām grīdām iekštelpās. Ar diviem iebūvējamajiem korpusiem vertikālai Modul 45 ierīču un četru kabeļu nostiepes fiksatoru montāžai. Modul 45 ierīču montāžai ir nepieciešami vēl divi montāžas ietvari.
Datu moduļu montāža notiek ar ne vairāk kā diviem papildpiederumiem — montāžas plāksnēm MPMT45.
Ierīču montāžas kārba ir aprīkota ar universālo stiprinājuma leņķi.
-
- Tehniskie dati
-
Tehniskie dati

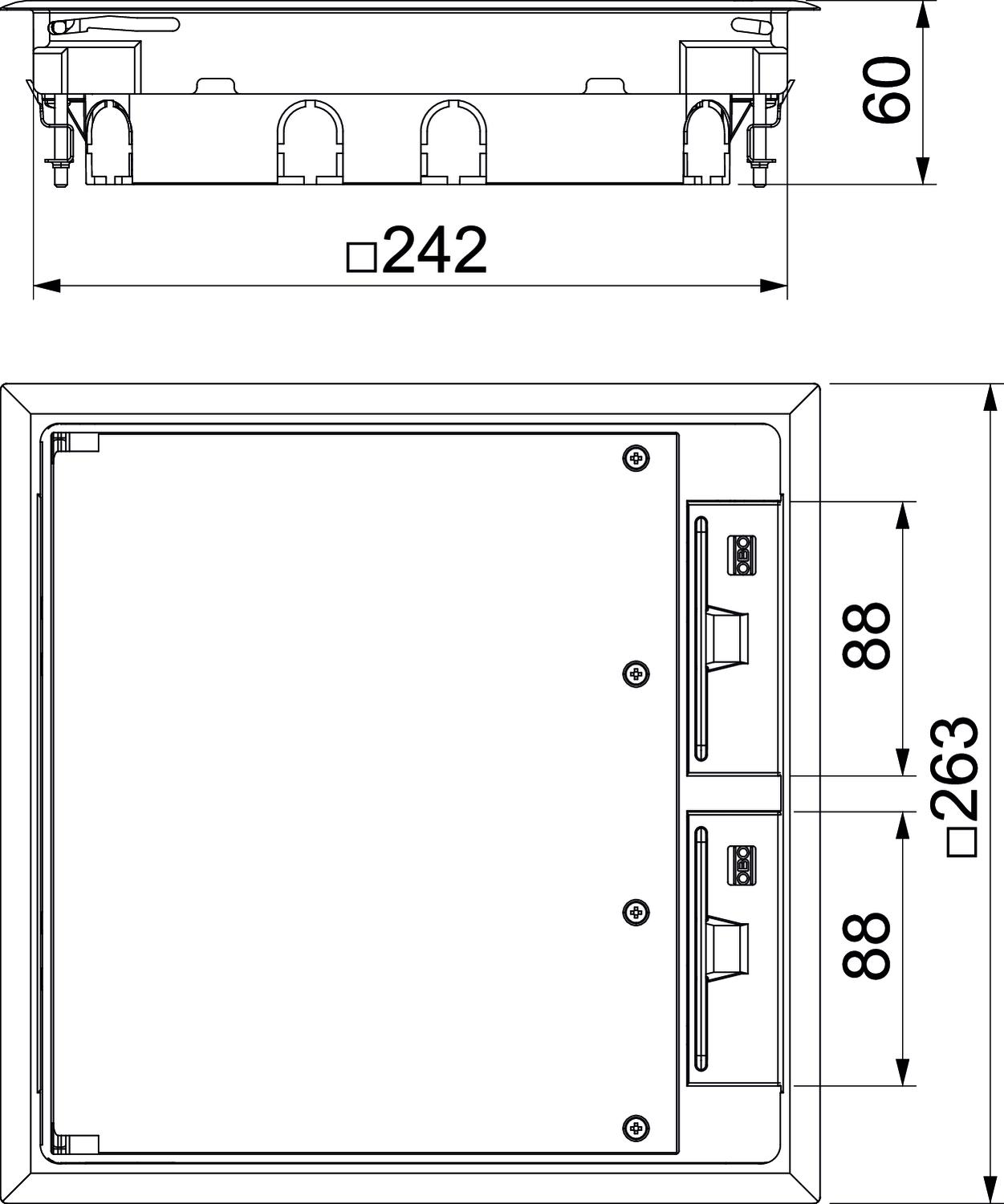

Ar izgriezumu grīdas segumam nē Ārējā izmēra garums 263 mm Ārējā izmēra platums 263 mm Atvēršanas mehānisms Roktura skava Augstums 59 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 6,3617 kg CO2e / 1 Gabals Garums 263 mm Grīdas augstums min. 58 mm Grīdas kopšana sauss Grīdas līmeņa augstums min. 55 mm Grīdas seguma aizsardzības rāmis jā Grīdas seguma biezums 5 mm Iebūvējamo ierīču skaits 8 Iebūvēšanas dziļums 58 mm Iebūvēšanas izmēra garums 242 mm Iebūvēšanas izmēra platums 242 mm Iekārtas stiprinājums ierīču kārbu nostiprināšanai nē Iespējams iemontēt blīvi nē Izmērs 263x263x59 Izmērs H 55 mm Izpildījums kvadrātisks Kabeļu izvada izpildījums Pagriežams kabeļa izvads Krāsa dzelzs pelēks; RAL 7011 Lielas slodzes versija nē Materiāls Poliamīds Nominālais lielums ierīču iebūvēšanas vienībai 9 Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu jā Piemērots dubulto grīdu montāžai jā Piemērots iebūvēšanai dobās grīdās jā Piemērots mitrajai kopšanai nē Piemērots zemgrīdas kanālam jā Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums jā Platums 263 mm Rāmja modelis Paklāja aizsargrāmis Spriegošanas diapazons D maks. 31 mm Spriegošanas diapazons D min. 9 mm Vertikālā slodze, liels laukums līdz 5 000 N Vertikālā slodze, mazs laukums līdz 3 000 N - Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.

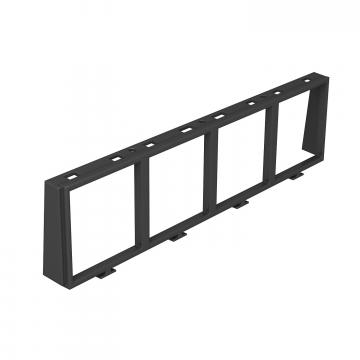

Montāžas rāmis četrām vienvietīgām Modul 45® ierīcēm
MT45V 4 7408670 50 Gabals

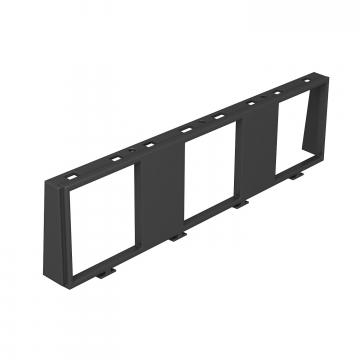

Montāžas rāmis trīs vienvietīgām Modul 45® ierīcēm
MT45V 3 7408672 50 Gabals

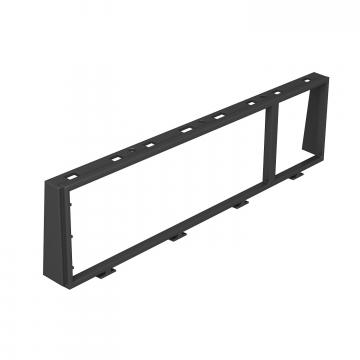

Montāžas rāmis Modul 45® ierīču kombinācijai "trīsvietīga un vienvietīga"
MT45V 3+1 7408680 50 Gabals
Montāžas rāmis Modul 45® ierīču kombinācijai "divvietīga un divvietīga"
MT45V 2+2 7408682 50 Gabals

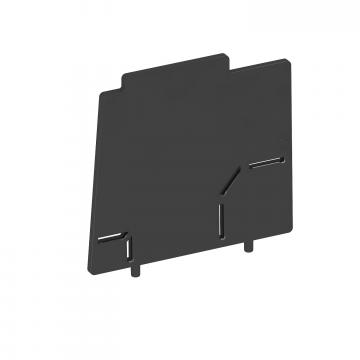

Moduļa balsta starplika, vertikāla
MT45V TW 7408693 10 Gabals

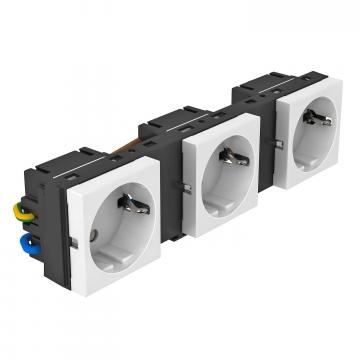

Montāžas rāmis paredzēts MT45V, komplektējams ar iezemētu kontaktligzdu
MT45V 3 3WS V 7408697 10 Gabals

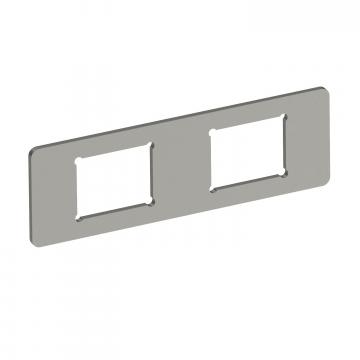

Montāžas plate 2 x datu pārraides ligzda, tips C sistēmai 55
MPMT45 2C 7408705 25 Gabals - Lejupielādes
-
