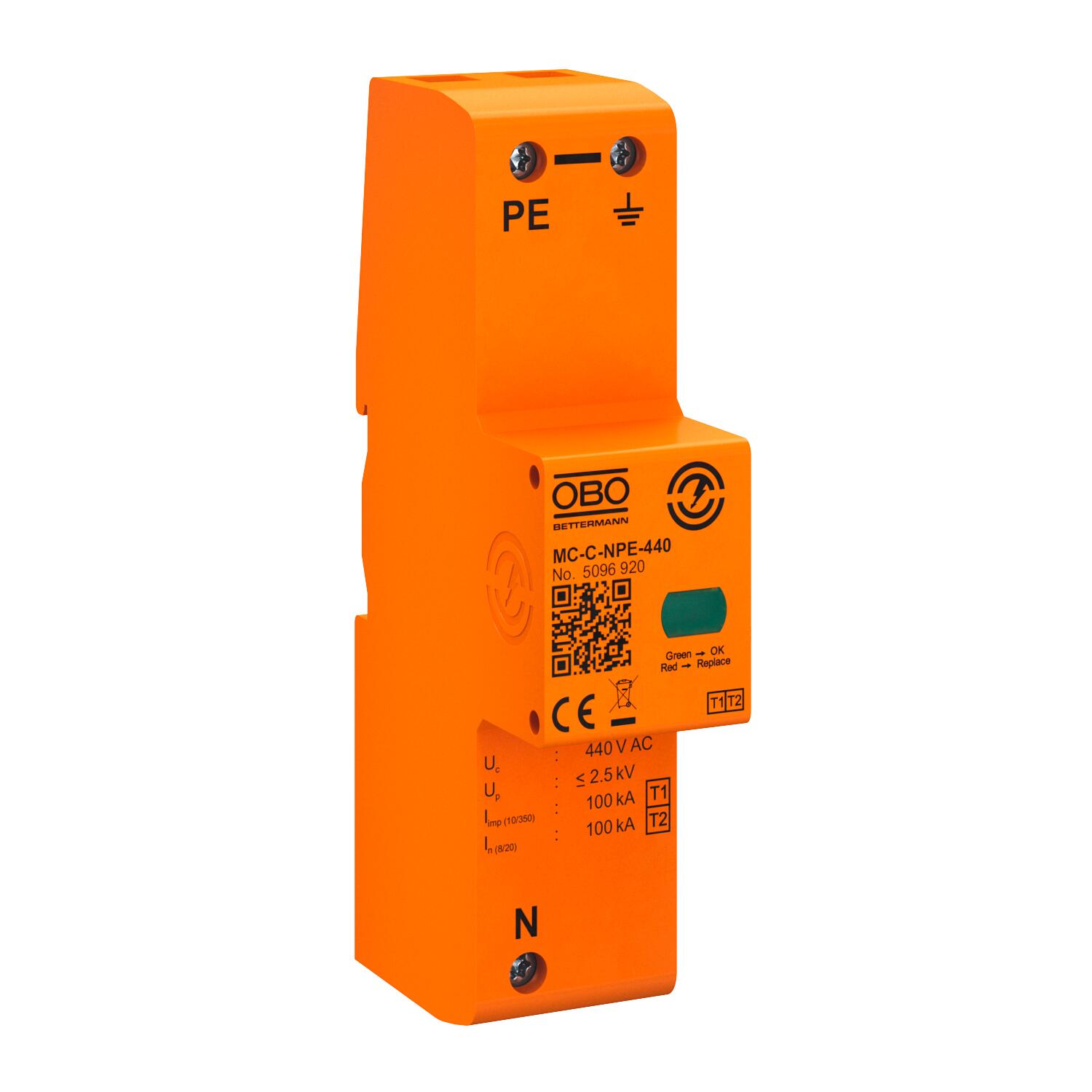

Lightning current arrester MC-C-NPE
Preces Nr. 5096920 | EAN 4012197431860
- Produkta apraksts
-
Produkta aprakstsKombinēts novadītājs, zibens novadītājs, tips 1
• Aizsardzības līmenis <1,3 kV ļauj nodrošināt ierīču aizsardzību
• Zibensaizsardzības potenciālu izlīdzinājumam atb. VDE 0185-305 (IEC 62305)
• Zibensizlādes strāvas novadīšanas spēja 50 kA (10/350) katram polam, bet kopā līdz 150 kA (10/350)
• Tīkla sekundāro strāvu slāpējoša 25 kA Ipeak, novadītāja drošinātājs līdz 500 A gL/gG
• Piemērots lietošanai zonā pirms skaitītāja atb. VDEW direktīvai
• Iekapsulēts, dzirksteles neizvadošs dzirksteļstarpas novadītājs ievietošanai sadalītāju korpusos
Pielietojums: industriālās iekārtas un ēkas ar I līdz IV klases ārējās zibensaizsardzības iekārtu.
* Pilns komplekts = augšējā un apakšējā daļa
-
- Tehniskie dati
-
Tehniskie dati

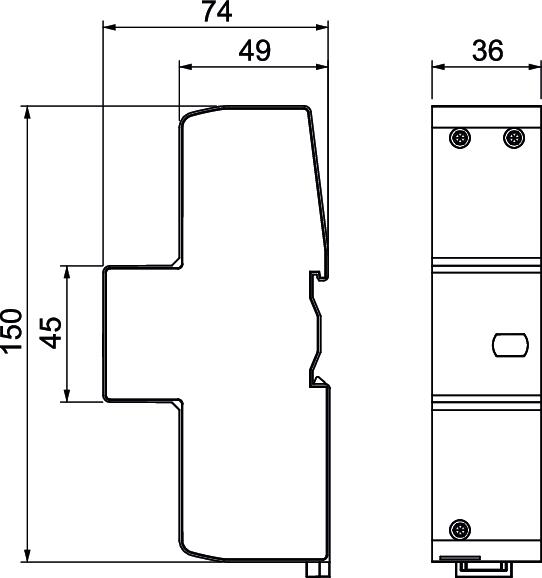

Aizsardzības veids IP20 Augstākais ilgtermiņa spriegums AC 440 V Augstākais pastāvīgais spriegums (N-PE) 440 V Augstums 74,5 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,7321 kg CO2e / 1 Gabals Ekspluatācijas temperatūra maks. 80 °C Ekspluatācijas temperatūra min. -40 °C Elastīgo vadu šķērsgriezums (smalkās stieples) maks. 3 AWG Elastīgo vadu šķērsgriezums (smalkās stieples) maks. 25 mm² Elastīgo vadu šķērsgriezums (smalkās stieples) min. 10 AWG Elastīgo vadu šķērsgriezums (smalkās stieples) min. 6 mm² Gaisa mitrums maks. 95 % Gaisa mitrums min. 5 % Garums 150 mm Ierīces signalizācija optisks Integrēta aizsardzība pie ieejas nē Izmantošanas temperatūras diapazons maks. 80 °C Izmantošanas temperatūras diapazons min. -40 °C Izmērs 440V Izpūtošs nē Krāsa zils Montāžas veids Montāžas sliede 35 mm Nominālā noplūdes strāva (8/20 µs) 100 kA Nominālā noplūdes strāva (8/20 µs) [L-N] 100 kA Nominālais spriegums AC (50/60 Hz) 400 V Piemērots lietošanai ārpus telpām nē Platums 36 mm Polu izpildījums N/PE Sekundārās strāvas dzēšanas spēja (ef) [N-PE] 0,1 kA SPD atb. EN 61643-11 Tips 1+2 SPD atb. IEC 61643-1 I+II klase Tālvadības signalizācija nē Tīkla tips TN jā Tīkla tips TN-C jā Tīkla tips TN-C-S jā Tīkla tips TN-S jā Tīkla tips TT jā Tīkla tips, cits nē Tīkla tips, DC nē Tīkla tips, IT nē Tipa 1 pārbaudes klase jā TOV spriegums [N-PE] – iztursprieguma režīms – 200 ms 1200 V Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 2 AWG Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 35 mm² Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 10 AWG Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 6 mm² Zibens impulsa strāva (10/350 μs) 100 kA - Visi tipi
- Lejupielādes
-
Datu lapa MC-C-NPE-440 / 5096920 , 0.22MB , pdfKatalogs Surge protection , 28.42MB , pdfES Atbilstības deklarācija MC-C-NPE-440 / 5096920 , 0.10MB , pdfIzvēles ceļvedis Izvēles ceļvedis pārspriegumaizsardzībai , 2.00MB , pdfMontāžas instrukcija Lightning current arrester MC-C-NPE , 1.72MB , pdf
