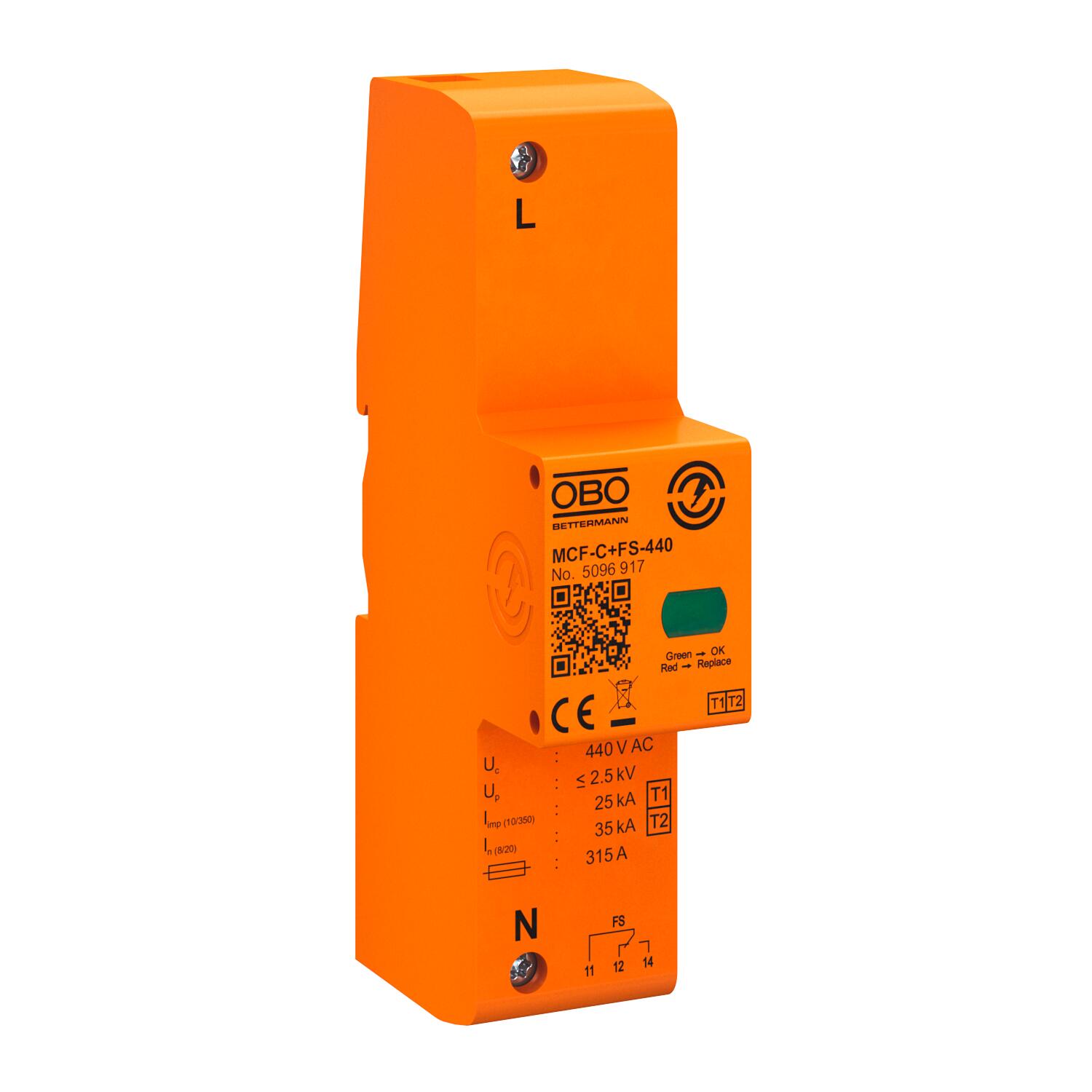

Lightning current arrester MCF-C
Preces Nr. 5096917 | EAN 4012197431808
- Produkta apraksts
-
Produkta aprakstsKombinēts novadītājs, zibens novadītājs, tips 1
• Aizsardzības līmenis <1,3 kV ļauj nodrošināt ierīču aizsardzību
• Zibensaizsardzības potenciālu izlīdzinājumam atb. VDE 0185-305 (IEC 62305)
• Zibensizlādes strāvas novadīšanas spēja 50 kA (10/350) katram polam, bet kopā līdz 150 kA (10/350)
• Tīkla sekundāro strāvu slāpējoša 25 kA Ipeak, novadītāja drošinātājs līdz 500 A gL/gG
• Piemērots lietošanai zonā pirms skaitītāja atb. VDEW direktīvai
• Iekapsulēts, dzirksteles neizvadošs dzirksteļstarpas novadītājs ievietošanai sadalītāju korpusos
Pielietojums: industriālās iekārtas un ēkas ar I līdz IV klases ārējās zibensaizsardzības iekārtu.
* Pilns komplekts = augšējā un apakšējā daļa
-
- Tehniskie dati
-
Tehniskie dati

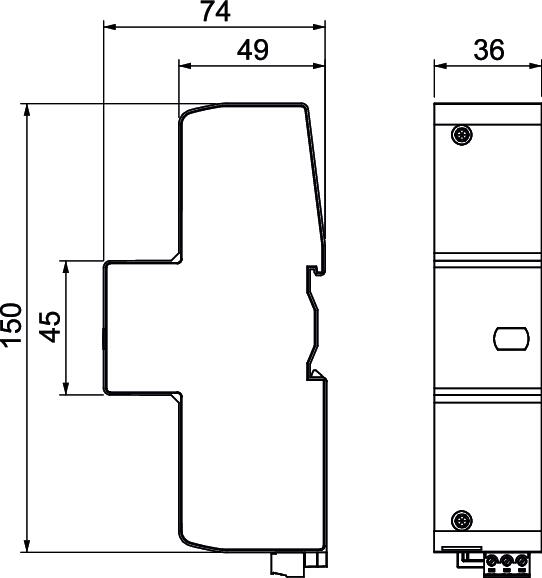

Aizsardzības līmenis [L-N] ≤2,5 Aizsardzības veids IP20 Augstākais ilgtermiņa spriegums AC 440 V Augstākais pastāvīgais spriegums (L-N) 440 V Augstums 74,5 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,6563 kg CO2e / 1 Gabals Ekspluatācijas temperatūra maks. 80 °C Ekspluatācijas temperatūra min. -40 °C Elastīgo vadu šķērsgriezums (smalkās stieples) maks. 3 AWG Elastīgo vadu šķērsgriezums (smalkās stieples) maks. 25 mm² Elastīgo vadu šķērsgriezums (smalkās stieples) min. 10 AWG Elastīgo vadu šķērsgriezums (smalkās stieples) min. 6 mm² FM kontakti Pārslēgs Gaisa mitrums maks. 95 % Gaisa mitrums min. 5 % Garums 150 mm Ierīces signalizācija optisks Integrēta aizsardzība pie ieejas nē Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē 50 kA eff Izmantošanas temperatūras diapazons maks. 80 °C Izmantošanas temperatūras diapazons min. -40 °C Izmērs 440V Izpūtošs nē Komutācijas jauda AC 230 V; 0,5 A Komutācijas jauda DC 230 V; 0,1 A / 75 V; 0,5 A Krāsa oranžs Maksimālā aizsardzība pie ieejas 315 A Maksimumstrāvas aizsardzība tīkla pusē 315 A gL/gG Montāžas veids Montāžas sliede 35 mm Nominālā noplūdes strāva (8/20 µs) 35 kA Nominālā noplūdes strāva (8/20 µs) [L-N] 35 kA Nominālais spriegums AC (50/60 Hz) 400 V Piemērots lietošanai ārpus telpām nē Pieslēguma diametrs, FM skavas maks. 1,5 mm² Pieslēguma diametrs, FM skavas maks. 16 AWG Pieslēguma diametrs, FM skavas min. 0,5 mm² Pieslēguma diametrs, FM skavas min. 21 AWG Platums 36 mm Polu izpildījums 1 Sekundārās strāvas dzēšanas spēja (ef) [N-PE] 50 kA SPD atb. EN 61643-11 Tips 1+2 SPD atb. IEC 61643-1 I+II klase Tālvadības signalizācija jā Tīkla tips TN jā Tīkla tips TN-C jā Tīkla tips TN-C-S jā Tīkla tips TN-S jā Tīkla tips TT jā Tīkla tips, cits nē Tīkla tips, DC nē Tīkla tips, IT jā Tipa 1 pārbaudes klase jā TOV spriegums [L-N] – bezatteices režīms – 120 min 760 V TOV spriegums [L-N] – iztursprieguma režīms – 5 s 580 V Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 35 mm² Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 2 AWG Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 6 mm² Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 10 AWG Zibens impulsa strāva (10/350 μs) 25 kA - Visi tipi
-
