Līkums, regulējams leņķis 110 FS
Preces Nr. 6037308 | EAN 4012197341138
- Produkta apraksts
-

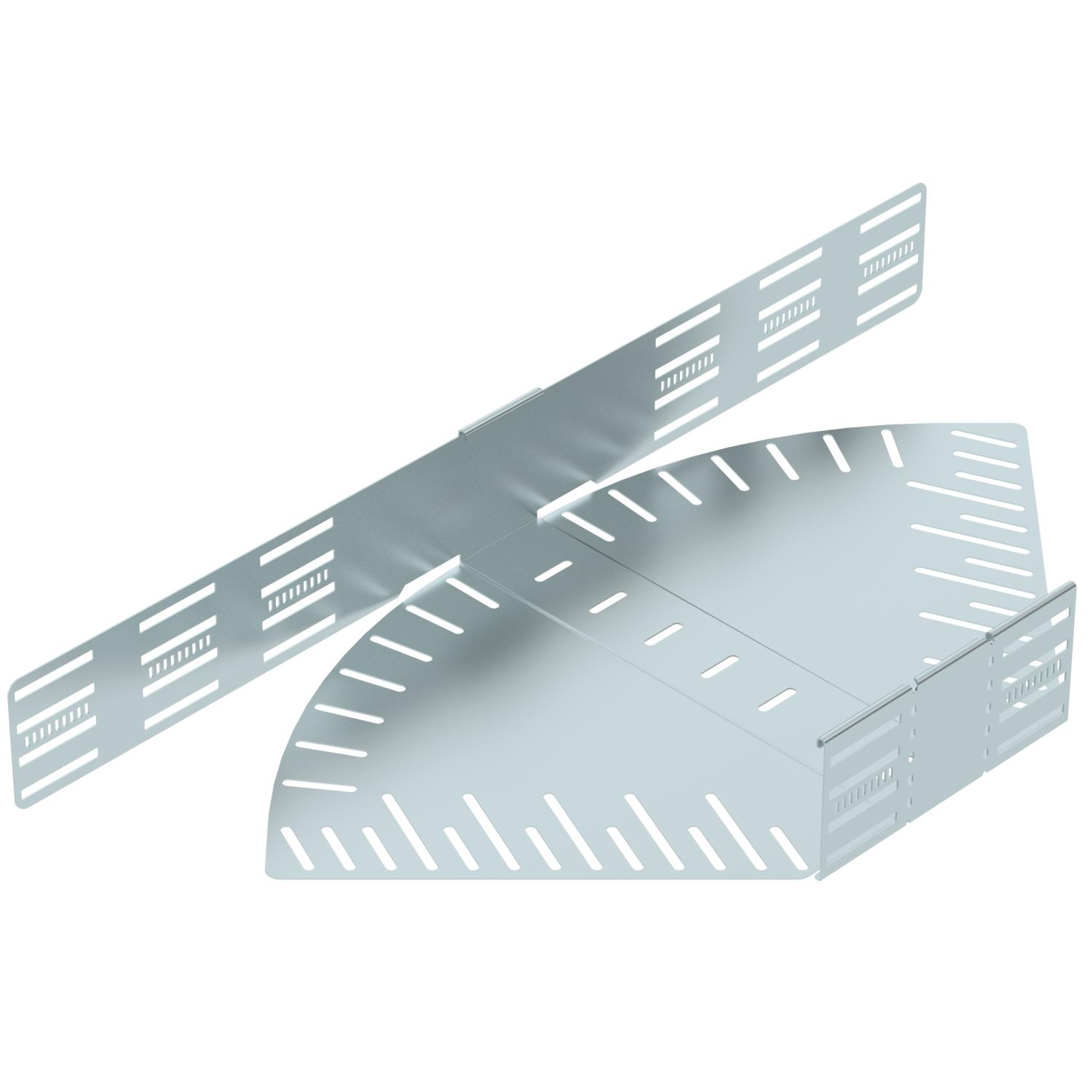

Produkta aprakstsLīkums ar regulējamu leņķi horizontāla atzarojuma izveidei, fasondetaļa fiksējamām un skrūvējamām kabeļu renēm ar sānu augstumu 110 mm. Regulējams leņķis 0–90°. Montāža bez skrūvēm ar dubultskavām vai skrūvsavienojumu ar plakangalvas skrūvēm FRS un kombinētajiem uzgriežņiem M6. Iekštelpām. Stiprināšanas aksesuārus jāpasūta atsevišķi.
-
- Tehniskie dati
-
Tehniskie dati
Ar augšējo daļu nē Funkciju nodrošināšana nē Gara laiduma izpildījums nē Grīdā izveidotas atveres montāžas vajadzībām jā Ieteiktais skrūvju skaits 22 St. Izmantošanas temperatūras diapazons maks. 120 °C Izmantošanas temperatūras diapazons min. -20 °C Izmērs 110x400 Izstrādājuma sērija MKSM sērija, MKS sērija, SKSM sērija, SKS sērija Kabeļu nesošās sistēmas savienotāju veids skrūvēts/iespīlēts Konstrukcijas veids Šarnīra līkuma_komplekts Krāsa cinks Līkums (leņķis) regulējams Loksnes biezums 1,25 mm Materiāls Tērauds Metāla biezums 1,25 mm NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Pamatnes plāksnes materiāla biezums 1,25 mm ROHS atbilstība jā Sānu caurumi jā Savienotāja izpildījums iebūvēts savienotājs Virsma cinkots Virziena maiņa horizontāls Izmēri

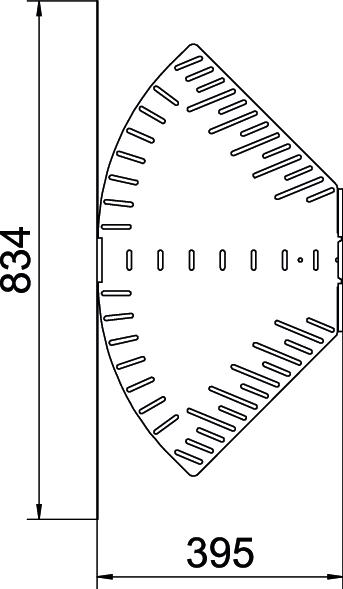

Augstums 110 mm Izmērs B 400 mm Izmērs L 834 mm Platums 400 mm CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 11,8607 kg CO2e / 1 Gabals CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200 CO₂ Footprint (GWP) 11,8607 kg CO₂e Declared Unit Gabals Declared Unit Quantity 1 - Visi tipi
-
Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Vāks līkumam ar regulējamu leņķi FS
RBD W 400 FS 6037508 1 Gabals Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Dubultskava fasondetaļas montāžai A2
DOP A2 6035998 10 Gabals - Lejupielādes
-
