Mazais AZ kanāls 100 A2

Preces Nr. / Tips	6075304 / AZK 100 A2

Garums	3000 mm

Platums	100 mm

Loksnes biezums	1,5 mm

Funkciju nodrošināšana	nē

Produkta apraksts

Produkta apraksts

Mazais AZ kanāls ar malas augstumu 50 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Tehniskie dati

Derīgais šķērsgriezums	50 cm²
Derīgais šķērsgriezums	5000 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Grīdā izveidotas atveres montāžas vajadzībām	jā

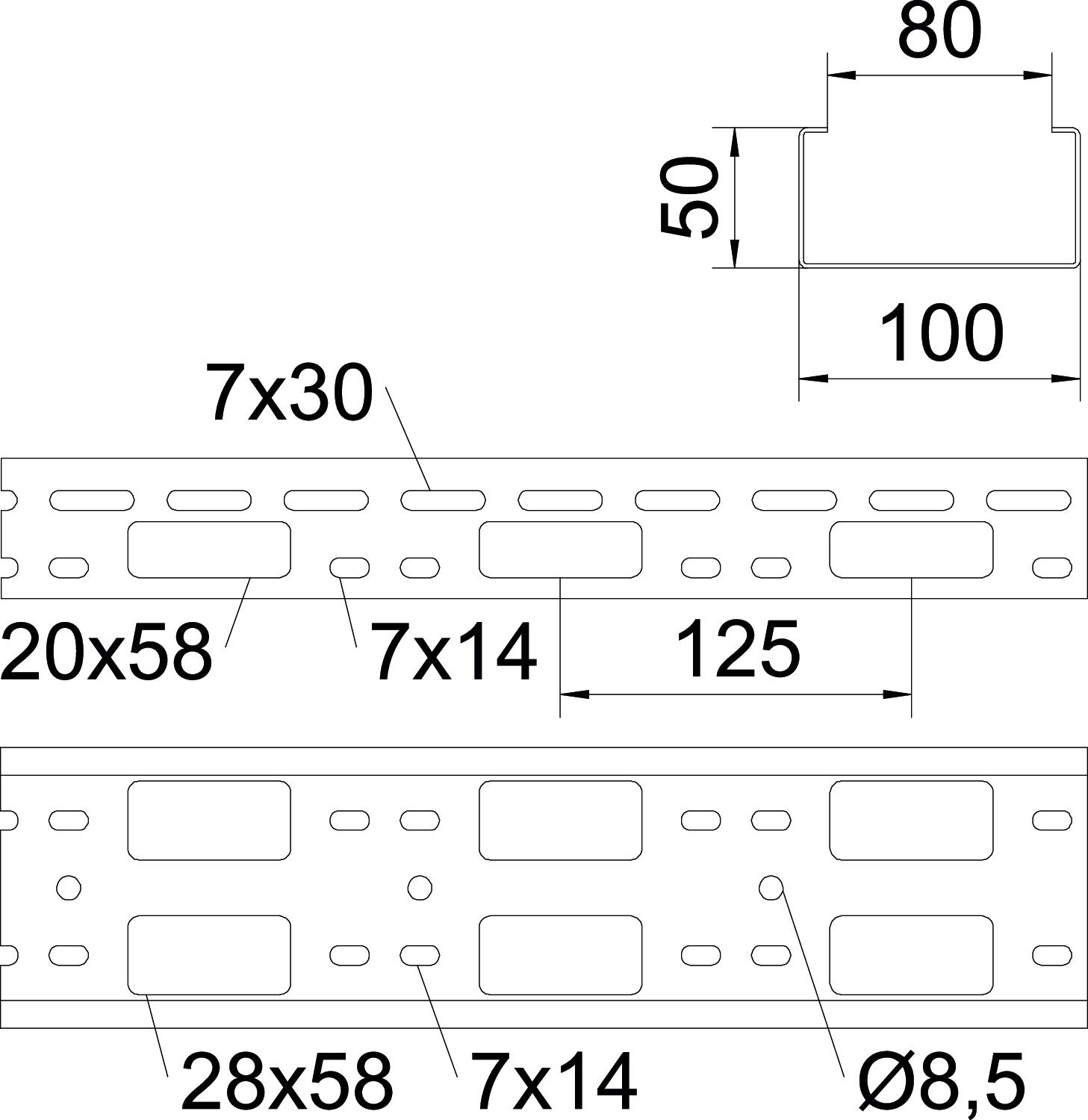

Izmērs	50x100x3000
Izstrādājuma sērija	AZK sērija
Krāsa	tērauda

Loksnes biezums	1,5 mm
Materiāls	Nerūsējošais tērauds 1.4301
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
ROHS atbilstība	jā
Sānu caurumi	jā
Savienotāja izpildījums	bez savienotāja
Virsma	neizolēts, apstrādāts

Augstums	50 mm
Garums	3000 mm

Izmērs B	100 mm
Platums	100 mm

Balstu atstatums 2,5 m	0,8 kN/m
Balstu atstatums 3,0 m	0,25 kN/m

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	11,8636 kg CO2e / 1 Metrs
CO2 vērtības noteikšanas datums	2025-05-14T00:00:00.000+0200
CO₂ Footprint (GWP)	11,8636 kg CO₂e

Declared Unit	Metrs
Declared Unit Quantity	1

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Loksnes biezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
AZK 100 A2	3000 mm	100 mm	1,5 mm	nē	6075304	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenie un leņķa savienotāji A2	VF AZK A2	6066569	Gabals	10 Gabals
Kabeļu aizsarggredzens 915 PE	KSR-915 PE	6066704	Gabals	25 Gabals
Kabeļu aizsarggredzens 910 PE	KSR-910 PE	6066712	Gabals	25 Gabals
Vāks ar grozāmu aizbīdni A2	AZDMD 100 A2	6080294	m	3 m
