Mazais sadalītājs, 12 atdalīšanas vienībām, ar spaiļu līsti, polistirols 286 | 202 | 126 | Spraud-

Mazais sadalītājs, 12 atdalīšanas vienībām, ar spaiļu līsti, polistirols

Preces Nr. 2008812 | EAN 4012196465699

Preces Nr. / Tips	2008812 / SDB 12 PS

Garums	286 mm

Platums	202 mm

Augstums	126 mm

Spailes	Spraud-

Produkta apraksts

Produkta apraksts

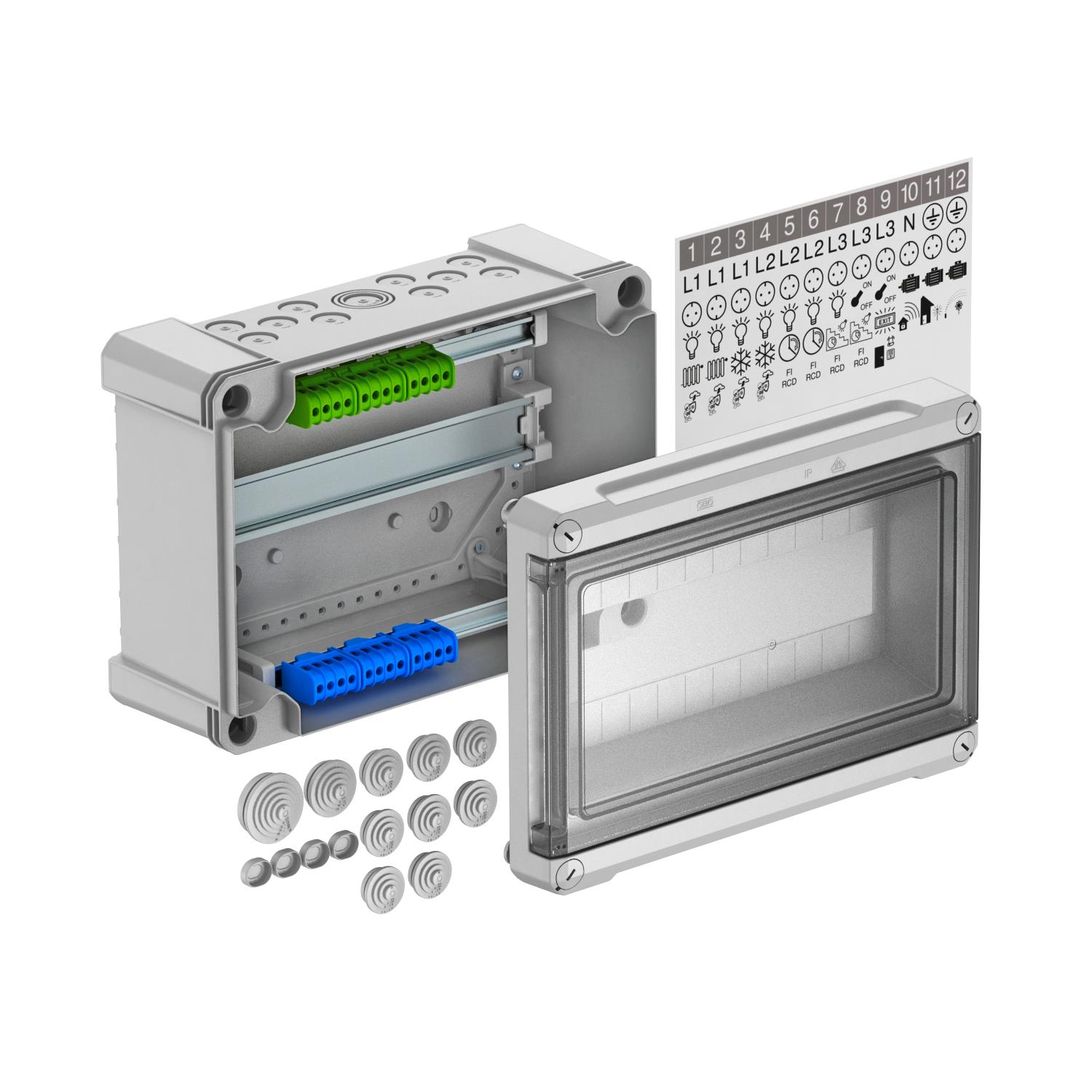

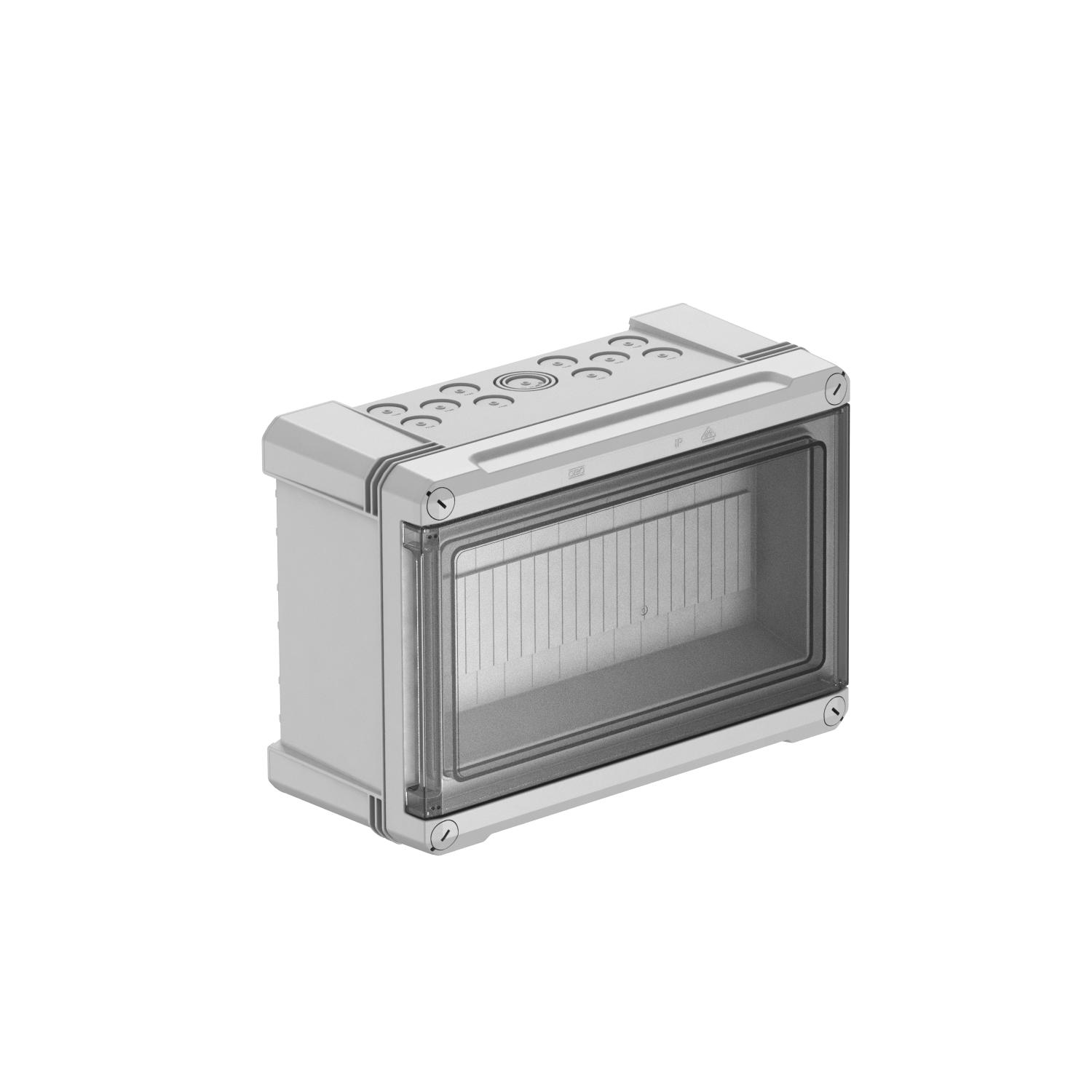

Mazie sadalītāji ar spaiļu līsti virsapmetuma montāžai, strāvas sekundārai sadalīšanai, telpās un aizsargātās vietās ārpus telpām, atbilstoši IEC 439-3. Ar iepriekš uzmontētu 35 mm U profila montāžas sliedi. Aizsardzības klase IP66 un aizsardzības pakāpe IK06. Caurspīdīgs vāks uzskrūvēšanai, ar izgriezumu.
- aizsargizolēts maksimāli 12 atdalīšanas vienībām
- skavu līstu komplekts: pa 3 PE/N spailēm attiecīgi 4x16 mm² skrūvējamu spaiļu pievienošanas vietas, mazā U profila sliede, montāžas instrukcija un stiprinājumu komplekts
- apzīmējuma plāksnītes pieslēgtajiem patērētājiem
- 8 elastīgi kabeļu un vadu Ø 20mm ievadi, paredzēti kabeļiem, kuru diametrs ir 0-17 mm
- 1 elastīgs kabeļu un vadu Ø 25 mm ievads, paredzēts kabeļiem, kuru diametrs ir 0-22 mm
- 1 elastīgs kabeļu un vadu Ø 32mm ievads, paredzēts kabeļiem, kuru diametrs ir 0-28 mm
- pa 10 izlaužamiem atvērumiem Ø 20 mm augšā un apakšā
- pa 1 kombinētiem izlaužamiem atvērumiem Ø 20/25/32 mm augšā un apakšā
- 4 skrūvju vāki
Piemērots montāžai telpās un aizsargātā ārvidē
Piederumi:
skavu līstu komplekts: pa trim PE/N spailēm, pie katras no tām 4 x 16 mm2 skrūvējamu spaiļu pievienošanas vietas, mazā U profila sliede, montāžas instrukcija un stiprinājumu komplekts
pašlīmējošas piktogrammas pievienoto patērētājierīču marķēšanai un aprakstīšanai
astoņi elastīgi kabeļu un vadu Ø20 mm ievadi, paredzēti kabeļiem, kuru diametrs ir 0-17 mm
viens elastīgs kabeļu un vadu Ø25 mm ievads, paredzēts kabeļiem, kuru diametrs ir 0-22 mm
viens elastīgs kabeļu un vadu Ø32 mm ievads, paredzēts kabeļiem, kuru diametrs ir 0-28 mm
Nominālā strāva 63 A
Jaudas zudums pie 40 K 25,1 W

Mazais virsapmetuma sadalītājs, izolēts, maks. 12 atdalīšanas vienībām Virspusē un apakšpusē 11 izlaužamas atveres (10x Ø20 un 1x Ø20/25/32), ar gatavu 35 mm U profila nesošo sliedi. Komplektā piegādātie četri skrūvju nosegvāki novērš nejaušu „sprieguma pārnesi”.

Tehniskie dati

Tehniskie dati

Aizsardzības pakāpes IK kods	IK07
Aizsardzības veids	IP66
Ar atslēgu	nē
Ar montāžas plātni	nē
Caurspīdīgs vāks	jā
DIN sliede	jā
EMS izpildījums	nē
Instalācijas mazā sadalītāja montāžas veids	Uzbūve
Izmērs	286x202x125
Krāsa	gaiši pelēks; RAL 7035

Materiāls	Polistirols
Mazā sadalītāja vāka modelis	ar izgriezumu
Nominālā strāva	63 A
Nominālais spriegums	400 V
Pārseguma veids	Vāks
Piemontēšanas iespējas	jā
Platums iedalījums vienībās	12
Rindu skaits	1
Spailes	Spraud-

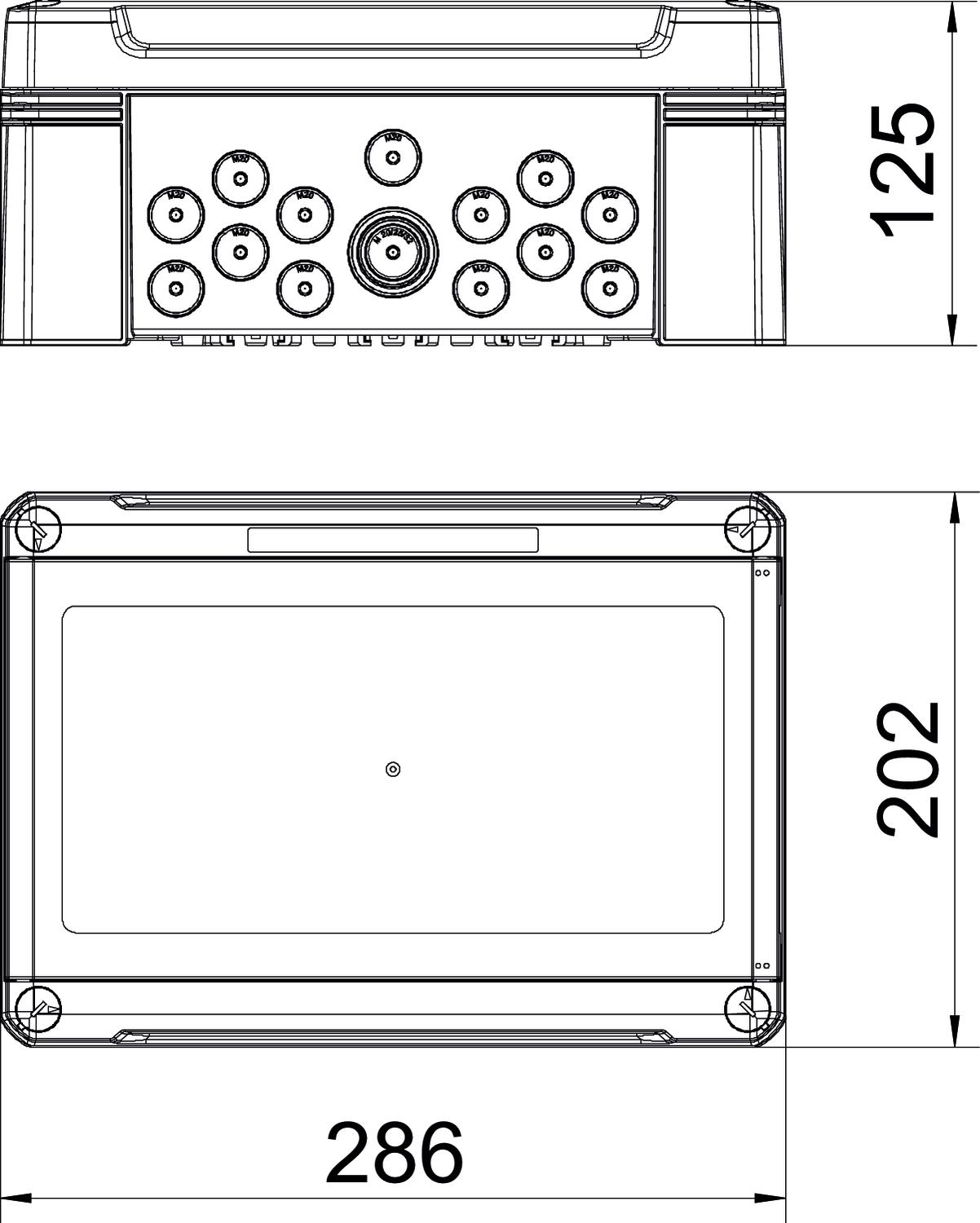

Izmēri

Augstums	126 mm
Garums	286 mm

Platums	202 mm

CO2 pēdas nospiedums (Product Carbon Footprint)

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	5,0202 kg CO2e / 1 Gabals
CO2 vērtības noteikšanas datums	2025-05-14T00:00:00.000+0200
CO₂ Footprint (GWP)	5,0202 kg CO₂e
