Mazais sadalītājs, 5 atdalīšanas vienībām, ar spaiļu līsti, polistirols 191 | 151 | 126 | Spraud-

Mazais sadalītājs, 5 atdalīšanas vienībām, ar spaiļu līsti, polistirols

Preces Nr. 2008804 | EAN 4012196465675

Preces Nr. / Tips	2008804 / SDB 05 PS

Garums	191 mm

Platums	151 mm

Augstums	126 mm

Spailes	Spraud-

Produkta apraksts

Produkta apraksts

Mazie sadalītāji ar spaiļu līsti virsapmetuma montāžai, strāvas sekundārai sadalīšanai, telpās un aizsargātās vietās ārpus telpām, atbilstoši IEC 439-3. Ar iepriekš uzmontētu 35 mm U profila montāžas sliedi. Aizsardzības klase IP66 un aizsardzības pakāpe IK06. Caurspīdīgs vāks uzskrūvēšanai, ar izgriezumu.
- aizsargizolēts maksimāli 5 atdalīšanas vienībām
- skavu līstu komplekts: pa vienai PE/N spailei 4x16 mm² skrūvējamu spaiļu pievienošanas vietas, mazā U profila sliede, montāžas instrukcija un stiprinājumu komplekts
- apzīmējuma plāksnītes pieslēgtajiem patērētājiem
- 4 elastīgi kabeļu un vadu Ø 20mm ievadi, paredzēti kabeļiem, kuru diametrs ir 0-17 mm
- 1 elastīgs kabeļu un vadu Ø 25 mm ievads, paredzēts kabeļiem, kuru diametrs ir 0-22 mm
- pa 4 izlaužamiem atvērumiem Ø 20 mm augšā un apakšā
- pa 1 kombinētiem izlaužamiem atvērumiem Ø 20/25 mm augšā un apakšā
- 4 skrūvju vāki
Piemērots montāžai telpās un aizsargātā ārvidē;

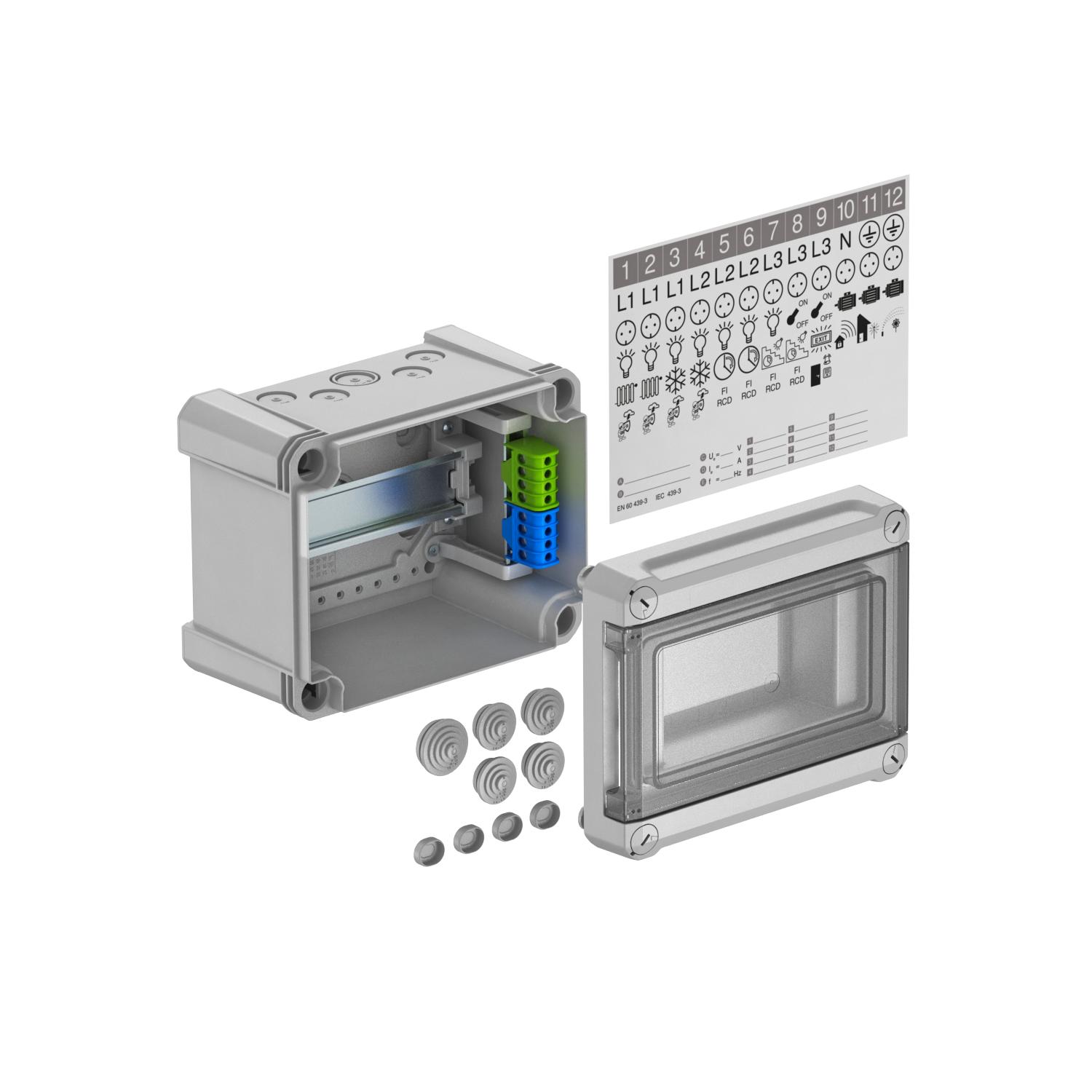

Piederumi:
· skavu līstu komplekts: pa vienai PE/N spailei, kurai ir 4 x 16 mm² skrūvējamu spaiļu pievienošanas vietas, mazā U profila sliede, montāžas instrukcija un stiprinājumu komplekts
· pašlīmējošas piktogrammas pieslēgto patērētāju marķēšanai un aprakstīšanai;
· četri elastīgi kabeļu un vadu Ø 20 mm ievadi, paredzēti kabeļiem, kuru diametrs ir 0–17 mm
· viens elastīgs kabeļu un vadu Ø 25 mm ievads, paredzēts kabeļiem, kuru diametrs ir 0–22 mm
Nominālā strāva 40 A
Jaudas zudums pie 40 K 19W

Mazais virsapmetuma sadalītājs, izolēts, maks. 5 atdalīšanas vienībām Virspusē un apakšpusē 5 izlaužamas atveres (4x Ø20 un 1x Ø20/25), ar gatavu 35 mm U profila nesošo sliedi. Komplektā piegādātie četri skrūvju nosegvāki novērš nejaušu „sprieguma pārnesi”.

Tehniskie dati

Tehniskie dati

Aizsardzības pakāpes IK kods	IK07
Aizsardzības veids	IP66
Ar atslēgu	nē
Ar montāžas plātni	nē
Augstums	126 mm
Caurspīdīgs vāks	jā
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	2,8487 kg CO2e / 1 Gabals
DIN sliede	jā
EMS izpildījums	nē
Garums	191 mm
Instalācijas mazā sadalītāja montāžas veids	Uzbūve
Izmērs	190x150x125

Krāsa	gaiši pelēks; RAL 7035
Materiāls	Polistirols
Mazā sadalītāja vāka modelis	ar izgriezumu
Nominālā strāva	40 A
Nominālais spriegums	400 V
Pārseguma veids	Vāks
Piemontēšanas iespējas	jā
Platums	151 mm
Platums iedalījums vienībās	5
Rindu skaits	1
Spailes	Spraud-
