Mazais sadalītājs, 9 atdalīšanas vienībām, ar spaiļu līsti, polistirols 241 | 191 | 126 | Spraud-

Mazais sadalītājs, 9 atdalīšanas vienībām, ar spaiļu līsti, polistirols

Preces Nr. 2008808 | EAN 4012196465682

Preces Nr. / Tips	2008808 / SDB 09 PS

Garums	241 mm

Platums	191 mm

Augstums	126 mm

Spailes	Spraud-

Produkta apraksts

Produkta apraksts

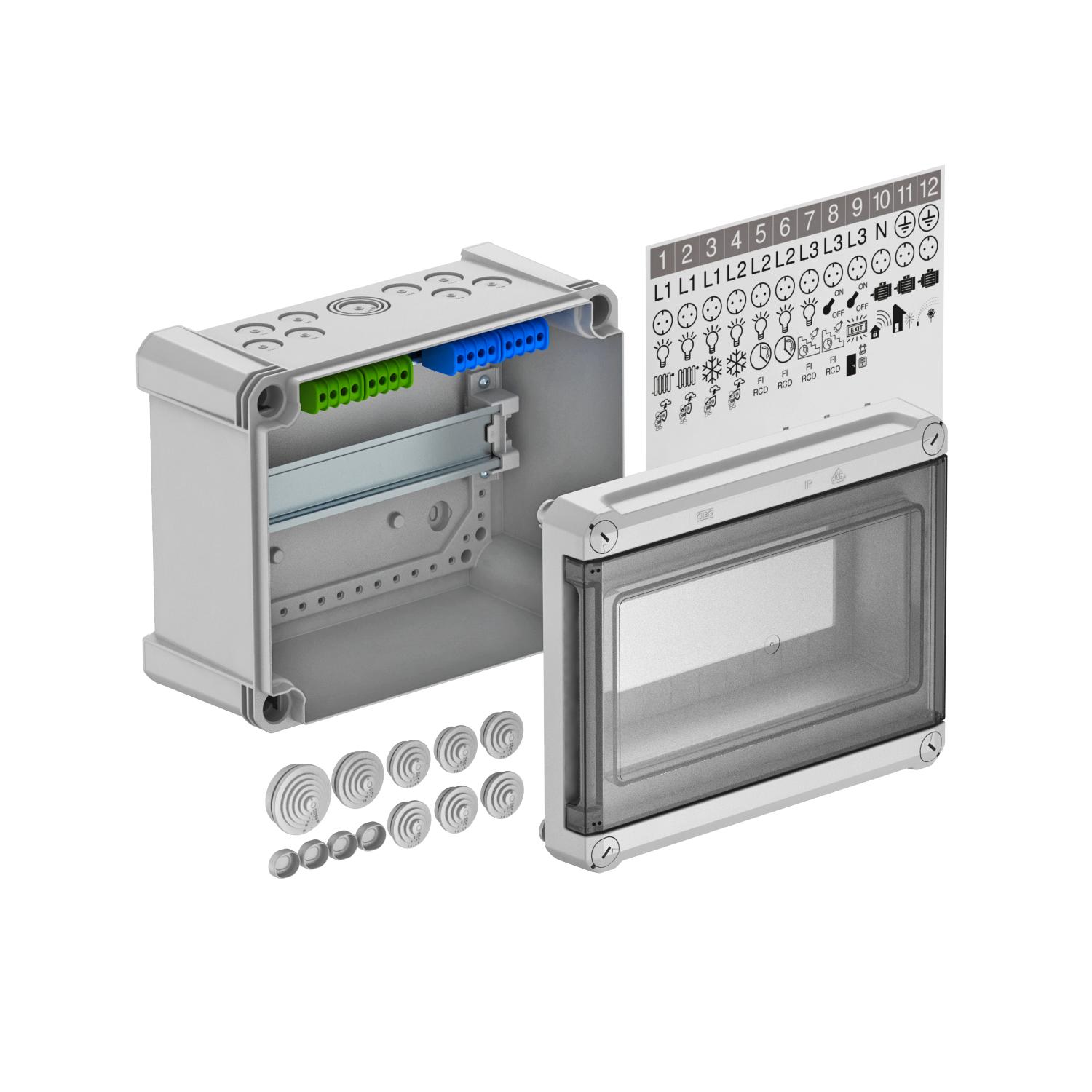

Mazie sadalītāji ar spaiļu līsti virsapmetuma montāžai, strāvas sekundārai sadalīšanai, telpās un aizsargātās vietās ārpus telpām, atbilstoši IEC 439-3. Ar iepriekš uzmontētu 35 mm U profila montāžas sliedi. Aizsardzības klase IP66 un aizsardzības pakāpe IK06. Caurspīdīgs vāks uzskrūvēšanai, ar izgriezumu.
- aizsargizolēts maksimāli 9 atdalīšanas vienībām
- skavu līstu komplekts: pa 2 PE/N spailēm attiecīgi 4x16 mm² skrūvējamu spaiļu pievienošanas vietas, mazā U profila sliede, montāžas instrukcija un stiprinājumu komplekts
- apzīmējuma plāksnītes pieslēgtajiem patērētājiem
- 6 elastīgi kabeļu un vadu Ø 20mm ievadi, paredzēti kabeļiem, kuru diametrs ir 0-17 mm
- 1 elastīgs kabeļu un vadu Ø 25 mm ievads, paredzēts kabeļiem, kuru diametrs ir 0-22 mm
- 1 elastīgs kabeļu un vadu Ø 32mm ievads, paredzēts kabeļiem, kuru diametrs ir 0-28 mm
- pa 8 izlaužamiem atvērumiem Ø 20 mm augšā un apakšā
- pa 1 kombinētiem izlaužamiem atvērumiem Ø 20/25/32 mm augšā un apakšā
- 4 skrūvju vāki
Piemērots montāžai telpās un aizsargātā ārvidē;
Piederumi:
· skavu līstu komplekts: pa divām PE/N spailēm, kurām katrai ir 4 x 16 mm² skrūvējamu spaiļu pievienošanas vietas, mazā U profila sliede, montāžas instrukcija un stiprinājumu komplekts
· pašlīmējošas piktogrammas pieslēgto patērētāju marķēšanai un aprakstīšanai;
· seši elastīgi kabeļu un vadu Ø 20 mm ievadi, paredzēti kabeļiem, kuru diametrs ir 0–17 mm
· viens elastīgs kabeļu un vadu Ø 25 mm ievads, paredzēts kabeļiem, kuru diametrs ir 0–22 mm
· viens elastīgs kabeļu un vadu Ø 32 mm ievads, paredzēts kabeļiem, kuru diametrs ir 0–28 mm
Nominālā strāva 63 A
Jaudas zudums pie 40 K 20,7 W

Mazais virsapmetuma sadalītājs, izolēts, maks. 9 atdalīšanas vienībām Virspusē un apakšpusē 9 izlaužamas atveres (8 x Ø 20 un 1 x Ø 20/25/32), ar gatavu 35 mm U profila nesošo sliedi. Komplektā piegādātie četri skrūvju nosegvāki novērš nejaušu „sprieguma pārnesi”.

Tehniskie dati

Tehniskie dati

Aizsardzības pakāpes IK kods	IK07
Aizsardzības veids	IP66
Ar atslēgu	nē
Ar montāžas plātni	nē
Caurspīdīgs vāks	jā
DIN sliede	jā
EMS izpildījums	nē
Instalācijas mazā sadalītāja montāžas veids	Uzbūve

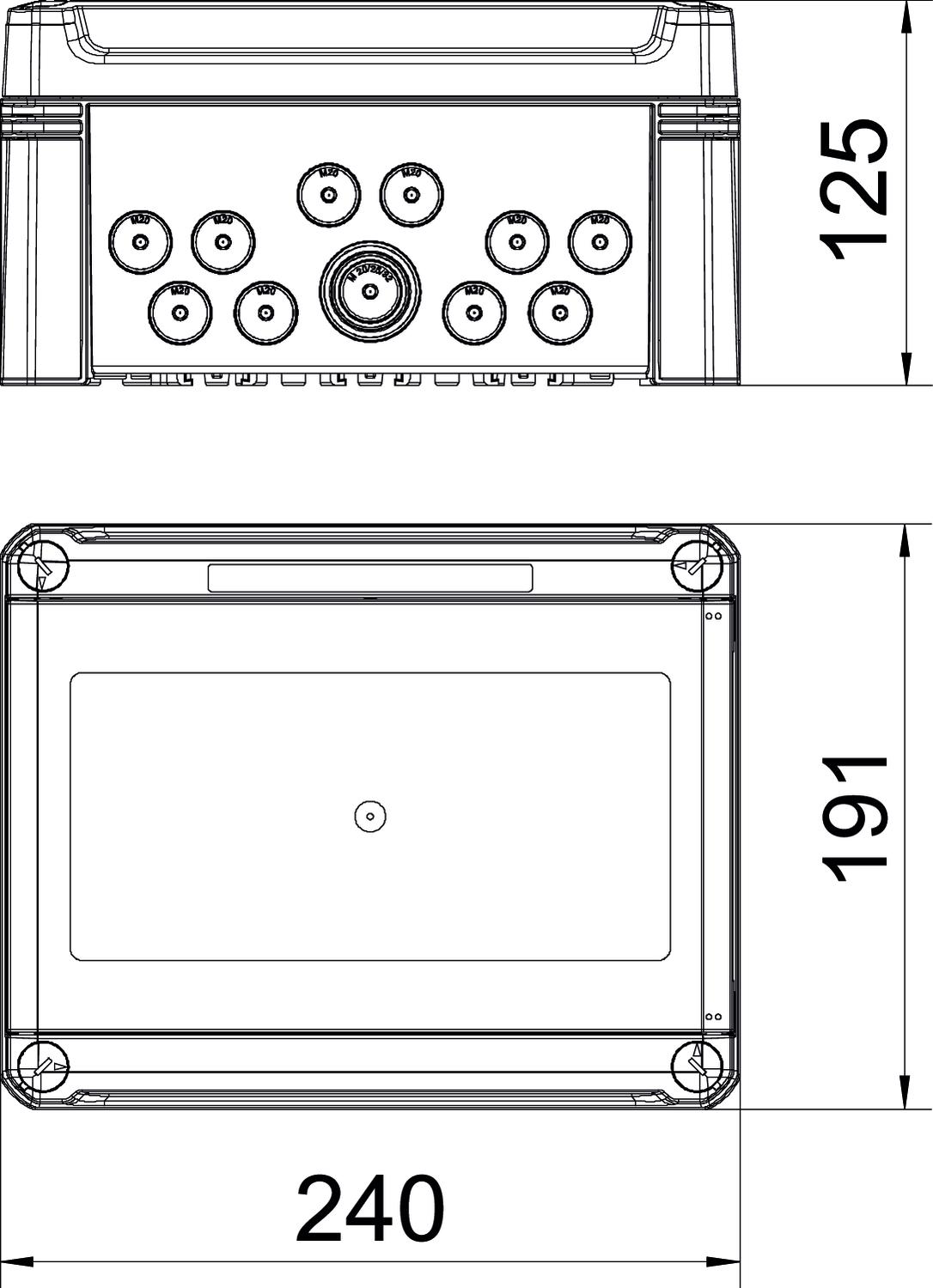

Izmērs	240x191x125
Krāsa	gaiši pelēks; RAL 7035

Materiāls	Polistirols
Mazā sadalītāja vāka modelis	ar izgriezumu
Nominālā strāva	63 A
Nominālais spriegums	400 V
Pārseguma veids	Vāks
Piemontēšanas iespējas	jā
Platums iedalījums vienībās	9
Rindu skaits	1
Spailes	Spraud-

Izmēri

Augstums	126 mm
Garums	241 mm

Platums	191 mm

CO2 pēdas nospiedums (Product Carbon Footprint)

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	3,9546 kg CO2e / 1 Gabals
CO2 vērtības noteikšanas datums	2025-05-14T00:00:00.000+0200
CO₂ Footprint (GWP)	3,9546 kg CO₂e
