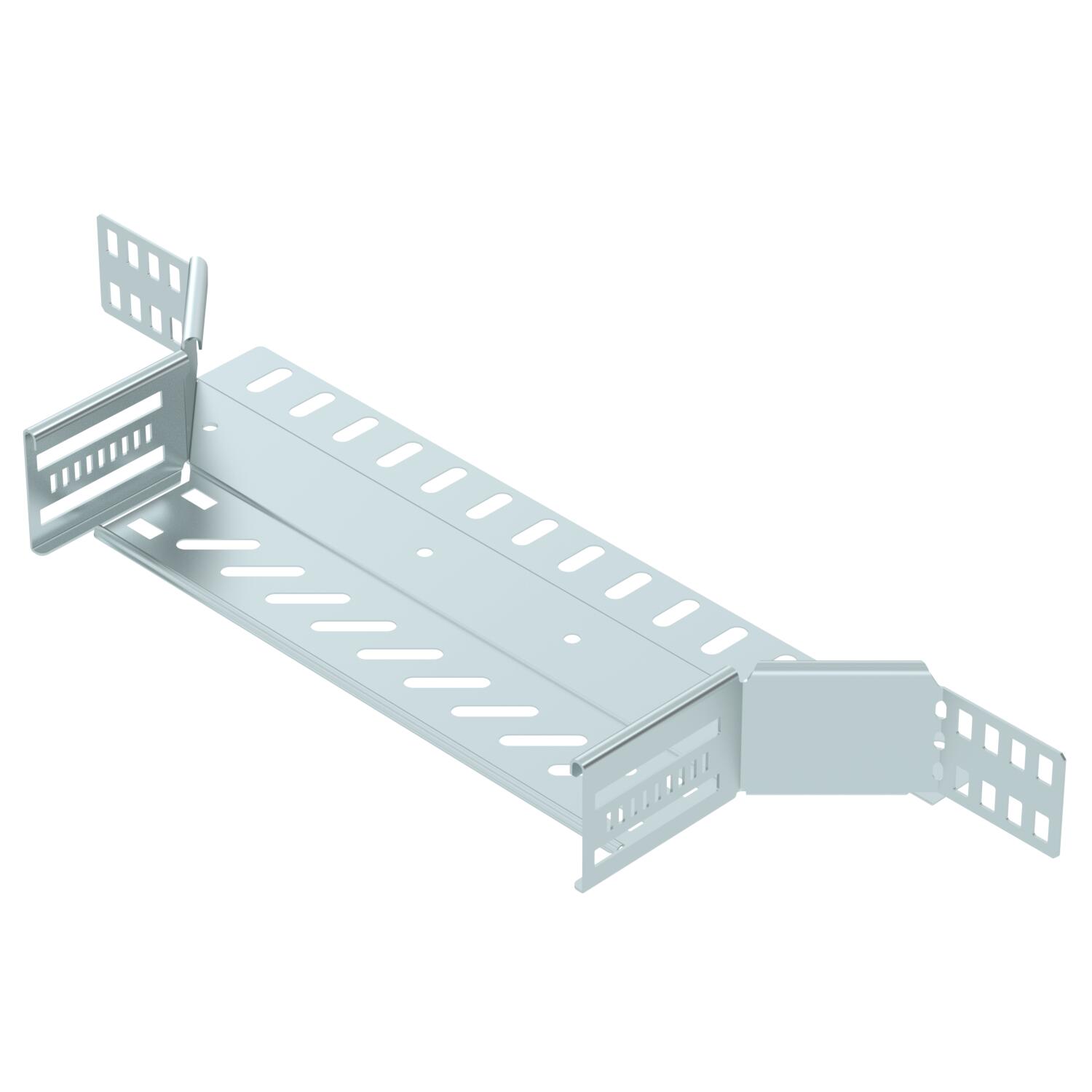

Montāžas/atzarojuma detaļa 60 FS
Preces Nr. 6042117 | EAN 4012197337254
- Produkta apraksts
-
Produkta aprakstsSavienojums horizontāla atzara izveidošanai, sānu augstums 60 mm. Montāža bez skrūvēm ar dubultskavām vai skrūvsavienojumu ar plakangalvas skrūvēm FRS un kombinētajiem uzgriežņiem M6. Iekštelpām. Stiprināšanas aksesuārus jāpasūta atsevišķi.
-
- Tehniskie dati
-
Tehniskie dati

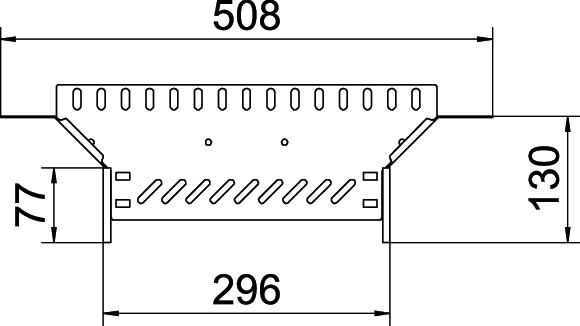

Atzarojuma platums 300 mm Augstums 60 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 1,6089 kg CO2e / 1 Gabals Funkciju nodrošināšana jā Gara laiduma izpildījums nē Ieteiktais skrūvju skaits 14 St. Izmantošanas temperatūras diapazons maks. 120 °C Izmantošanas temperatūras diapazons min. -20 °C Izmērs 60x300 Izmērs B 300 mm Kabeļu nesošās sistēmas savienotāju veids skrūvēts/iespīlēts Krāsa cinks Loksnes biezums 0,8 mm Materiāls Tērauds Metāla biezums 1,25 mm NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Pamatnes plāksnes materiāla biezums 0,8 mm Platums 300 mm Savienotāja izpildījums iebūvēts savienotājs Virsma cinkots - Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.

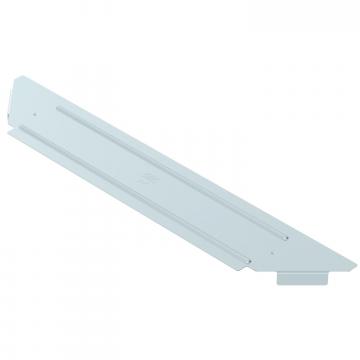

Vāks montāžas atzarojuma detaļai FS
RAAD 300 FS 6042407 20 Gabals Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.

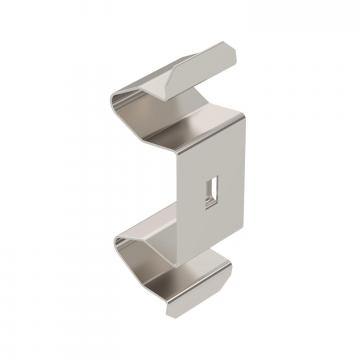

Dubultskava fasondetaļas montāžai A2
DOP A2 6035998 10 Gabals - Lejupielādes
-
Datu lapa RAA 630 FS / 6042117 , 0.18MB , pdfVadlīnijas KTS cable tray systems , 1.61MB , pdfES Atbilstības deklarācija RAA 630 FS / 6042117 , 0.12MB , pdfApvienotās Karalistes atbilstības deklarācija RAA 630 FS / 6042117 , 0.09MB , pdfREACH Atbilstības deklarācija RAA 630 FS / 6042117 , 0.12MB , pdfRoHS Atbilstības deklarācija RAA 630 FS / 6042117 , 0.13MB , pdfIzvēles ceļvedis Selection aid for cable trays, Magic , 0.23MB , pdfIzvēles ceļvedis Selection aid cable trays, screwable , 2.17MB , pdfMontāžas instrukcija Latchable Magic cable tray systems , 12.33MB , pdfMontāžas instrukcija Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfMontāžas instrukcija General information on the mounting , 2.65MB , pdf
