Nokomplektēts fotoelektriskais bloks, 1500 V DC, ar tālvadības signalizāciju citi | IP20

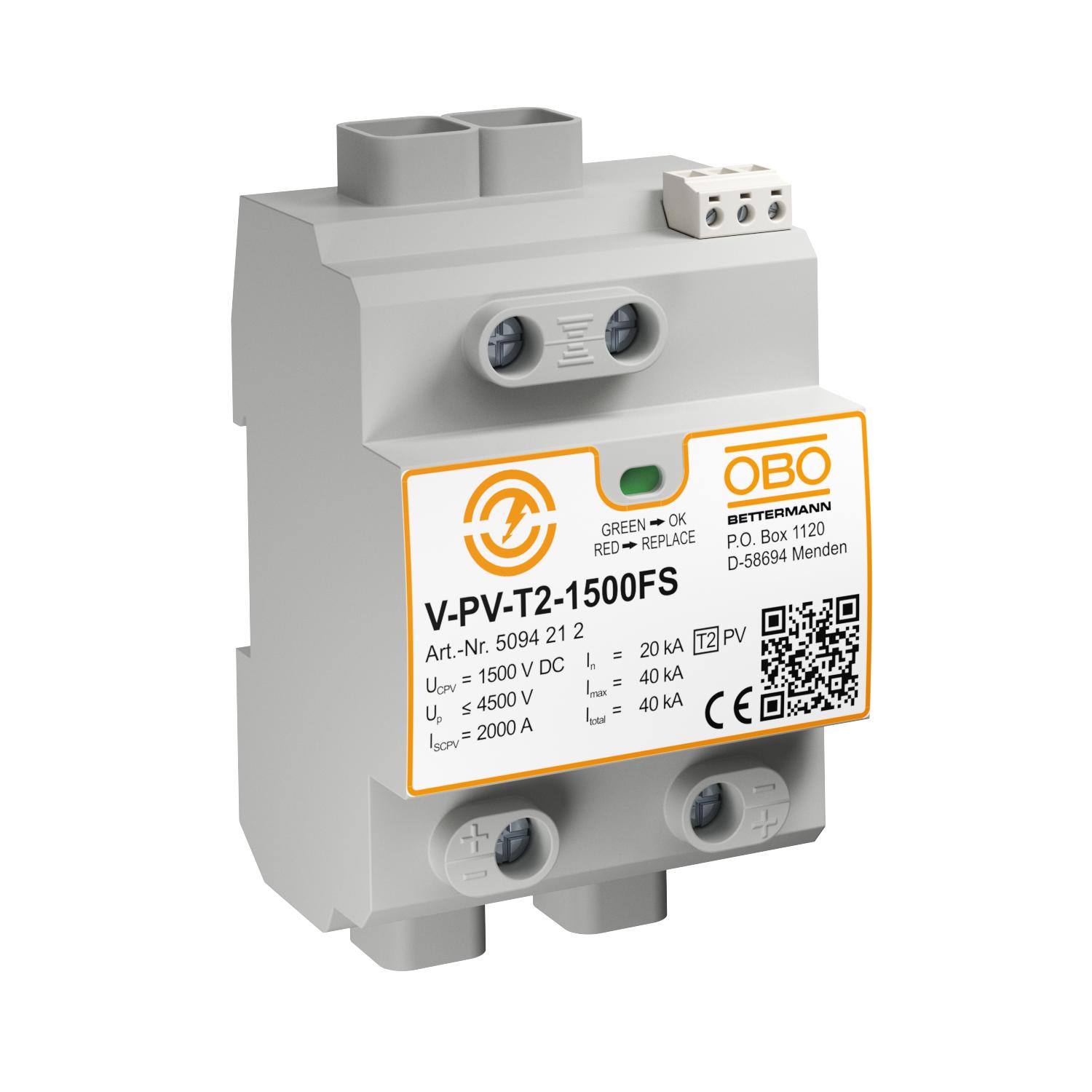

Nokomplektēts fotoelektriskais bloks, 1500 V DC, ar tālvadības signalizāciju

Preces Nr. 5094212 | EAN 4012196603701

Preces Nr. / Tips

Polu izpildījums	citi

Aizsardzības veids	IP20

Produkta apraksts

Produkta apraksts

2. tips, pārsprieguma aizsargierīce fotoelekriskajām iekārtām.

• Pārspriegumaizsardzība atb. IEC 60364-7-712 (VDE 0100-712)
• Novadīšanas spēja no 20 kA katram polam līdz 40 kA (8/20)
• Pret bojājumiem izturīgs Y veida slēgums ar statusa indikatoru
• FS variantiem ir potenciālu nesaturošs maiņkontakts tālvadības signalizācijai

Pielietojums: PV iekārtu zibensstrāvas un pārspriegumaizsardzības ierīcēs.

Tehniskie dati

Tehniskie dati

Aizsardzības veids	IP20
Atbildes laiks	<25 ns
Augstākais ilgtermiņa spriegums DC	1500 V
Ekspluatācijas temperatūra maks.	80 °C
Ekspluatācijas temperatūra min.	-40 °C
Ierīces signalizācija	optisks
Integrēta aizsardzība pie ieejas	nē
Izmantošanas temperatūras diapazons maks.	80 °C
Izmantošanas temperatūras diapazons min.	-40 °C
Izmērs	1500V DC
Izpildījums	Y konfigurācija + FS
Izpūtošs	nē
Izstrādājuma sērija	PV-ÜSS
Krāsa	pelēks
LPZ	1→2
Maks. PV spriegums	1500 V
Maksimālā impulsu strāva novadītājā (8/20 μs)	40 kA
Montāžas veids	Montāžas sliede 35 mm
Nominālā noplūdes strāva (8/20 µs)	20 kA

Nominālā slodzes strāva (ieejas/izejas spaile)	50 A
Polu izpildījums	citi
ROHS atbilstība	jā
SPD atb. EN 61643-11	Tips 2
SPD atb. IEC 61643-1	II klase
Sprādziendroša konstrukcija	nē
Tālvadības signalizācija	jā
Tīkla tips	DC
Tīkla tips TN	nē
Tīkla tips TN-C	nē
Tīkla tips TN-C-S	nē
Tīkla tips TN-S	nē
Tīkla tips TT	nē
Tīkla tips, cits	nē
Tīkla tips, DC	jā
Tīkla tips, IT	nē
Tipa 1 pārbaudes klase	nē
Tipa 2 pārbaudes klase	jā
Tipa 3 pārbaudes klase	nē

Izmēri

Augstums	120 mm
Garums	65,5 mm

Platums	71,2 mm

Pieslēgšanas iespējas

Elastīgo vadu šķērsgriezums (smalkās stieples) maks.	35 mm²
Elastīgo vadu šķērsgriezums (smalkās stieples) min.	2,5 mm²
FM kontakti	Pārslēgs

Impulsu strāva novadītājā (8/20 µs) [kopējā]	40 kA
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	35 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	2,5 mm²

CO2 pēdas nospiedums (Product Carbon Footprint)

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	0,1024 kg CO2e / 1 Gabals
CO2 vērtības noteikšanas datums	2025-05-14T00:00:00.000+0200
CO₂ Footprint (GWP)	0,1024 kg CO₂e
