Papildu montāžas vienība, paredzēta GES6, augstums 60-110 mm 473 | 400 | 60 | 110 | taisnstūra

Papildu montāžas vienība, paredzēta GES6, augstums 60-110 mm

Preces Nr. 7424902 | EAN 4012195245186

Preces Nr. / Tips	7424902 / OKA-W A 6050 6

Garums	473 mm

Platums	400 mm

Kanāla augstums min.	60 mm

Kanāla augstums maks.	110 mm

Montāžas atvere iebūvējamai vienībai	taisnstūra

Produkta apraksts

Produkta apraksts

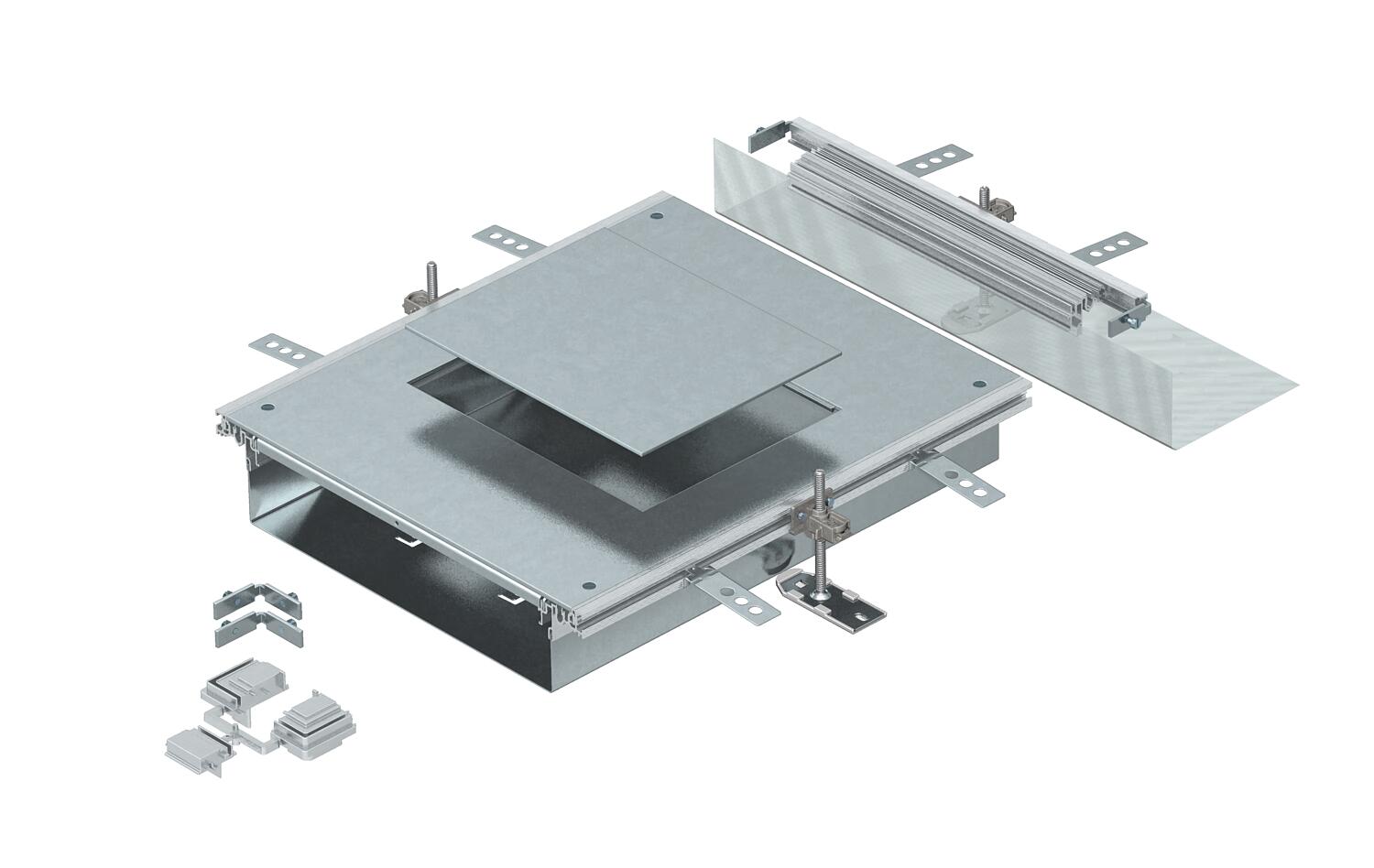

Montāžai gatava kanālu montāžas vienība ar ierīču montāžas vāku iebūvējamās vienības ar nominālo izmēru 6 iebūvēšanai, sastāv no kanāla apakšdaļas (grīdā montējama rene ar sānu profiliem un grīdas seguma salaidumprofiliem), kanāla vāka ar cieši noslēgtu montāžas atveri un kanāla gala elementa. Piegādes komplektā ietilpst 3 augstumā regulējami stiprinājuma leņķi, 3 betona enkuri, 1 vāka savienojuma balsts un 1 komplekts leņķa atzarojuma izveidei.

Montāžas atveres izmērs piemērots četrstūra iebūvējamās vienības ar nominālo izmēru 6 iebūvēšanai.

Tehniskie dati

Tehniskie dati

Ar atveri pieslēgumam	jā
Ar pārlaidumu	jā
Ar potenciālu izlīdzināšanu	nē
Ar starpsienu	nē
Atdalāms	nē
Augšējā daļa, noņemama	jā
Augstuma regulēšanas diapazons maks.	110 mm
Augstuma regulēšanas diapazons min.	60 mm
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	47,7217 kg CO2e / 1 Gabals
Garums	473 mm
Iespējams iemontēt blīvi	jā

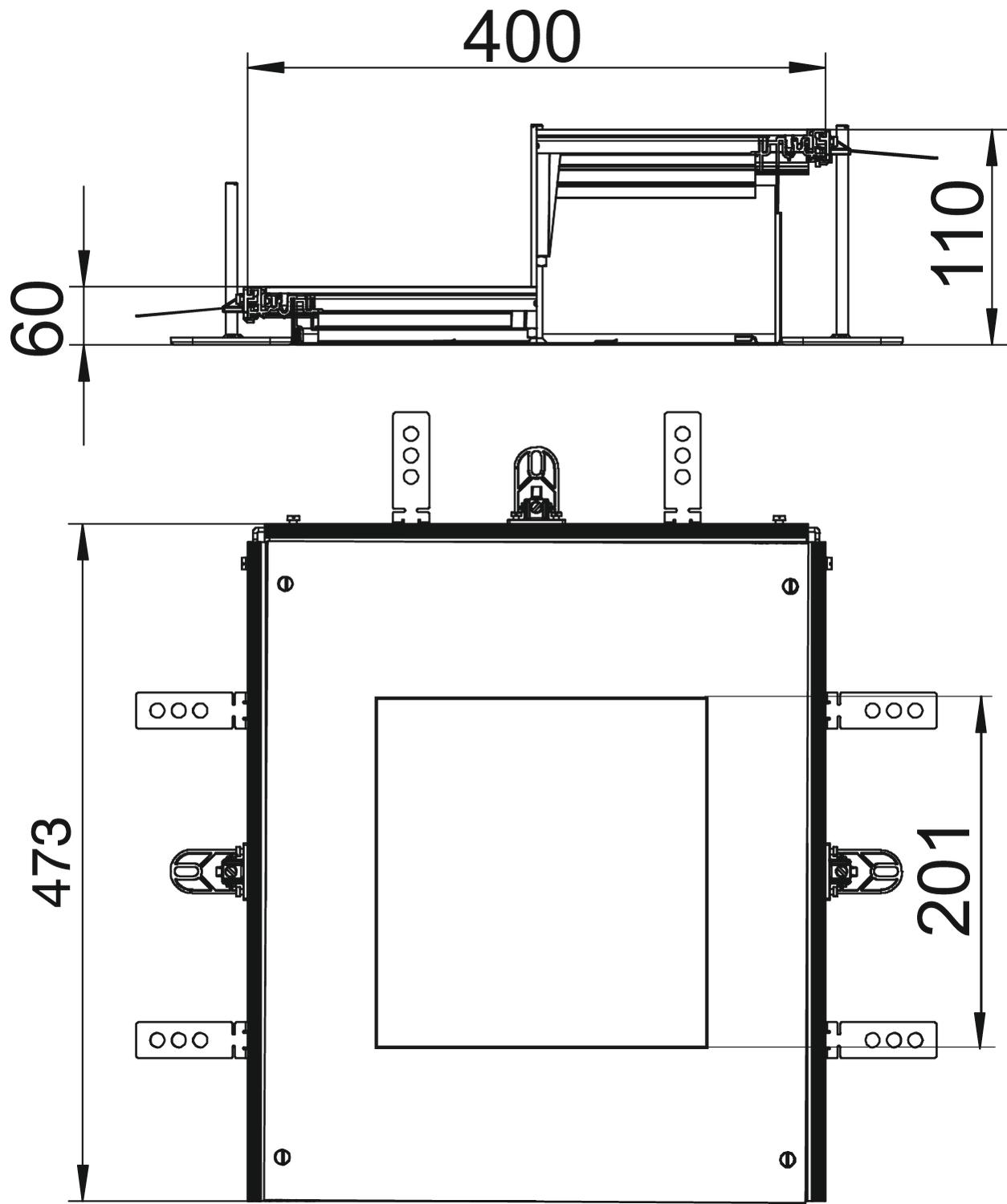

Izmērs a	201 mm
Izmērs A	400 mm
Izmērs b	253 mm
Izmērs H	60 mm
Kanāla augstums maks.	110 mm
Kanāla augstums min.	60 mm

Materiāls	Tērauds
Minimālais grīdas pamatnes augstums	60
Montāžas atvere	servisa modulim
Montāžas atvere iebūvējamai vienībai	taisnstūra
Montāžas atvere virsgrīdas tvertnei	nē
Montāžas atveres pārsegums	jā
Montāžas atveru skaits	1
Nominālais lielums ierīču iebūvēšanas vienībai	6
Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu	nē
Piemērots atvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu	jā
Piemērots kompensācijas šuvei	nē
Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums	nē
Platums	400 mm
Vāka materiāla biezums	4
Vāka nostiprināšana ar ātru fiksāciju	nē
Vāķi	1
Virsma	cinkots

Visi tipi

Visi tipi

Tips	Garums	Platums	Kanāla augstums min.	Kanāla augstums maks.	Montāžas atvere iebūvējamai vienībai	Preces Nr.	Daudzums	mazākā pārd. vien.
OKA-W A 6050 6	473 mm	400 mm	60 mm	110 mm	taisnstūra	7424902	Gabals	1 Gabals

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Kvadrātveida ierīču montāžas modulis grīdas pamatnes augstumam 55mm	GES9 55U V 7011	7405037	Gabals	2 Gabals
Kvadrātveida ierīču montāžas modulis grīdas pamatnes augstumam 55mm	GES9 55U V 9011	7405039	Gabals	2 Gabals
