Papildu montāžas vienība, paredzēta GESR9, augstums 40-240 mm 460 | 400 | 40 | 240 | apaļš

Papildu montāžas vienība, paredzēta GESR9, augstums 40-240 mm

Preces Nr. 7424346 | EAN 4012195244066

Preces Nr. / Tips	7424346 / OKA-G A 40240R9

Garums	460 mm

Platums	400 mm

Kanāla augstums min.	40 mm

Kanāla augstums maks.	240 mm

Montāžas atvere iebūvējamai vienībai	apaļš

Produkta apraksts

Produkta apraksts

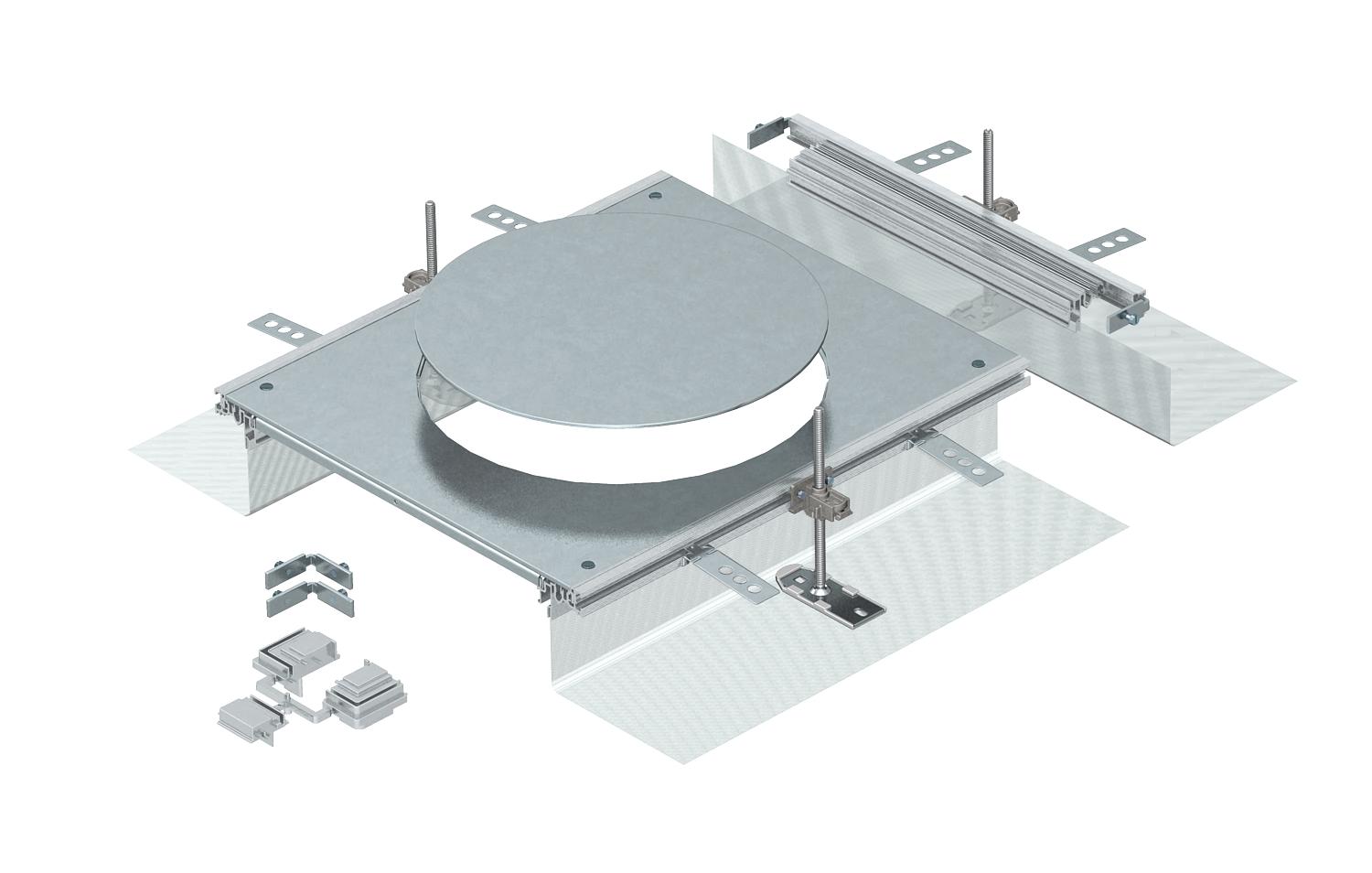

Montāžai gatava kanālu montāžas vienība ar ierīču montāžas vāku iebūvējamās vienības ar nominālo izmēru R9 iebūvēšanai, sastāv no sānu profiliem ar pieliktu elastīgu sānu sienu no metāla sieta, grīdas seguma salaidumprofiliem, kanāla vāka ar cieši noslēgtu montāžas atveri un kanāla gala elementa. Piegādes komplektā ietilpst 3 augstumā regulējami stiprinājuma leņķi, 3 betona enkuri, 1 vāka savienojuma balsts (bez augstuma regulatora - lūdzu, pasūtiet atsevišķi) un 1 komplekts leņķa atzarojuma izveidei.

Montāžas atveres izmērs piemērots apaļas iebūvējamās vienības ar nominālo izmēru R9 vai R9/55 iebūvēšanai.

Tehniskie dati

Tehniskie dati

Ar atveri pieslēgumam	jā
Ar pārlaidumu	jā
Ar starpsienu	nē
Atdalāms	jā
Augšējā daļa, noņemama	jā
Augstuma regulēšanas diapazons maks.	240 mm
Augstuma regulēšanas diapazons min.	40 mm
Grīdas plāksne	nē
Iespējams iemontēt blīvi	jā
Kanāla augstums maks.	240 mm
Kanāla augstums min.	40 mm
Materiāls	Tērauds
Minimālais grīdas pamatnes augstums	40
Montāžas atvere	servisa modulim

Montāžas atvere iebūvējamai vienībai	apaļš
Montāžas atvere virsgrīdas tvertnei	nē
Montāžas atveres pārsegums	jā
Montāžas atveru skaits	1
Nominālais lielums ierīču iebūvēšanas vienībai	R9
Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu	nē
Piemērots atvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu	jā
Piemērots kompensācijas šuvei	nē
Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums	nē
Vāka materiāla biezums	4
Vāka nostiprināšana ar ātru fiksāciju	nē
Vāķi	1
Virsma	cinkots

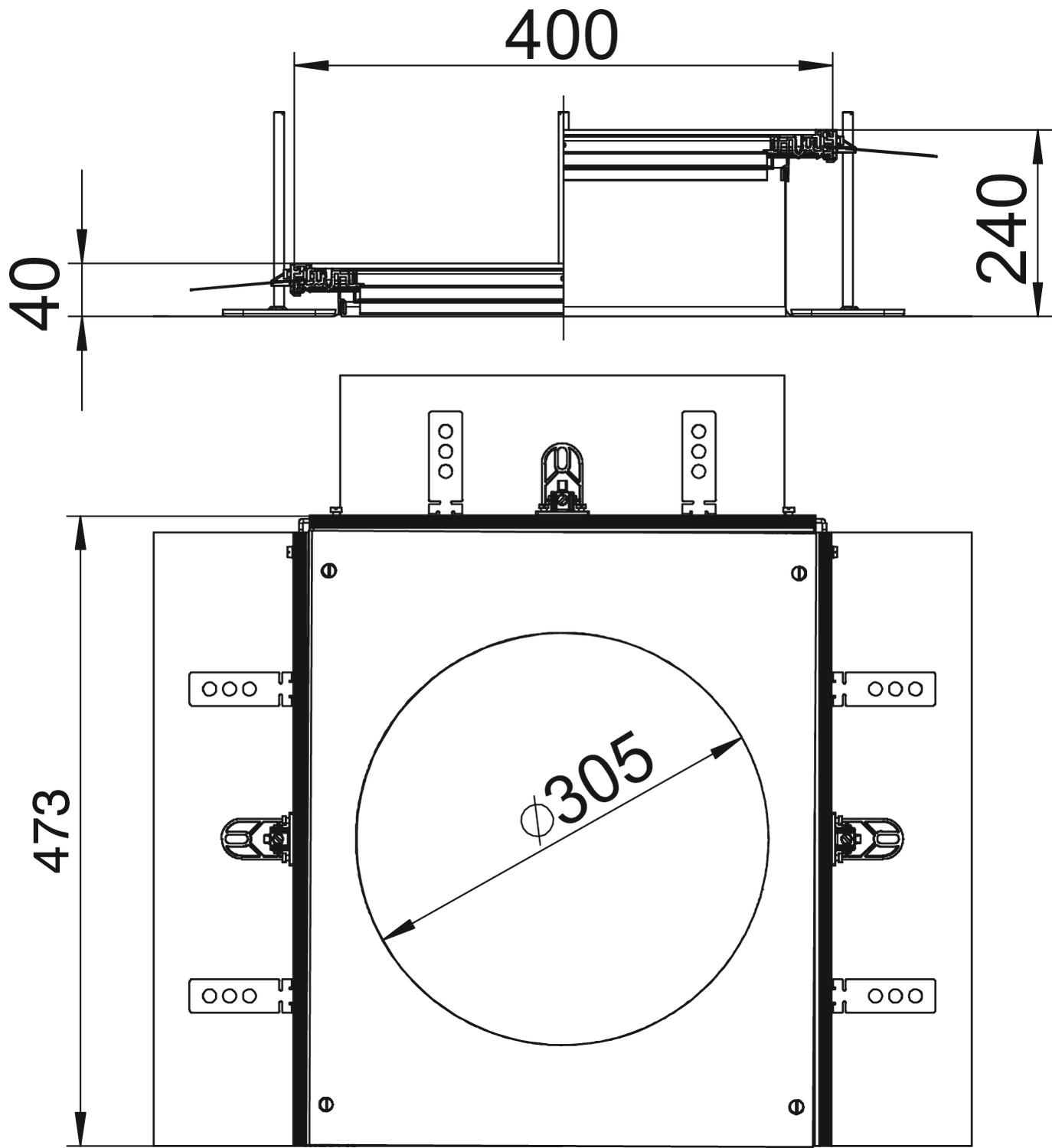

Izmēri

Garums	460 mm
Izmērs A	400 mm
Izmērs d Ø	305 mm

Izmērs H	40 mm
Platums	400 mm

CO2 pēdas nospiedums (Product Carbon Footprint)

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	46,2026 kg CO2e / 1 Gabals
CO2 vērtības noteikšanas datums	2025-05-14T00:00:00.000+0200
CO₂ Footprint (GWP)	46,2026 kg CO₂e

Declared Unit (LCA)	Gabals
Declared Unit Quantity (LCA)	1

Visi tipi

Visi tipi

Tips	Garums	Platums	Kanāla augstums min.	Kanāla augstums maks.	Montāžas atvere iebūvējamai vienībai	Preces Nr.	Daudzums	mazākā pārd. vien.
OKA-G A 40240R9	460 mm	400 mm	40 mm	240 mm	apaļš	7424346	Gabals	1 Gabals

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.

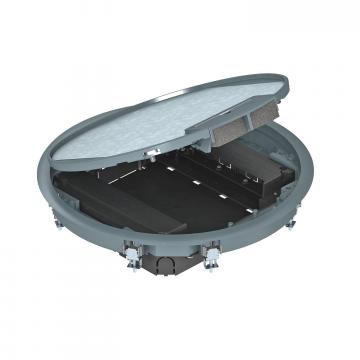

Apaļš ierīču montāžas modulis grīdas pamatnes augstumam 55mm	GESR9 55U V 7011	7405047	Gabals	2 Gabals

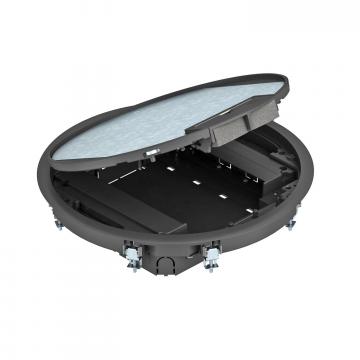

Apaļš ierīču montāžas modulis grīdas pamatnes augstumam 55mm	GESR9 55U V 9011	7405049	Gabals	2 Gabals
