Papildu montāžas vienība, paredzēta GESR9, augstums 60-110 mm
Preces Nr. 7424906 | EAN 4012195245209
- Produkta apraksts
-

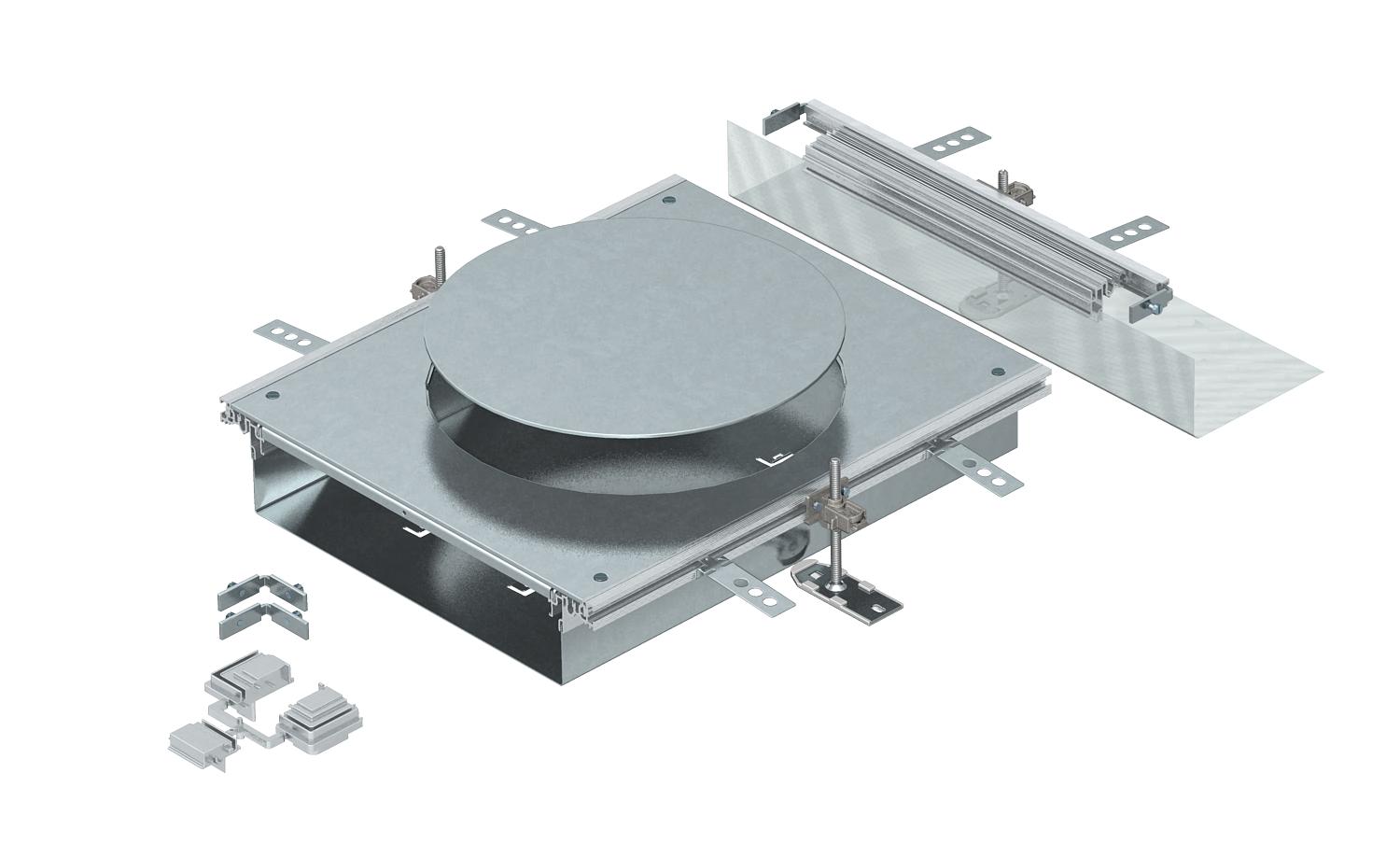

Produkta aprakstsMontāžai gatava kanālu montāžas vienība ar ierīču montāžas vāku iebūvējamās vienības ar nominālo izmēru R9 iebūvēšanai, sastāv no kanāla apakšdaļas (grīdā montējama rene ar sānu profiliem un grīdas seguma salaidumprofiliem), kanāla vāka ar cieši noslēgtu montāžas atveri un kanāla gala elementa. Piegādes komplektā ietilpst 3 augstumā regulējami stiprinājuma leņķi, 3 betona enkuri, 1 vāka savienojuma balsts un 1 komplekts leņķa atzarojuma izveidei.
Montāžas atveres izmērs piemērots apaļas iebūvējamās vienības ar nominālo izmēru R9 vai R9/55 iebūvēšanai.
-
- Tehniskie dati
-
Tehniskie dati

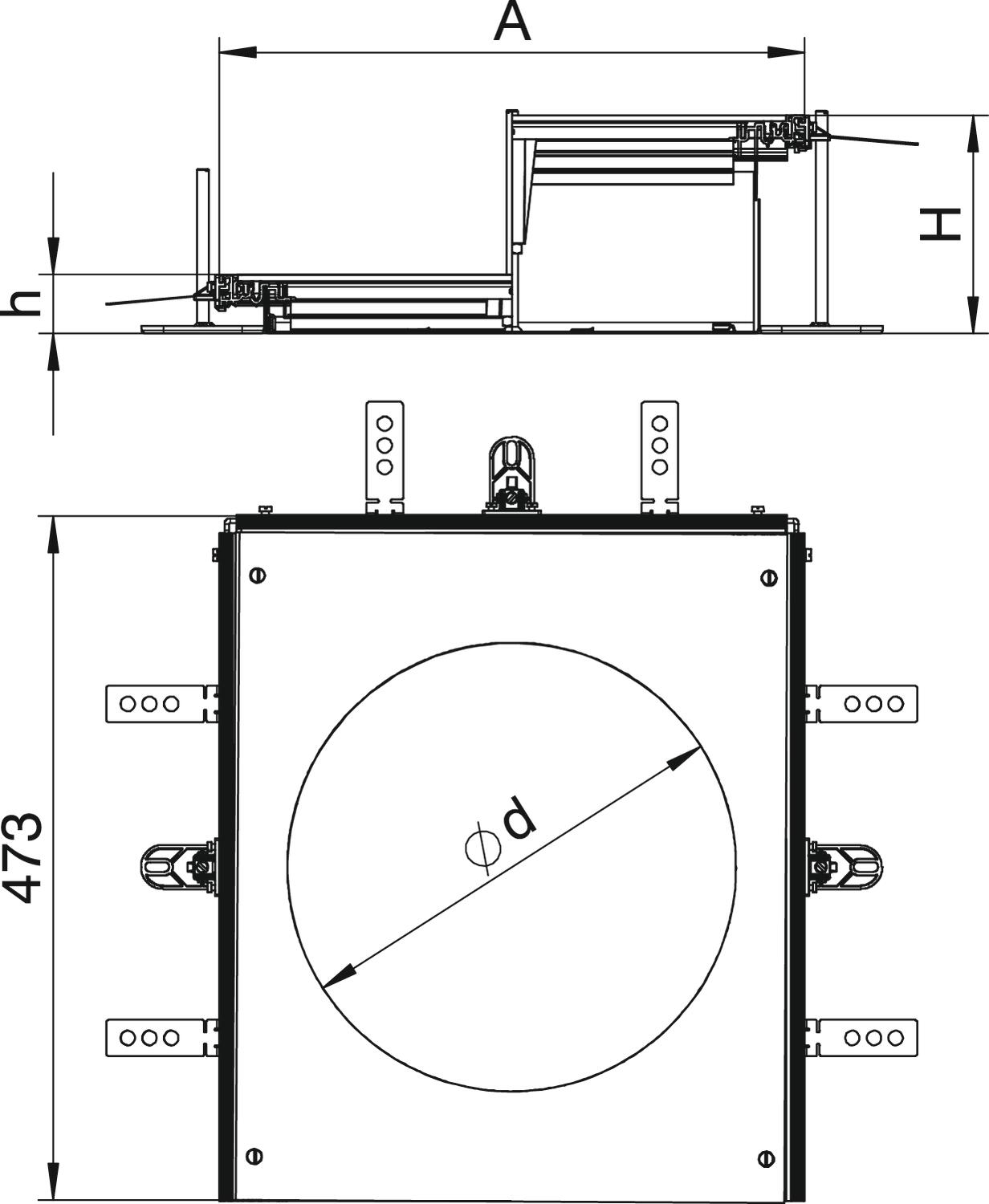

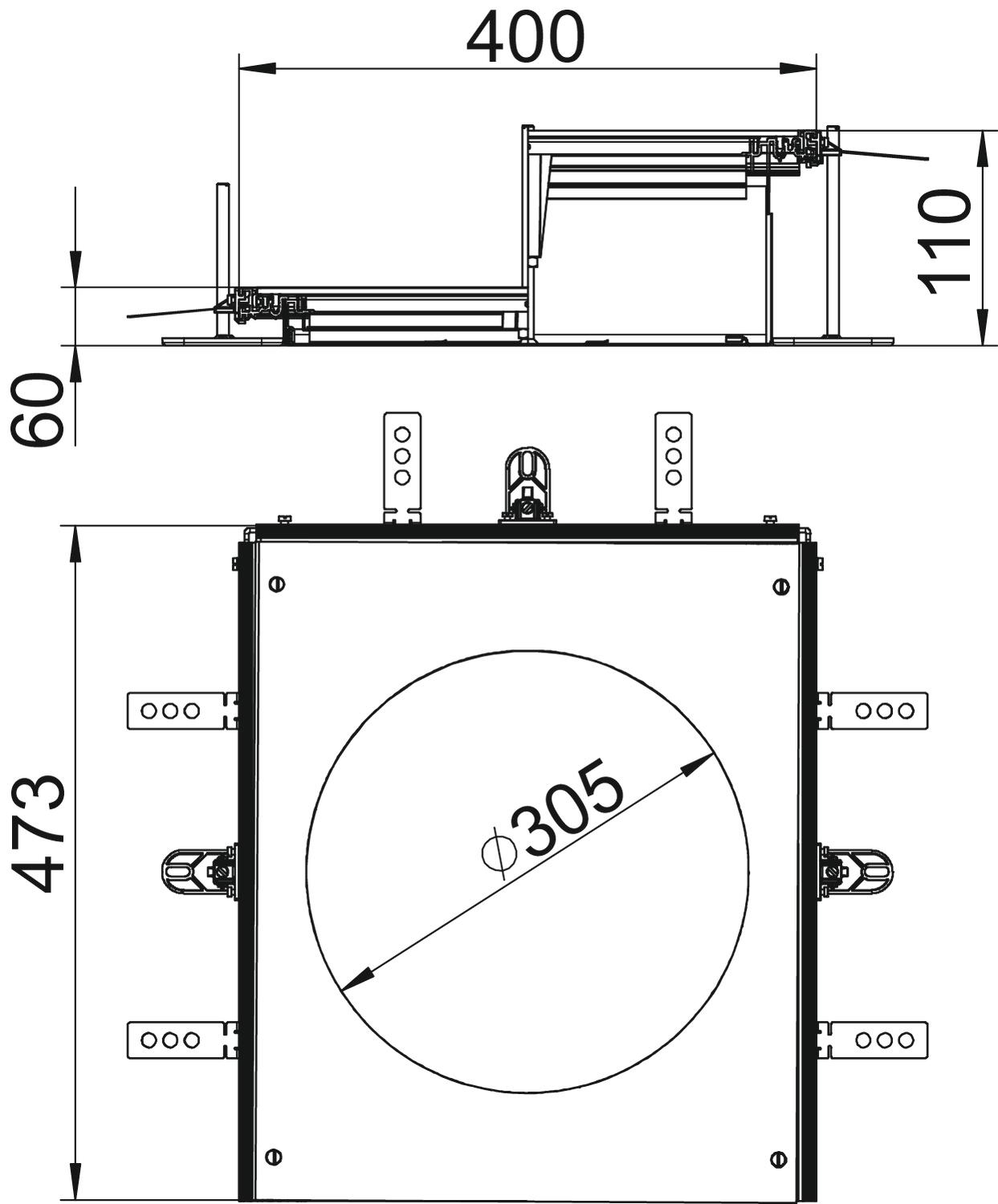

Ar atveri pieslēgumam jā Ar pārlaidumu jā Ar potenciālu izlīdzināšanu nē Ar starpsienu nē Atdalāms nē Augšējā daļa, noņemama jā Augstuma regulēšanas diapazons maks. 110 mm Augstuma regulēšanas diapazons min. 60 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 50,0569 kg CO2e / 1 Gabals Garums 473 mm Iespējams iemontēt blīvi jā Izmērs A 400 mm Izmērs d Ø 305 mm Izmērs H 60 mm Kanāla augstums maks. 110 mm Kanāla augstums min. 60 mm Materiāls Tērauds Minimālais grīdas pamatnes augstums 60 Montāžas atvere servisa modulim Montāžas atvere iebūvējamai vienībai apaļš Montāžas atvere virsgrīdas tvertnei nē Montāžas atveres pārsegums jā Montāžas atveru skaits 1 Nominālais lielums ierīču iebūvēšanas vienībai R9 Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu nē Piemērots atvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu jā Piemērots kompensācijas šuvei nē Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums nē Platums 400 mm Vāka materiāla biezums 4 Vāka nostiprināšana ar ātru fiksāciju nē Vāķi 1 Virsma cinkots - Visi tipi
