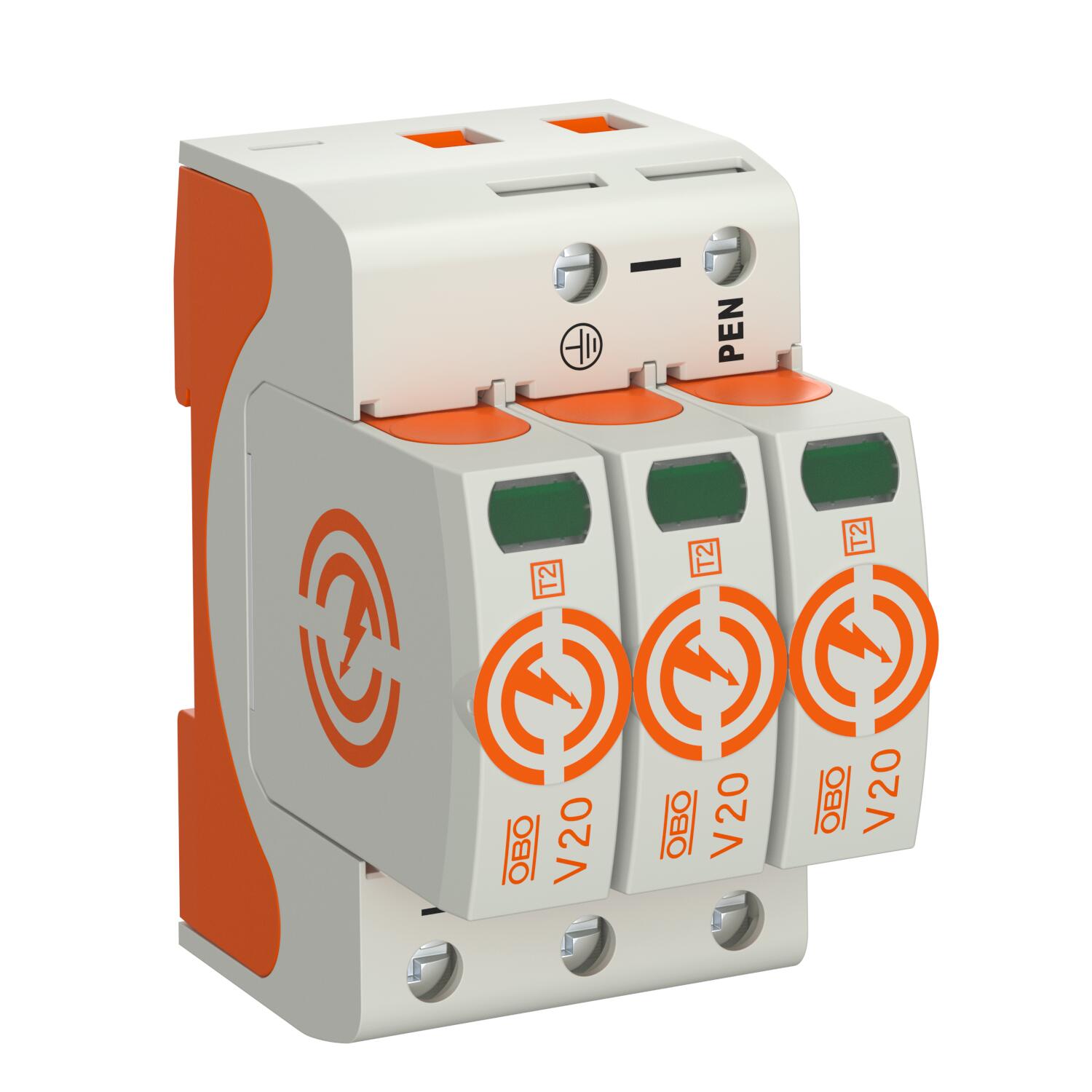

Pārsprieguma novadītājs V20, 3 polu 385 V
Preces Nr. 5095193 | EAN 4012196159901
- Produkta apraksts
-
Produkta aprakstsPārsprieguma novadītājs, tips 2
• pārspriegumaizsardzības potenciālu izlīdzināšanai atb. VDE 0100-443 (IEC 60364-4-44)
• novadīšanas spēja līdz 40 kA (8/20) katram polam, izmantojot efektīvus varistorus
• modulārs, iespraužams novadītājs ar atdalošo iekārtu un optisko statusa indikatoru
• aiztures funkcija ar aizsardzību pret vibrācijām un sprieguma kodēšanu
• plastmasa atb. UL 94 V-0
• FS variantiem ir potenciālu nesaturošs maiņkontakts tālvadības signalizācijai
Pielietojums: potenciālu izlīdzināšana galvenajā sadalē un sekundārajās sadalēs.
-
- Tehniskie dati
-
Tehniskie dati
Aizsardzības līmenis [L-N] ≤1,7 Aizsardzības veids IP20 Atbildes laiks <25 ns Atļaujas VDE, KEMA, UL, ÖVE Atlikušais spriegums [L-N] @ 1 kA 1,2 kV Atlikušais spriegums [L-N] @ 5 kA 1,4 kV Augstākais ilgtermiņa spriegums AC 385 V Augstākais pastāvīgais spriegums (L-N) 385 V CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 1,6781 kg CO2e / 1 Gabals Ekspluatācijas temperatūra maks. 80 °C Ekspluatācijas temperatūra min. -40 °C Elastīgo vadu šķērsgriezums (smalkās stieples) maks. 35 mm² Elastīgo vadu šķērsgriezums (smalkās stieples) maks. 2 AWG Elastīgo vadu šķērsgriezums (smalkās stieples) min. 1,5 mm² Elastīgo vadu šķērsgriezums (smalkās stieples) min. 16 AWG Gaisa mitrums maks. 95 % Gaisa mitrums min. 5 % Griezes moments 4 Nm Ierīces signalizācija optisks Impulsu strāva novadītājā (8/20 µs) [kopējā] 120 kA Integrēta aizsardzība pie ieejas nē Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē 50 kA eff Izmantošanas temperatūras diapazons maks. 80 °C Izmantošanas temperatūras diapazons min. -40 °C Izmērs 385V Izpūtošs nē Izturīgs pret īssavienojumu jā Korpusa montāžas materiāli PA UL 94 V-0 Maksimālā aizsardzība pie ieejas 160 A Maksimālā impulsu strāva novadītājā (8/20 μs) 40 kA Maksimālā impulsu strāva novadītājā (8/20 μs) [L-N] 40 kA Maksimumstrāvas aizsardzība tīkla pusē 160 A gL/gG Minimālais attālums 1,5 mm Montāžas veids Montāžas sliede 35 mm Nominālā noplūdes strāva (8/20 µs) 20 kA Nominālā noplūdes strāva (8/20 µs) [L-N] 20 kA Nominālais spriegums AC (50/60 Hz) 350 V Polu izpildījums 3 Polu skaits 3 SPD atb. EN 61643-11 Tips 2 SPD atb. IEC 61643-1 II klase SPD saskaņā ar UL 1449 4. tips Tālvadības signalizācija nē Tīkla tips citi Tīkla tips TN jā Tīkla tips TN-C jā Tipa 2 pārbaudes klase jā TOV spriegums [L-N] – bezatteices režīms – 120 min 670 V TOV spriegums [L-N] – iztursprieguma režīms – 5 s 510 V Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 2 AWG Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 35 mm² Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 1,5 mm² Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 16 AWG - Visi tipi
