Sešstūra skrūve trapeces veida stiprinājumam TPB 100 10 | 110 | 17 | 10 | Tērauds

morepic-1

morepic-2

Sešstūra skrūve trapeces veida stiprinājumam TPB 100

Preces Nr. 6418244 | EAN 4012196348794

Preces Nr. / Tips	6418244 / SKS 10x110 G

Izmērs d	10 mm

Izmērs L	110 mm

Atslēgas platums	17

Metriskā vītne	10

Materiāls	Tērauds

Produkta apraksts

Produkta apraksts

Sešstūra skrūve trapeces veida stiprinājuma TPB 100 montāžai, ar kātu un vītni, ieskaitot sešstūra uzgriezni un 2 paplāksnes.

Tehniskie dati

Tehniskie dati

Ar atloku	nē
Ar starpliku	jā
Ar uzgriezni	jā
Atslēgas platums	17
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	0,1648 kg CO2e / 1 Gabals
Garums	110 mm
Izmērs	M10x110
Izmērs d	10 mm
Izmērs L	110 mm
Izturības klase	5.6
Krāsa	cinks

Kreisā vītne	nē
Materiāls	Tērauds
Metriskā vītne	10
Pašdrošināšanas	nē
Pilna vītne	jā
Skrūvēšanas sistēma	sešstūra (heksagonāls)
Virsma	galvaniski cinkota
Vītne	M10
Vītnes garums	110 mm
Vītnes kāpe	1,5 mm

Visi tipi

Visi tipi

Tips	Izmērs d	Izmērs L	Atslēgas platums	Metriskā vītne	Materiāls	Preces Nr.	Daudzums	mazākā pārd. vien.
SKS 10x110 G	10 mm	110 mm	17	10	Tērauds	6418244	Gabals	20 Gabals

Lejupielādes

Datu lapa SKS 10x110 G / 6418244 , 0.15MB , pdf

Vadlīnijas KTS cable tray systems , 1.61MB , pdf

Katalogs Cable support systems , 54.52MB , pdf

ES Atbilstības deklarācija SKS 10x110 G / 6418244 , 0.22MB , pdf

REACH Atbilstības deklarācija SKS 10x110 G / 6418244 , 0.12MB , pdf

Lejupielāde

RoHS Atbilstības deklarācija SKS 10x110 G / 6418244 , 0.12MB , pdf

Lejupielāde

Montāžas instrukcija General information on the mounting , 2.65MB , pdf

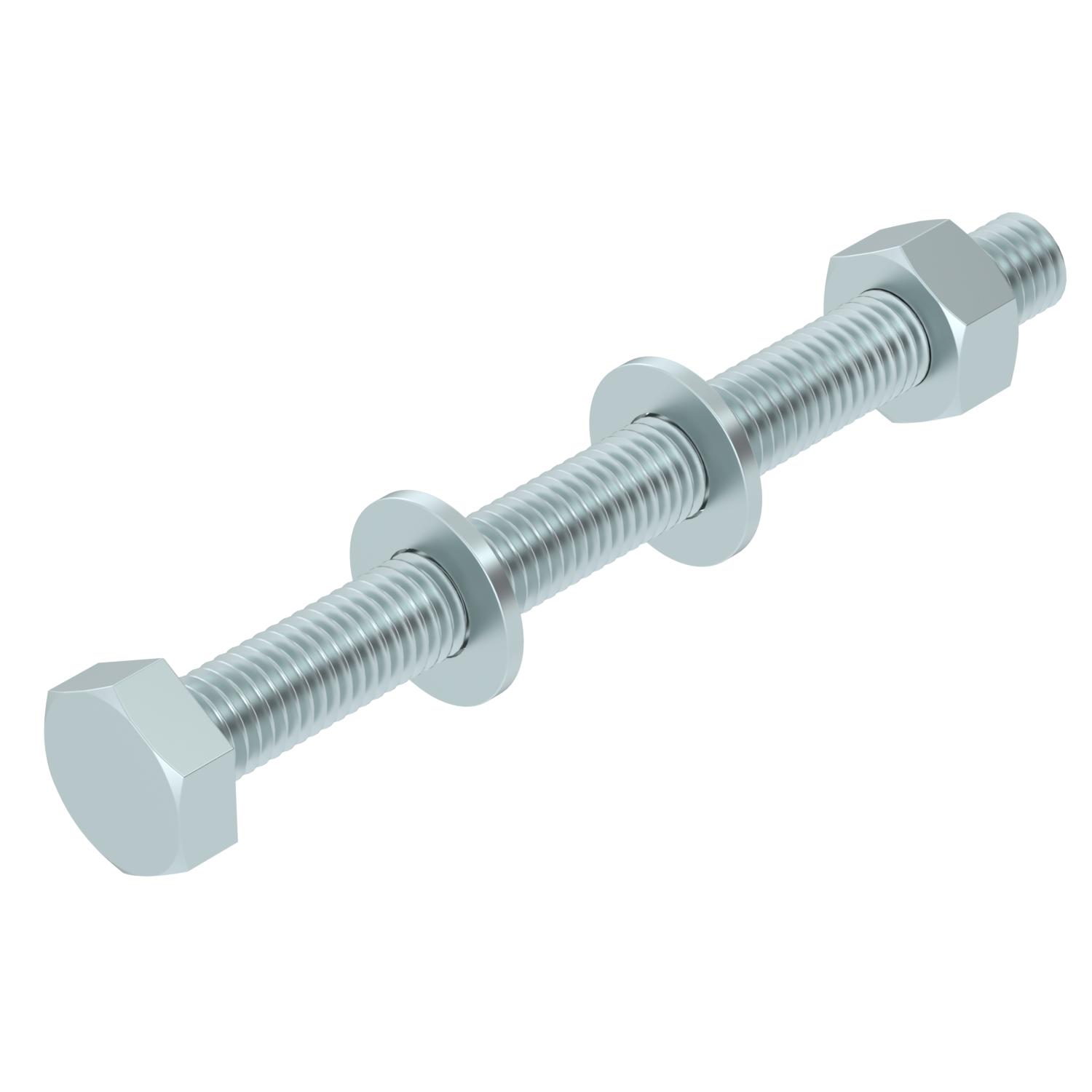

Produkta zīmējums SKS 10x110 G / 6418244, 51.65 kB, jpg

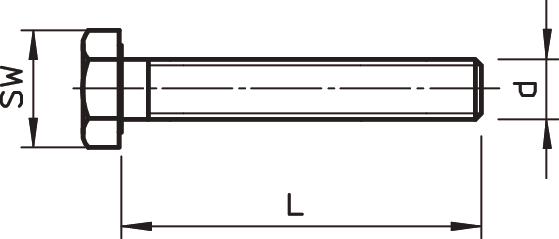

Dimensiju zīmējums SKS 10x110 G / 6418244, 12.49 kB, jpg
