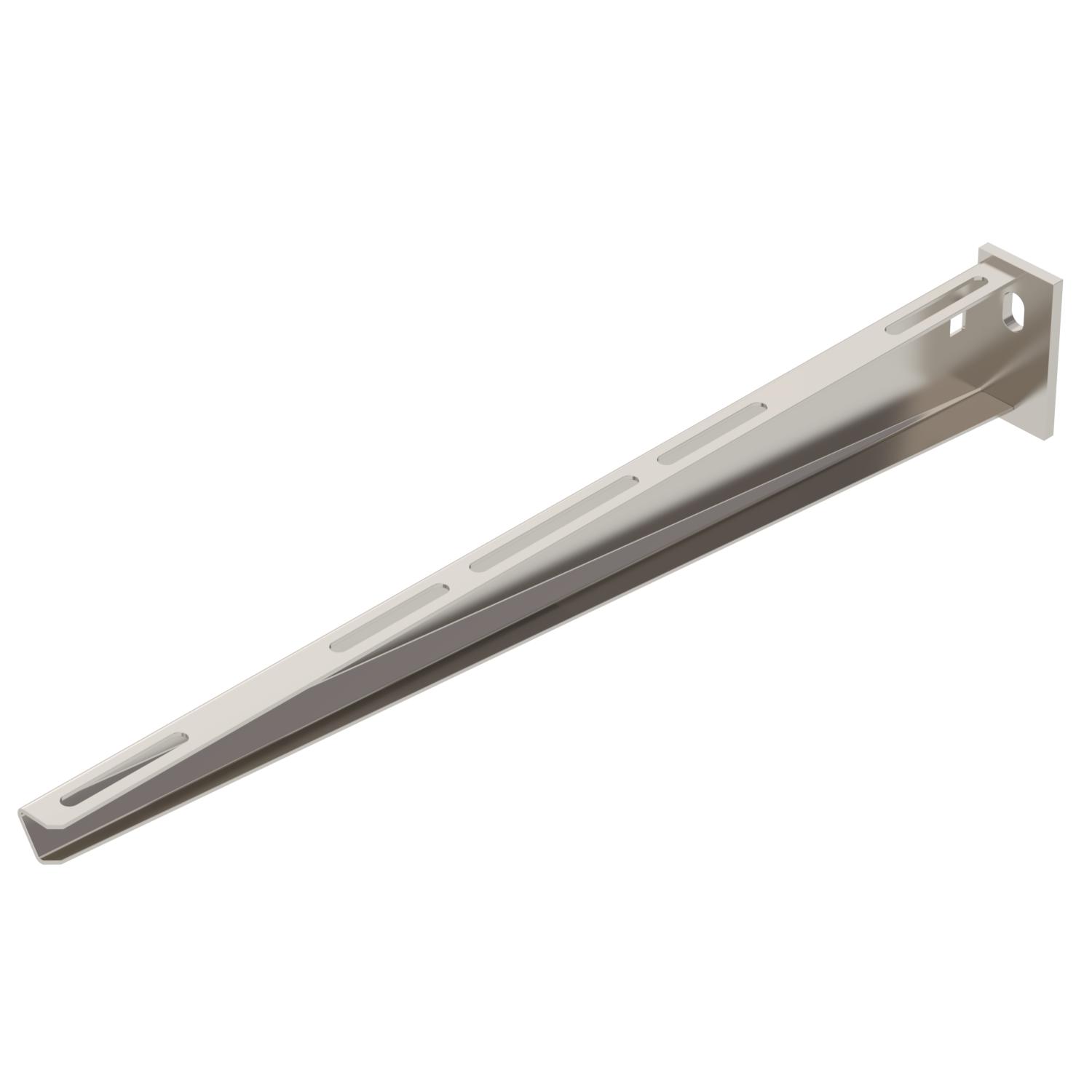

Sienas un statņa balstenis AW 15 A2 510 | 1,5 | tērauda

Sienas un statņa balstenis AW 15 A2

Preces Nr. 6421040 | EAN 4012195061960

Preces Nr. / Tips

Platums

F, izteikts kN	1,5 kN

Krāsa	tērauda

Produkta apraksts

Produkta apraksts

Vieglas konstrukcijas sienas un statņu balstenis ar piemetinātu augšējo plāksni.

Balsteņa nostiprināšana ar sešstūra galvas skrūvi pie U-veida statņa, sākot ar 400 mm platumu, izbīdot to cauri abiem statņa profiliem. Šim nolūkam, lūdzu, izmantojiet atbilstošas paplāksnes!

Tehniskie dati

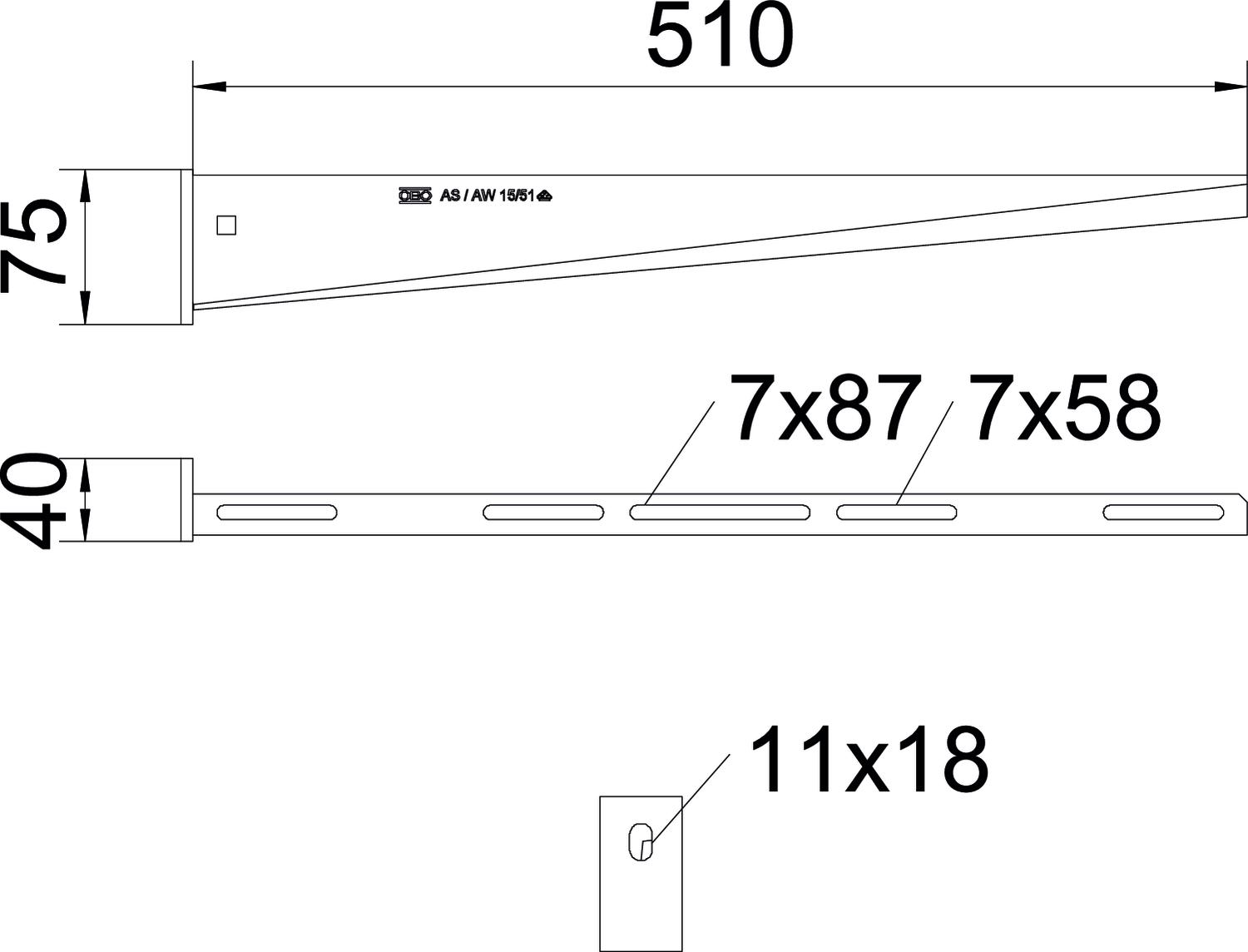

Izmēri

Augstums	75 mm
Cauruma diametrs	11 mm
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	4,0773 kg CO2e / 1 Gabals
F, izteikts kN	1,5 kN
Funkciju nodrošināšana	nē
Garums	40 mm
Izmērs	B510mm
Izmērs A	40 mm
Izmērs B	510 mm

Izmērs H	75 mm
Izpildījums	Sienas un statņa balstenis
Krāsa	tērauda
Leņķa diapazons maks.	90 mm
Leņķa diapazons min.	90 mm
Materiāls	Nerūsējošais tērauds 1.4301
Nerūsējošs tērauds, kodināts	jā
Platums	510 mm
Virsma	neizolēts, apstrādāts

Tehniskie dati

AW 15 tipa balstena slodzes diagramma

Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
Slodzes līkne ar mm izteiktu balsteņa garumu

Visi tipi

Visi tipi

Tips	Platums	F, izteikts kN	Krāsa	Preces Nr.	Daudzums	mazākā pārd. vien.
AW 15 11 A2	110 mm	1,5 kN	tērauda	6421008	Gabals	30 Gabals
AW 15 21 A2	210 mm	1,5 kN	tērauda	6421024	Gabals	30 Gabals
AW 15 31 A2	310 mm	1,5 kN	tērauda	6421032	Gabals	30 Gabals
AW 15 41 A2	410 mm	1,5 kN	tērauda	6421036	Gabals	30 Gabals
AW 15 51 A2	510 mm	1,5 kN	tērauda	6421040	Gabals	20 Gabals
AW 15 61 A2	610 mm	1,5 kN	tērauda	6421044	Gabals	20 Gabals
