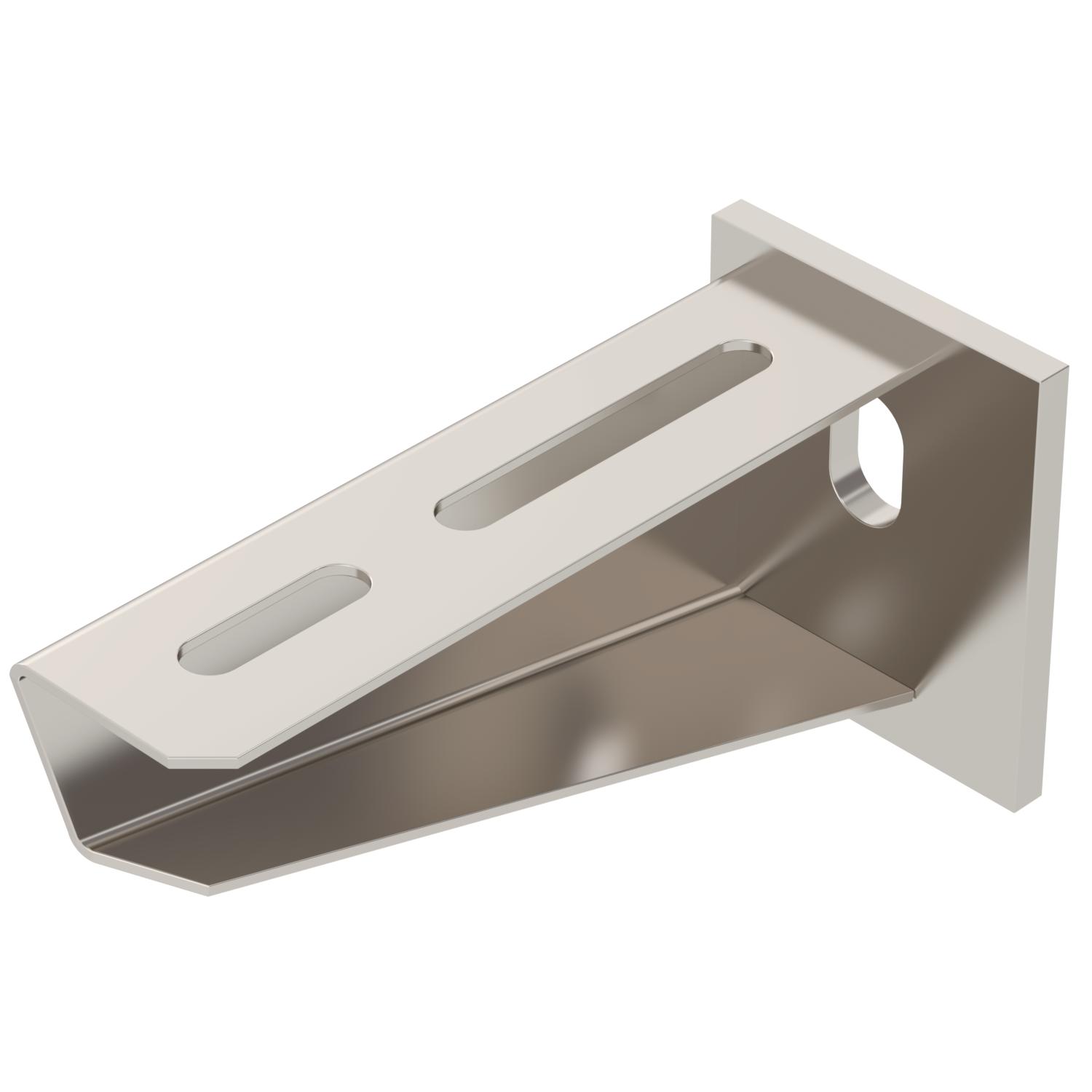

Sienas un statņa balstenis AW 30 A2
Preces Nr. 6442803 | EAN 4012196208937
- Produkta apraksts
-
Produkta aprakstsVidēji smagas konstrukcijas sienas un statņu balstenis ar piemetinātu augšējo plāksni.
Balsteņa nostiprināšana ar sešstūra galvas skrūvi pie U-veida statņa, sākot ar 400 mm platumu, izbīdot to cauri abiem statņa profiliem. Šim nolūkam, lūdzu, izmantojiet atbilstošas paplāksnes!
-
- Tehniskie dati
-

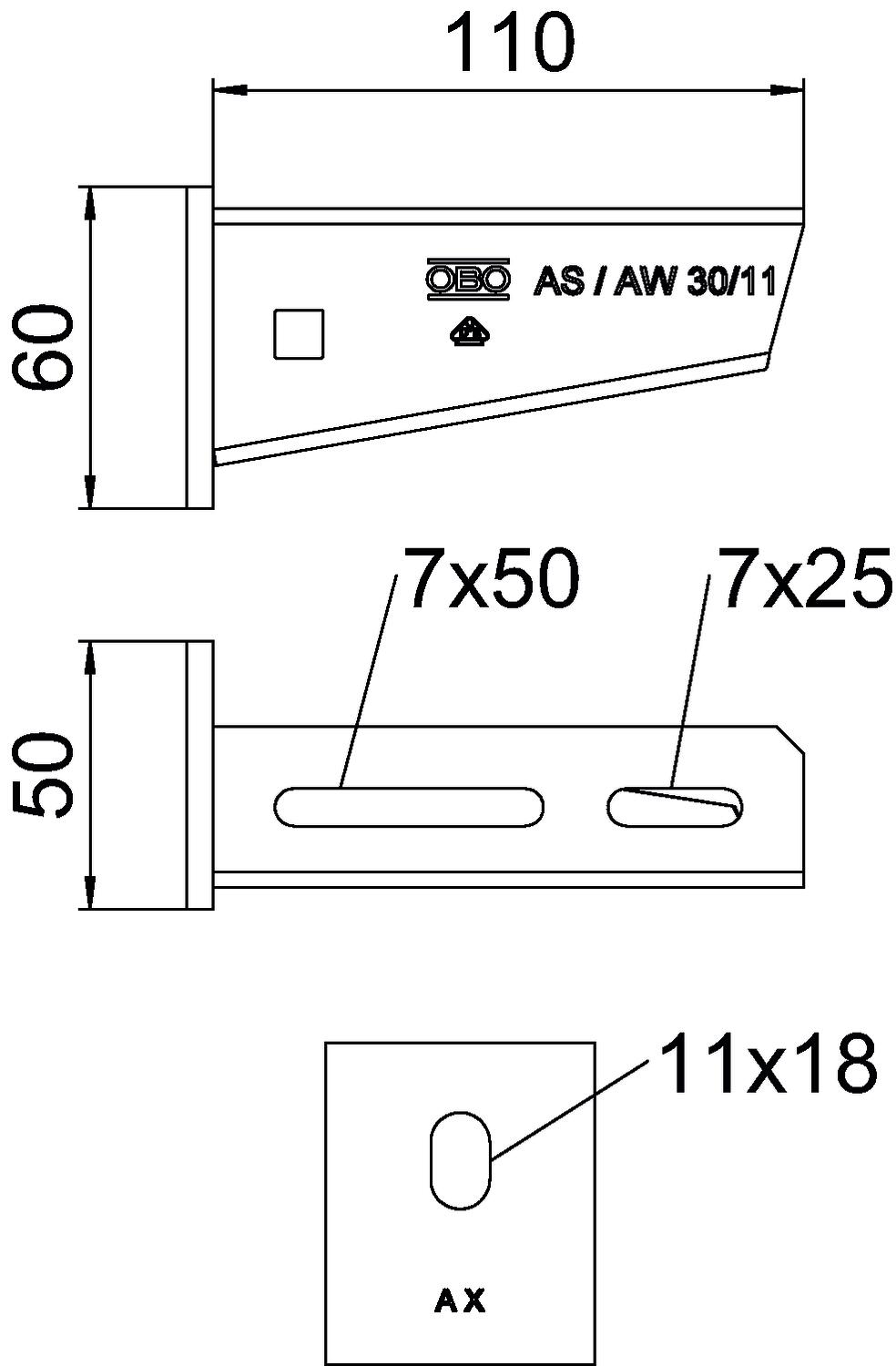

Izmēri
Augstums 60 mm Cauruma diametrs 11 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 1,1282 kg CO2e / 1 Gabals F, izteikts kN 3 kN Funkciju nodrošināšana nē Garums 50 mm Izmērs B110mm Izmērs A 50 mm Izmērs B 110 mm Izmērs H 60 mm Izpildījums Sienas un statņa balstenis Krāsa tērauda Leņķa diapazons maks. 90 mm Leņķa diapazons min. 90 mm Materiāls Nerūsējošais tērauds 1.4301 Nerūsējošs tērauds, kodināts jā Platums 110 mm Virsma neizolēts, apstrādāts Tehniskie dati
Balstena AW 30 slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Slodzes līkne ar mm izteiktu balsteņa garumu
-
- Visi tipi
-
Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni VA2
FRSB 6x12 A2 6406138 100 Gabals - Lejupielādes
-
Datu lapa AW 30 11 A2 / 6442803 , 0.22MB , pdfVadlīnijas KTS cable tray systems , 1.61MB , pdfES Atbilstības deklarācija AW 30 11 A2 / 6442803 , 0.12MB , pdfApvienotās Karalistes atbilstības deklarācija AW 30 11 A2 / 6442803 , 0.09MB , pdfREACH Atbilstības deklarācija AW 30 11 A2 / 6442803 , 0.12MB , pdfRoHS Atbilstības deklarācija AW 30 11 A2 / 6442803 , 0.12MB , pdfProdukta vides deklarācija (EPD) AW 30 11 A2 / 6442803 , 1.48MB , pdfMontāžas instrukcija U veida statņu sistēmas montāžas instrukcija , 2.02MB , pdfMontāžas instrukcija General information on the mounting , 2.65MB , pdf
