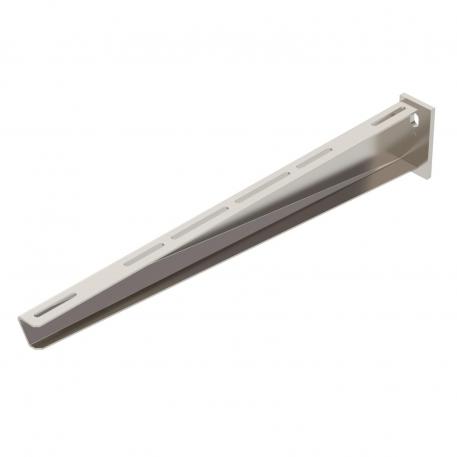

Sienas un statņa balstenis AW 30 A4
Preces Nr. 6443627 | EAN 4012195021100
- Produkta apraksts
-
Produkta aprakstsVidēji smagas konstrukcijas sienas un statņu balstenis ar piemetinātu augšējo plāksni.
Balsteņa nostiprināšana ar sešstūra galvas skrūvi pie U-veida statņa, sākot ar 400 mm platumu, izbīdot to cauri abiem statņa profiliem. Šim nolūkam, lūdzu, izmantojiet atbilstošas paplāksnes!
-
- Tehniskie dati
-
Izmēri
Augstums 100 mm Cauruma diametrs 13 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 9,4019 kg CO2e / 1 Gabals F, izteikts kN 3 kN Funkciju nodrošināšana nē Garums 50 mm Izmērs B610mm Izmērs A 50 mm Izmērs B 610 mm Izmērs H 100 mm Izpildījums Sienas un statņa balstenis Krāsa tērauda Leņķa diapazons maks. 90 mm Leņķa diapazons min. 90 mm Materiāls Nerūsējošais tērauds 1.4571 Nerūsējošs tērauds, kodināts nē Platums 610 mm Virsma neizolēts, apstrādāts Tehniskie dati
Balstena AW 30 slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Slodzes līkne ar mm izteiktu balsteņa garumu
-
- Visi tipi
-
Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni VA4
FRSB 6x12 A4 6406142 100 Gabals - Lejupielādes
-
