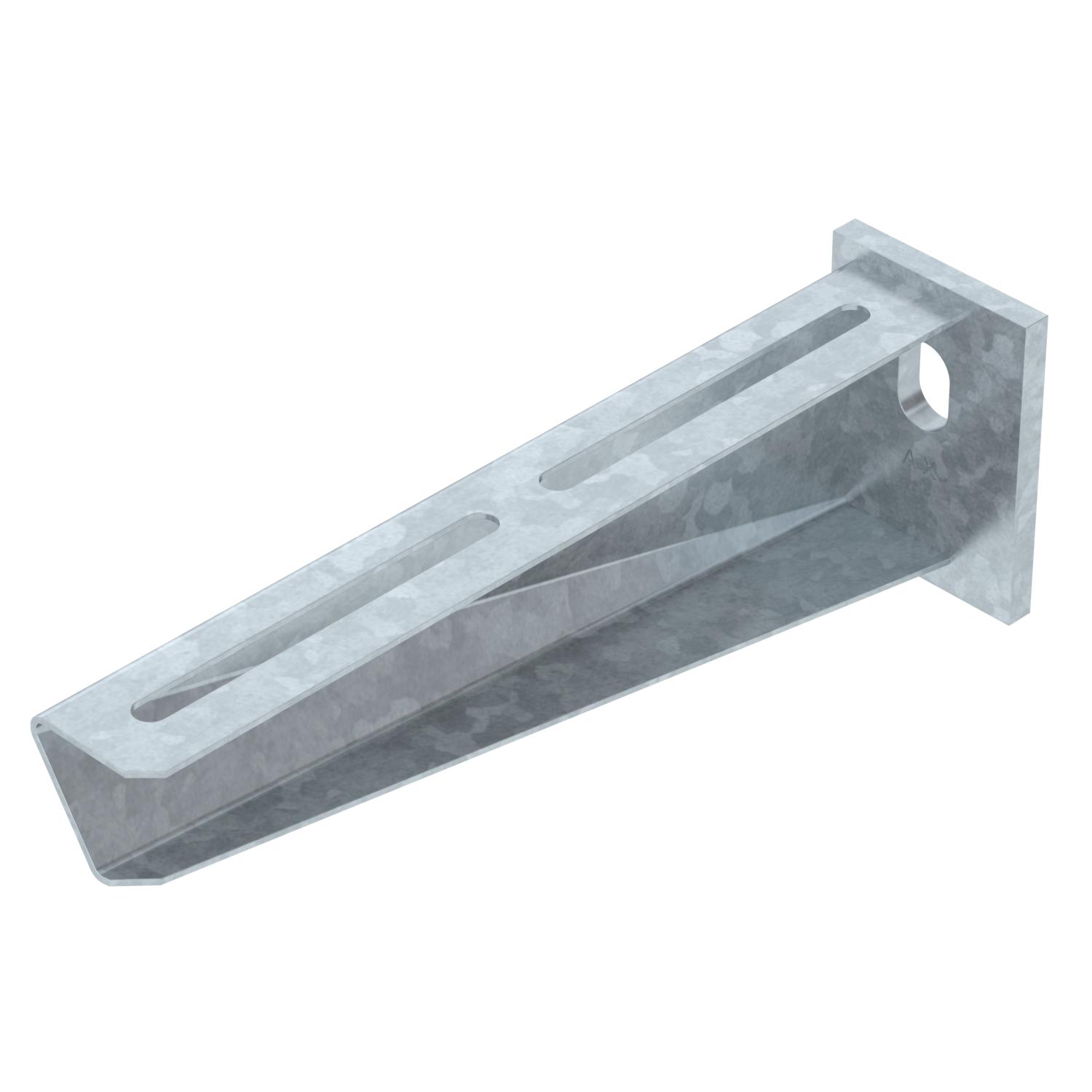

Sienas un statņa balstenis AW 30 FT
Preces Nr. 6419720 | EAN 4012196206711
- Produkta apraksts
-
Produkta aprakstsVidēji smagas konstrukcijas sienas un statņu balstenis ar piemetinātu augšējo plāksni.
Balsteņa nostiprināšana ar sešstūra galvas skrūvi pie U-veida statņa, sākot ar 400 mm platumu, izbīdot to cauri abiem statņa profiliem. Šim nolūkam, lūdzu, izmantojiet atbilstošas distancerus!
-
- Tehniskie dati
-

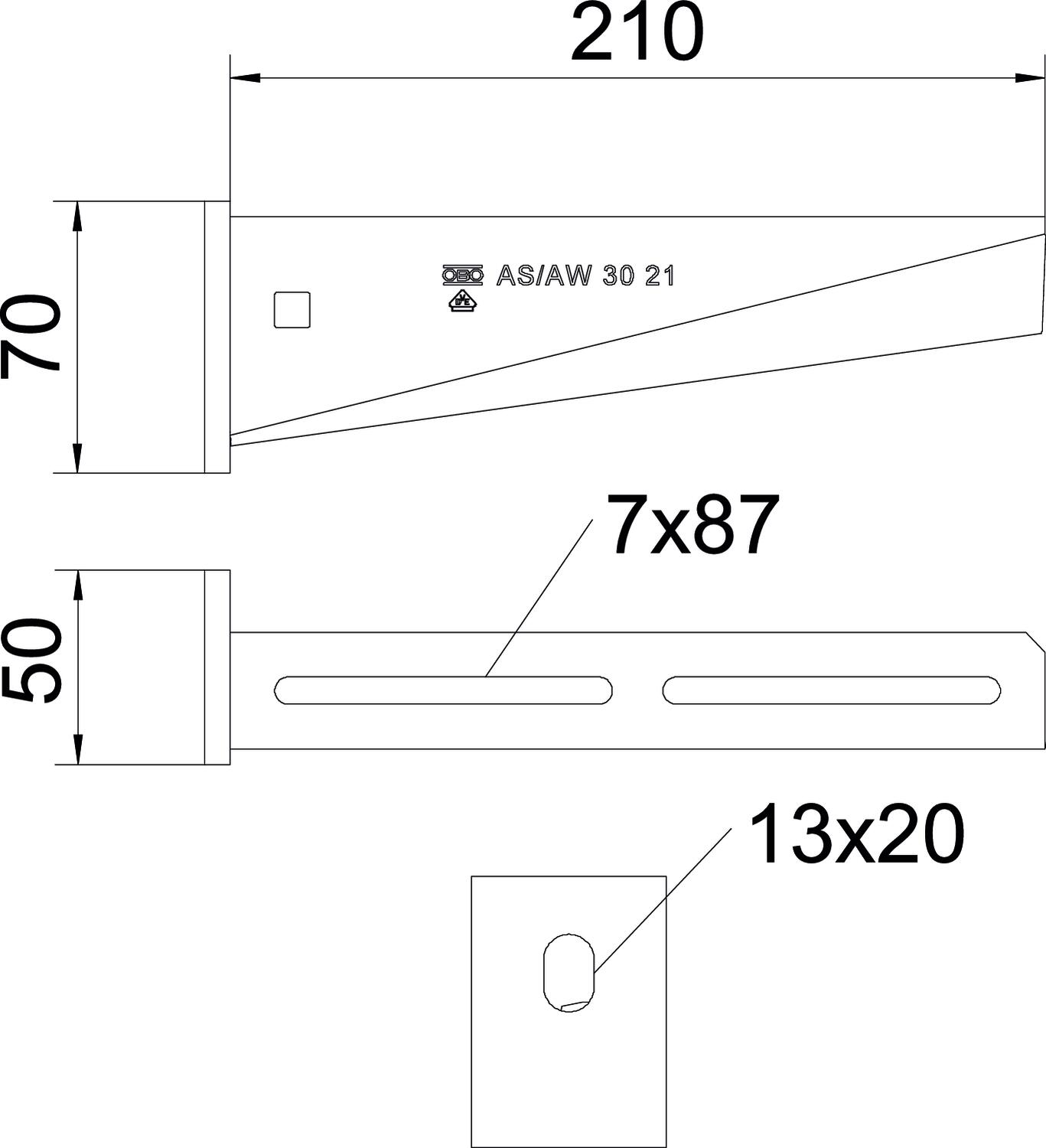

Izmēri
Augstums 70 mm Cauruma diametrs 13 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,9011 kg CO2e / 1 Gabals EPD prece jā F, izteikts kN 3 kN Funkciju nodrošināšana jā Garums 50 mm Izmērs B210mm Izmērs A 50 mm Izmērs B 210 mm Izmērs H 70 mm Izpildījums Sienas un statņa balstenis Krāsa cinks Leņķa diapazons maks. 90 mm Leņķa diapazons min. 90 mm Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Platums 210 mm Virsma karsti cinkots Tehniskie dati

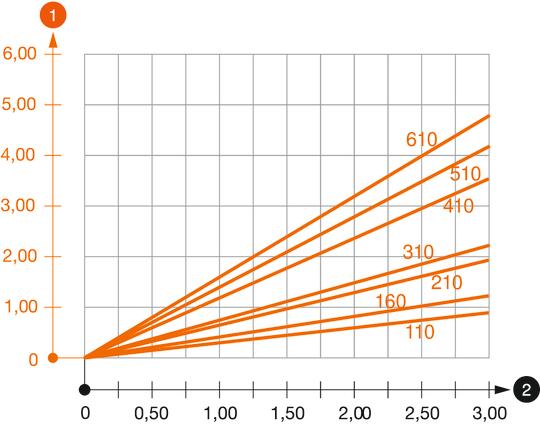

Balstena AW 30 slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Slodzes līkne ar mm izteiktu balsteņa garumu
-
- Visi tipi
-
Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni F
FRSB 6x12 F 6406122 100 Gabals - Lejupielādes
-
