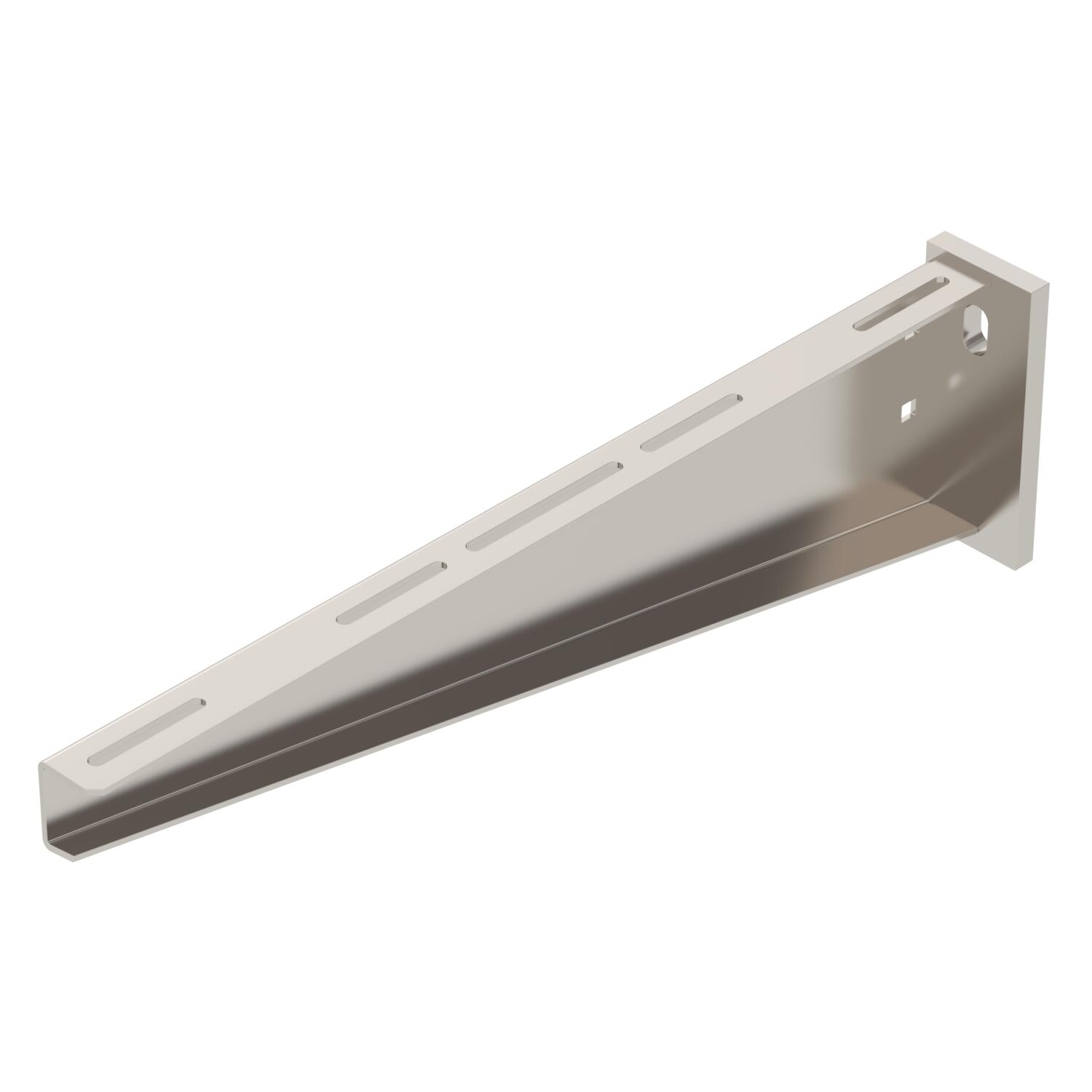

Sienas un statņa balstenis AW 55 A4
Preces Nr. 6418622 | EAN 4012195912996
- Produkta apraksts
-
Produkta aprakstsSmagas konstrukcijas sienas un statņu balstenis ar piemetinātu augšējo plāksni.
Balsteņa nostiprināšana ar sešstūra galvas skrūvi pie U-veida statņa, sākot ar 400 mm platumu, izbīdot to cauri abiem statņa profiliem. Šim nolūkam, lūdzu, izmantojiet atbilstošas paplāksnes!
-
- Tehniskie dati
-

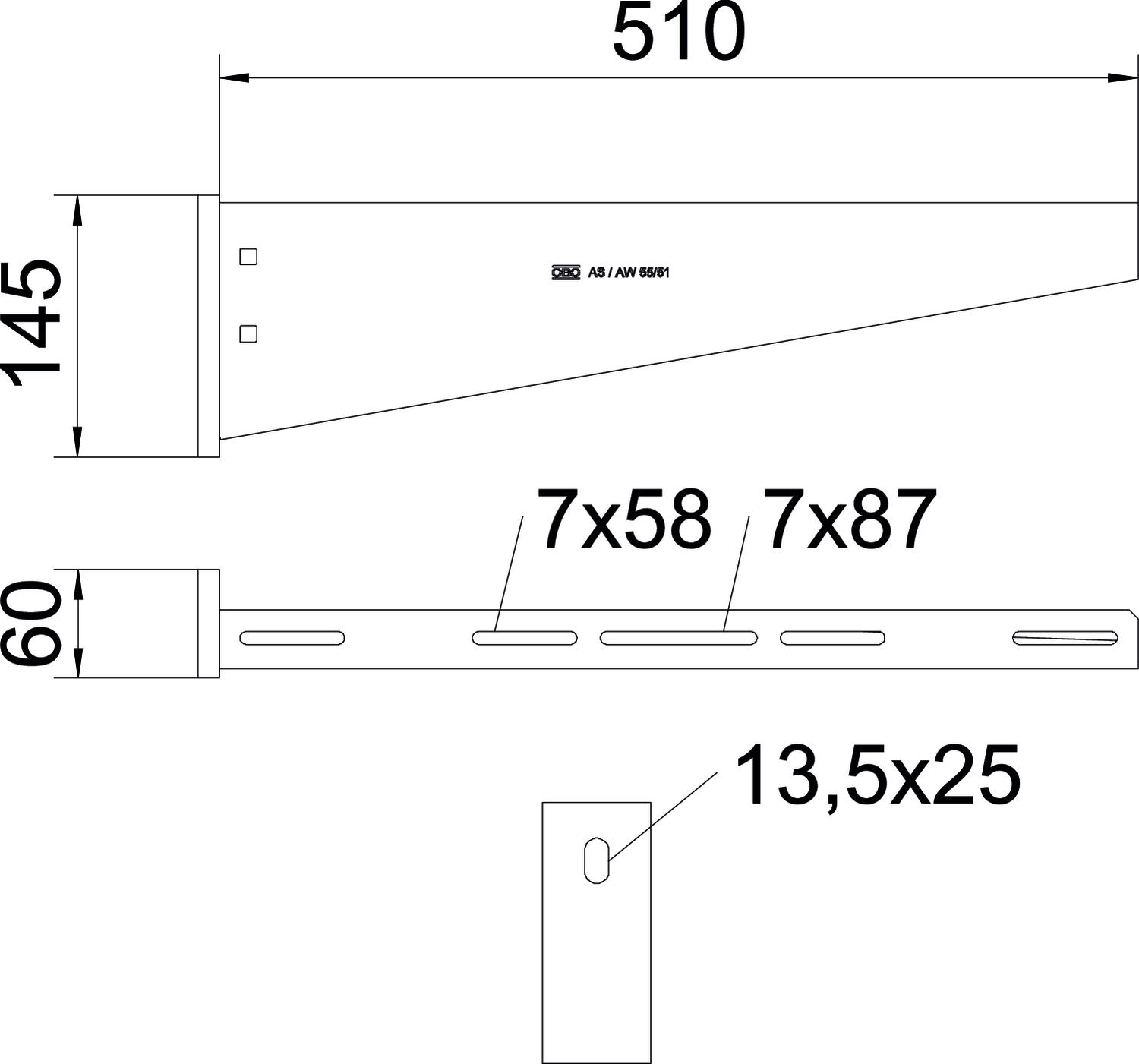

Izmēri
Augstums 145 mm Cauruma diametrs 13,5 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 14,664 kg CO2e / 1 Gabals F, izteikts kN 5,5 kN Funkciju nodrošināšana nē Garums 60 mm Izmērs B510mm Izmērs A 60 mm Izmērs B 510 mm Izmērs H 145 mm Izpildījums Sienas un statņa balstenis Krāsa tērauda Leņķa diapazons maks. 90 mm Leņķa diapazons min. 90 mm Materiāls Nerūsējošais tērauds 1.4571 Nerūsējošs tērauds, kodināts jā Platums 510 mm Virsma neizolēts, apstrādāts Tehniskie dati
AW 55 tipa balstena slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Slodzes līkne ar mm izteiktu balsteņa garumu
-
- Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni VA4
FRSB 6x12 A4 6406142 100 Gabals - Lejupielādes
-
