Sienas un statņa balstenis AW 55 FT 610 | 5,5 | cinks

Sienas un statņa balstenis AW 55 FT

Preces Nr. 6418635 | EAN 4012196205035

Preces Nr. / Tips

Platums

F, izteikts kN	5,5 kN

Krāsa	cinks

Produkta apraksts

Produkta apraksts

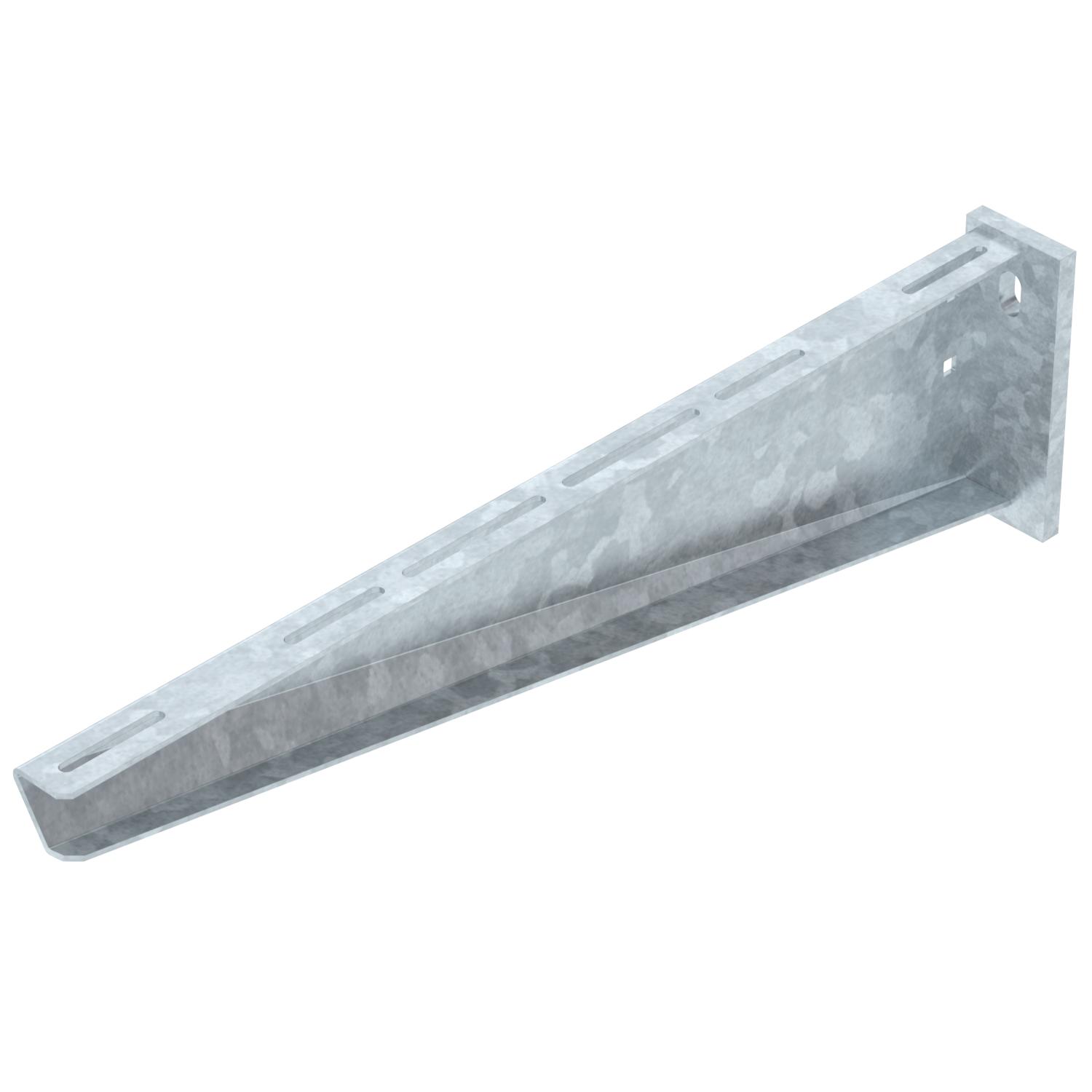

Smagas konstrukcijas sienas un statņu balstenis ar piemetinātu augšējo plāksni.

Balsteņa nostiprināšana ar sešstūra galvas skrūvi pie U-veida statņa, sākot ar 400 mm platumu, izbīdot to cauri abiem statņa profiliem. Šim nolūkam, lūdzu, izmantojiet atbilstošas distancerus!

Tehniskie dati

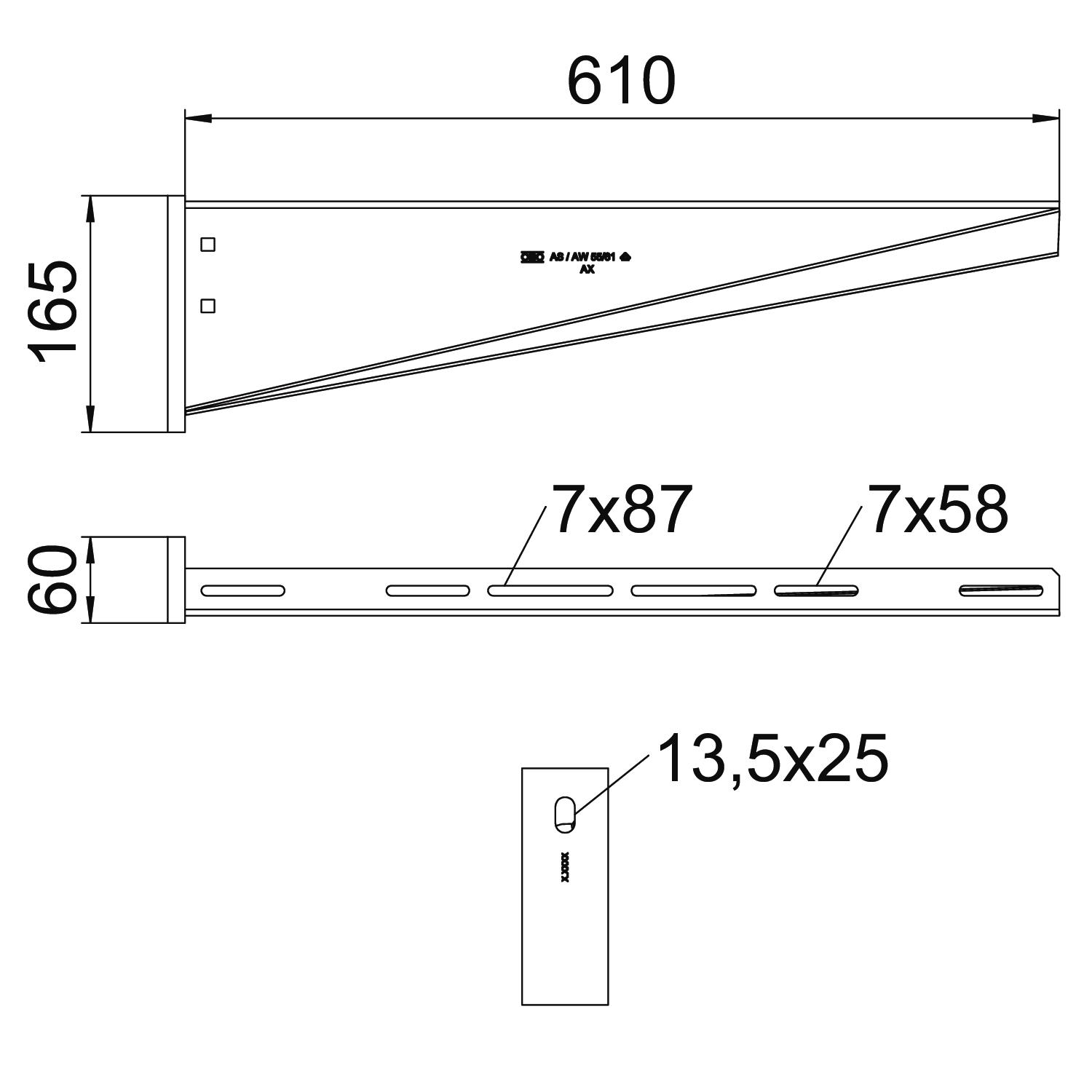

Izmēri

Augstums	165 mm
Cauruma diametrs	13,5 mm
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	7,2761 kg CO2e / 1 Gabals
EPD prece	jā
F, izteikts kN	5,5 kN
Funkciju nodrošināšana	nē
Garums	60 mm
Izmērs	B610mm
Izmērs A	60 mm
Izmērs B	610 mm

Izmērs H	165 mm
Izpildījums	Sienas un statņa balstenis
Krāsa	cinks
Leņķa diapazons maks.	90 mm
Leņķa diapazons min.	90 mm
Materiāls	Tērauds
Nerūsējošs tērauds, kodināts	nē
Platums	610 mm
Virsma	karsti cinkots

Tehniskie dati

AW 55 tipa balstena slodzes diagramma

Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
Slodzes līkne ar mm izteiktu balsteņa garumu

Visi tipi

Visi tipi

Tips	Platums	F, izteikts kN	Krāsa	Preces Nr.	Daudzums	mazākā pārd. vien.
AW 55 21 FT	210 mm	5,5 kN	cinks	6418554	Gabals	1 Gabals
AW 55 31 FT	310 mm	5,5 kN	cinks	6418570	Gabals	1 Gabals
AW 55 41 FT	410 mm	5,5 kN	cinks	6418597	Gabals	1 Gabals
AW 55 51 FT	510 mm	5,5 kN	cinks	6418619	Gabals	1 Gabals
AW 55 56 FT	560 mm	5,5 kN	cinks	6418627	Gabals	1 Gabals
AW 55 61 FT	610 mm	5,5 kN	cinks	6418635	Gabals	1 Gabals
AW 55 71 FT	710 mm	5,5 kN	cinks	6418651	Gabals	1 Gabals
AW 55 81 FT	810 mm	5,5 kN	cinks	6418686	Gabals	1 Gabals
AW 55 91 FT	910 mm	5,5 kN	cinks	6418708	Gabals	1 Gabals
AW 55 101 FT	1010 mm	5,5 kN	cinks	6418724	Gabals	1 Gabals
