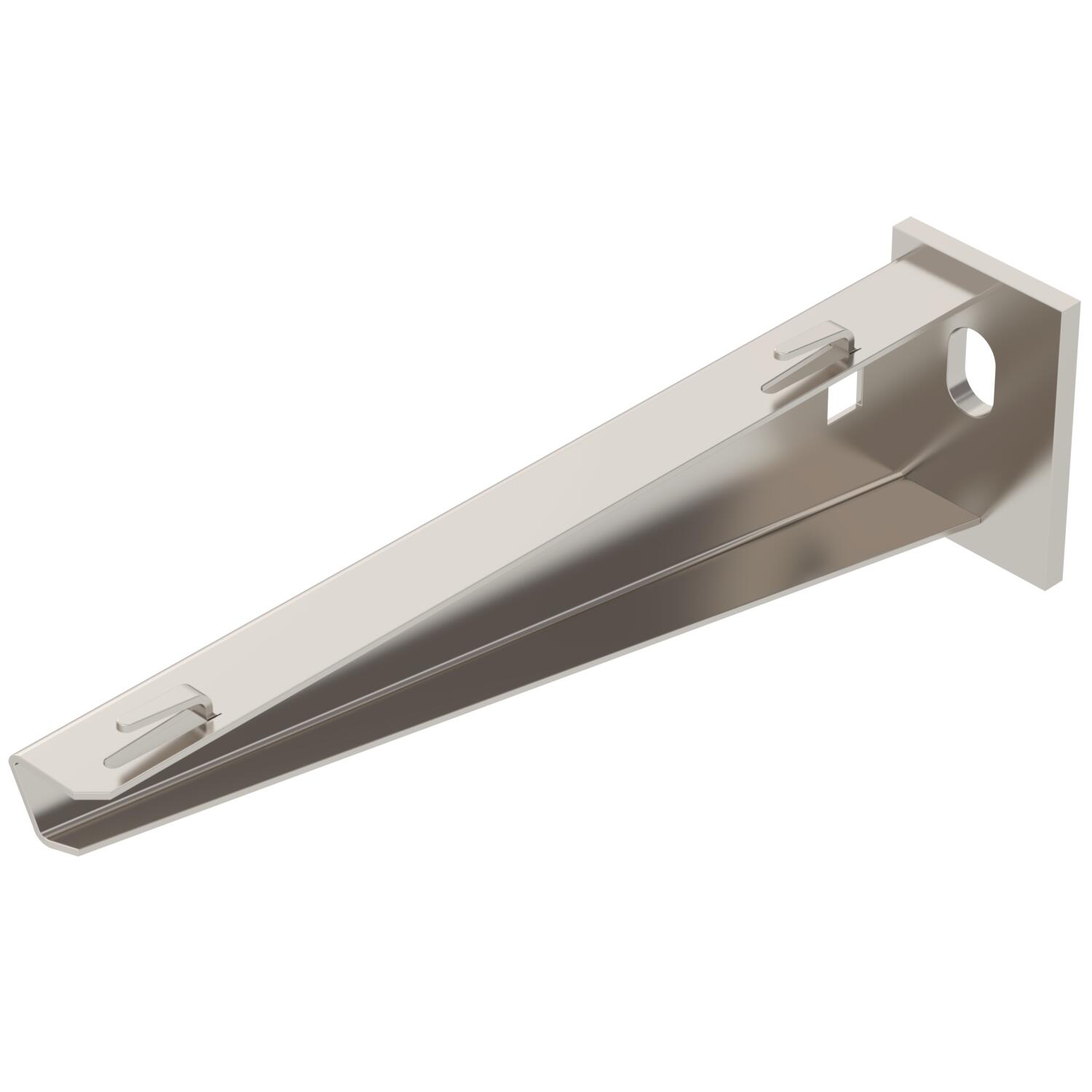

Sienas un statņa balstenis AWG 15 A2
Preces Nr. 6420628 | EAN 4012195058380
- Produkta apraksts
-
Produkta aprakstsVieglas konstrukcijas sienas un statņu balstenis ar piemetinātu augšējo plāksni sietveida reņu nostiprināšanai bez skrūvēm.
Atbalsta rokas nostiprināšana ar sešstūra galvas skrūvi pie U-veida profila, sākot ar 400 mm platumu, izbīdot to cauri abām profila malām. Šim nolūkam izmantojiet atbilstošus distances elementus.
-
- Tehniskie dati
-

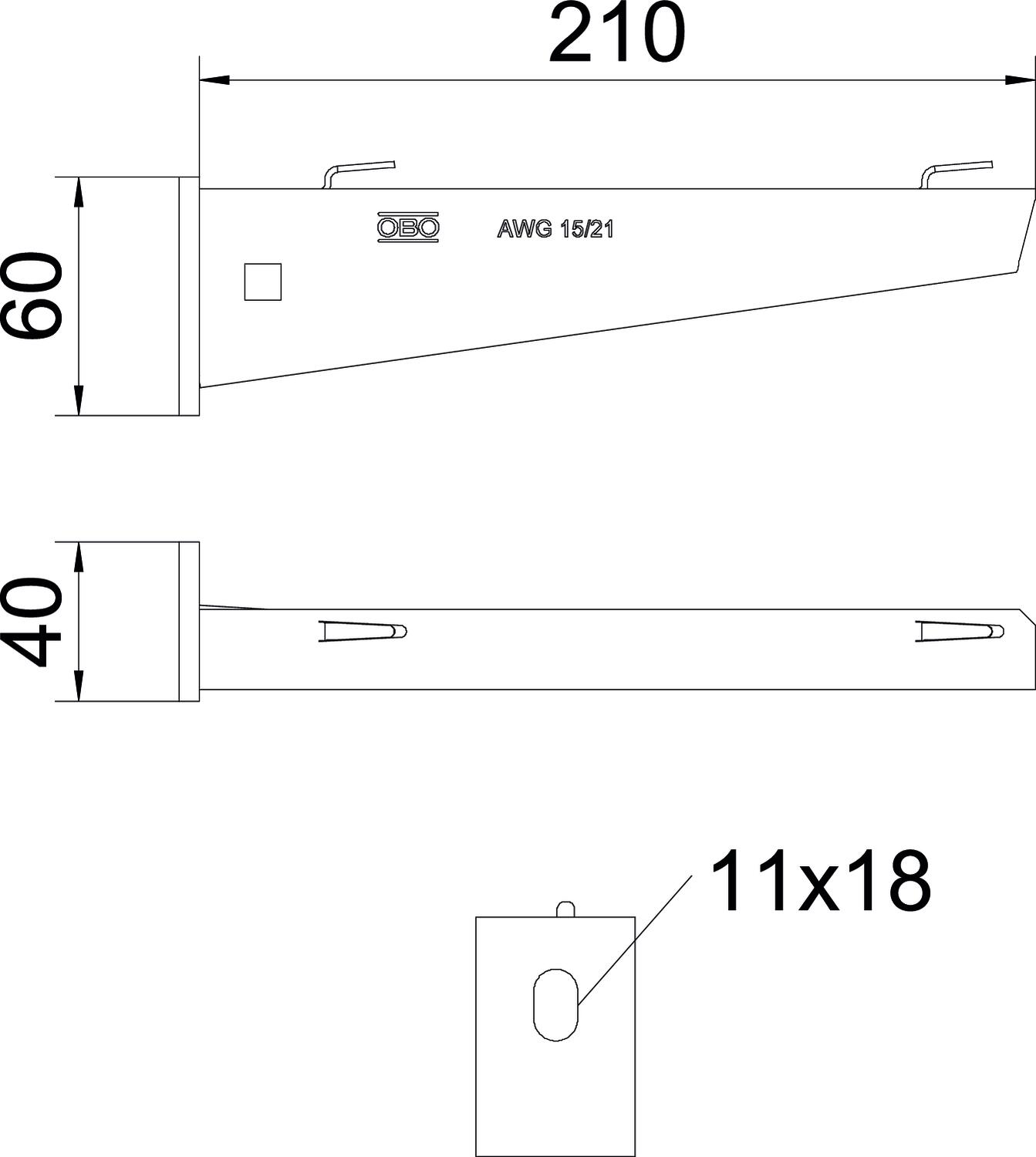

Izmēri
Augstums 60 mm Cauruma diametrs 11 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 1,3634 kg CO2e / 1 Gabals F, izteikts kN 1,5 kN Funkciju nodrošināšana nē Garums 40 mm Izmērs B210mm Izmērs A 40 mm Izmērs B 210 mm Izmērs H 60 mm Izpildījums Sienas un statņa balstenis Krāsa tērauda Leņķa diapazons maks. 90 mm Leņķa diapazons min. 90 mm Materiāls Nerūsējošais tērauds 1.4301 Nerūsējošs tērauds, kodināts jā platumam maks. 200 mm platumam min. 200 Platums 210 mm Virsma neizolēts, apstrādāts Tehniskie dati
AW G 15 tipa balstena slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Balsteņa garums mm
-
