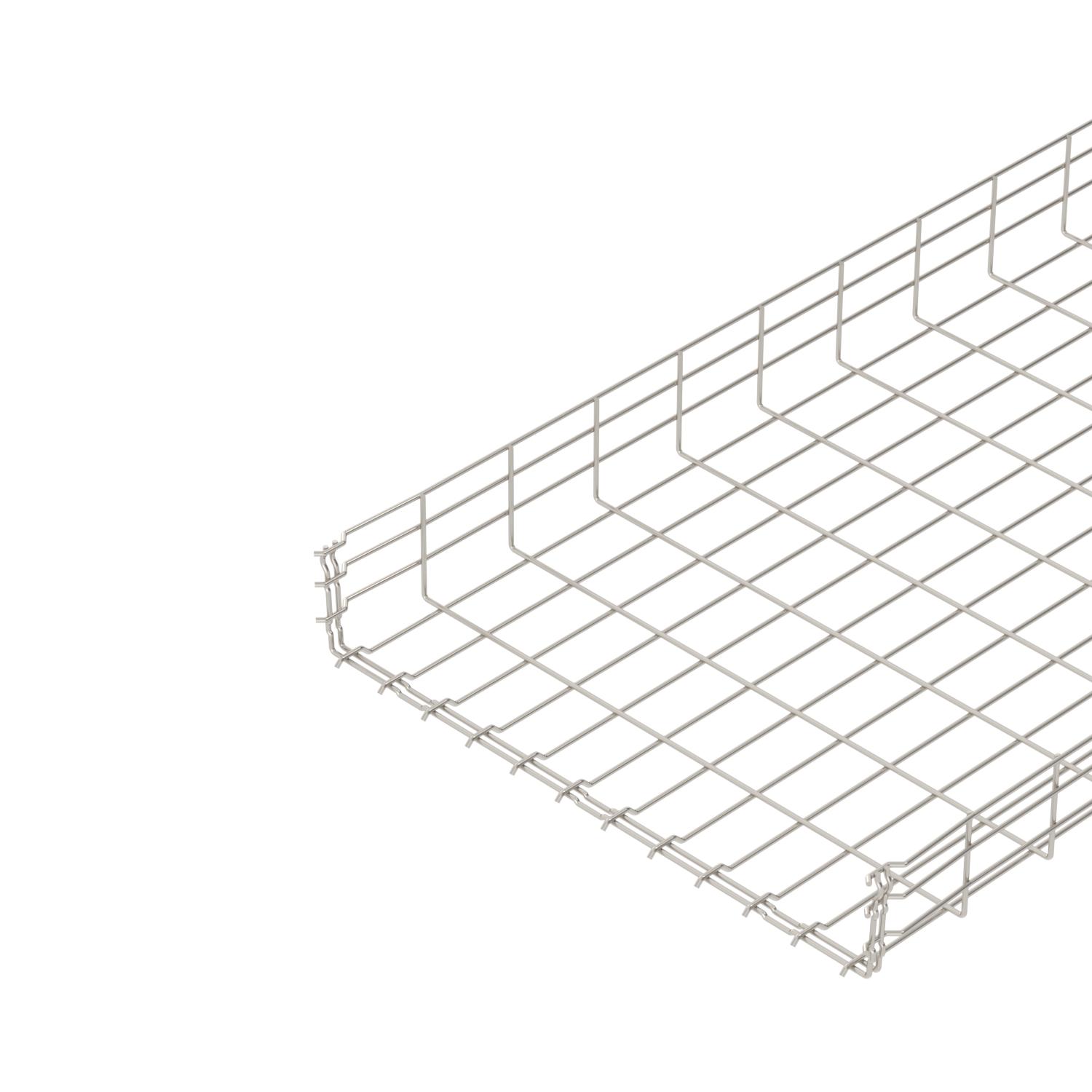

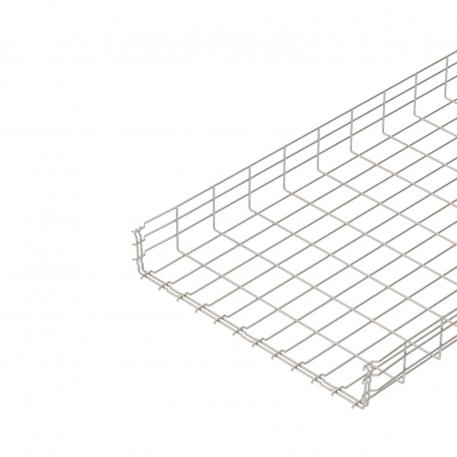

Sietveida rene GR-Magic® 105 A2

Preces Nr. / Tips

Garums	3000 mm

Platums

Augstums	105 mm

Stieples diametrs

Derīgais šķērsgriezums

Funkciju nodrošināšana	nē

Produkta apraksts

Produkta apraksts

Režģveida rene ar atbilstoši veidotu savienotāju un malas augstumu 105 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.

Sietveida renēm papildu savienojuma elementi nav nepieciešami, tās vienkārši iesprauž vienu otrā. Sieta izmērs ir 50 x 100 mm.

Tehniskie dati

Derīgais šķērsgriezums	554 cm²
Derīgais šķērsgriezums	55400 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Integrēta starpsiena	bez

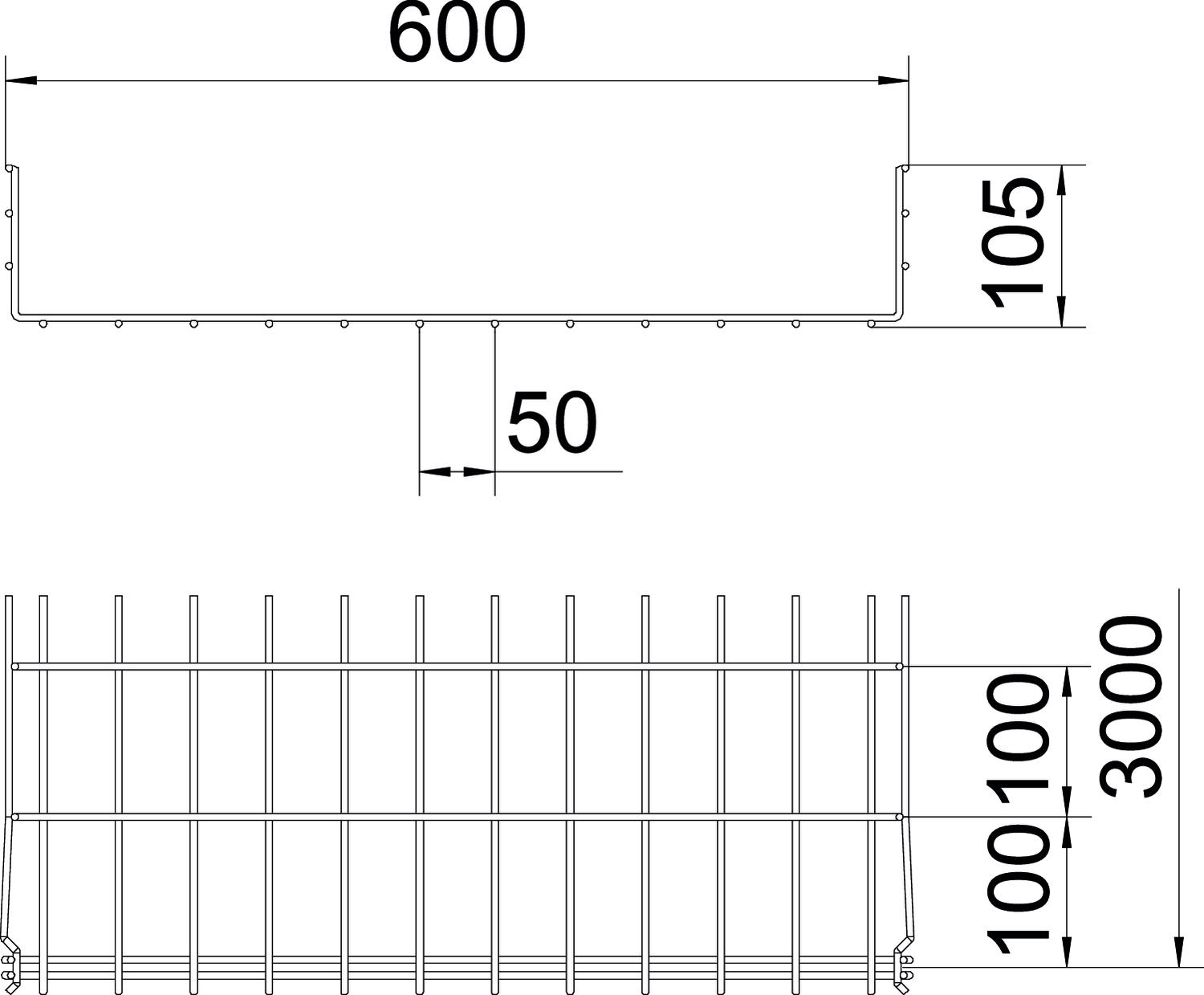

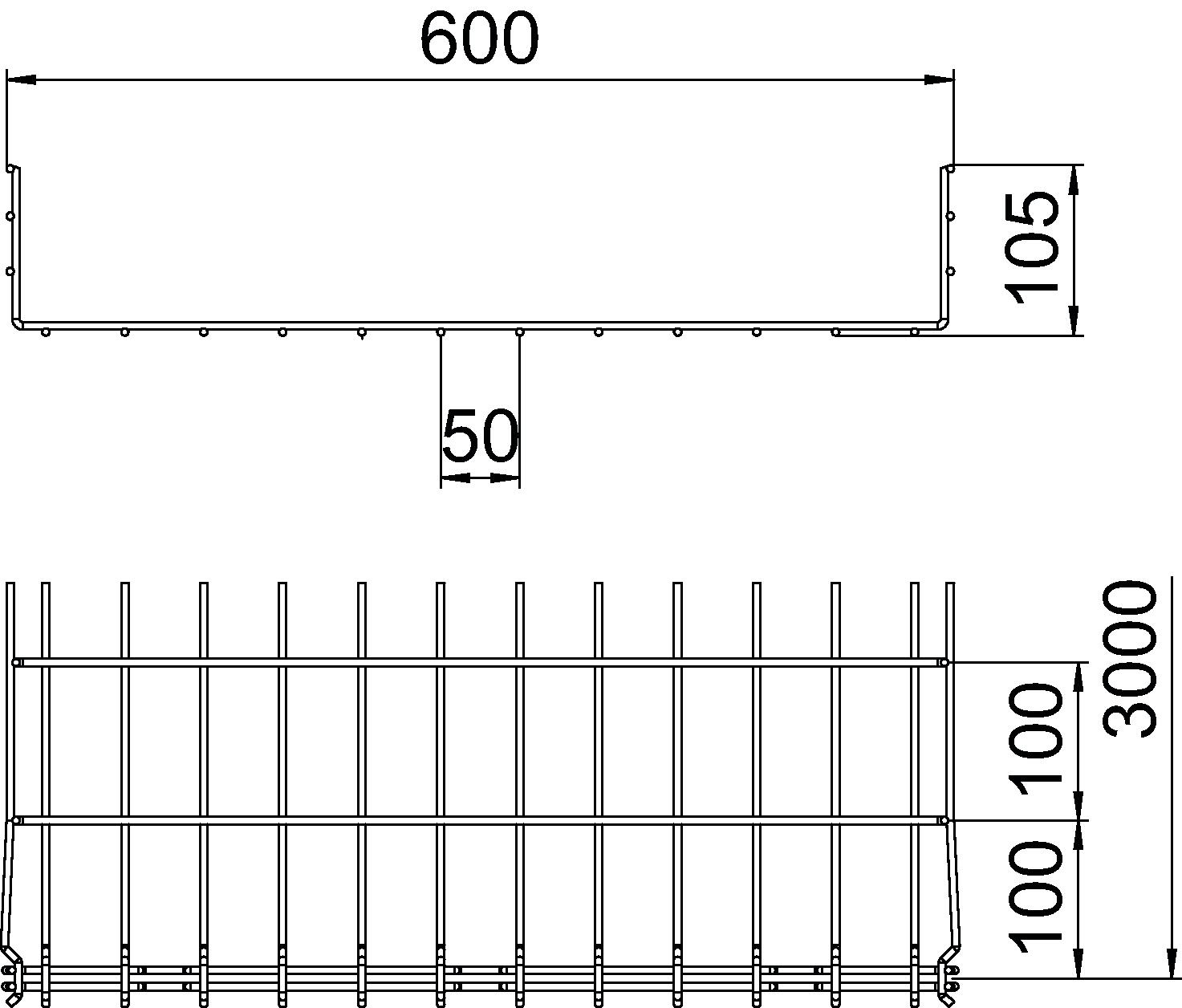

Izmērs	105x600x3000
Izstrādājuma sērija	GRM sērija
Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Krāsa	tērauda

Materiāls	Nerūsējošais tērauds 1.4301
Nerūsējošs tērauds, kodināts	jā
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Profila forma	U forma
ROHS atbilstība	jā
Savienotāja izpildījums	iebūvēts savienotājs
Savienotāji bez skrūvēm	jā
Stieples diametrs	4,8 mm
Virsma	neizolēts, apstrādāts

Balstu atstatums 2,5 m	0,42 kN/m
Balstu atstatums 3,0 m	0,3 kN/m

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	18,0261 kg CO2e / 1 Metrs
CO2 vērtības noteikšanas datums	2025-05-14T00:00:00.000+0200
CO₂ Footprint (GWP)	18,0261 kg CO₂e

Declared Unit	Metrs
Declared Unit Quantity	1

Tehniskie dati

Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā

Visi tipi

Tips	Garums	Platums	Augstums	Stieples diametrs	Derīgais šķērsgriezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
GRM 105 100 A2	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	nē	6002451	m	3 m
GRM 105 150 A2	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	nē	6002455	m	3 m
GRM 105 200 A2	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	nē	6002457	m	3 m
GRM 105 300 A2	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	nē	6002460	m	3 m
GRM 105 400 A2	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	nē	6002463	m	3 m
GRM 105 500 A2	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	nē	6002466	m	3 m
GRM 105 600 A2	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	nē	6002469	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.

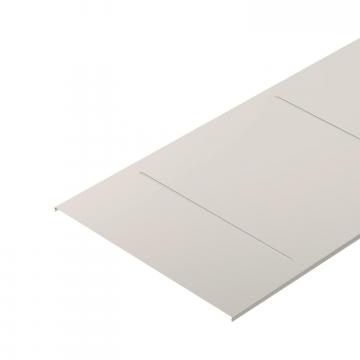

Vāks sietveida renei, klikšķināms A2	DGRR 600 A2	6001874	m	3 m
Stūra savienotājs A2	GEV 36 A2	6016731	Gabals	20 Gabals

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Starpsiena 85 A2	TSG 85 A2	6062173	m	3 m
Fiksators starpsienas nostiprināšanai	KS GR A2	6062282	Gabals	30 Gabals
Kabeļu atzarojuma plāksne A2	KAB GR A2	6220145	Gabals	10 Gabals
